[求助] icem划分混合网格

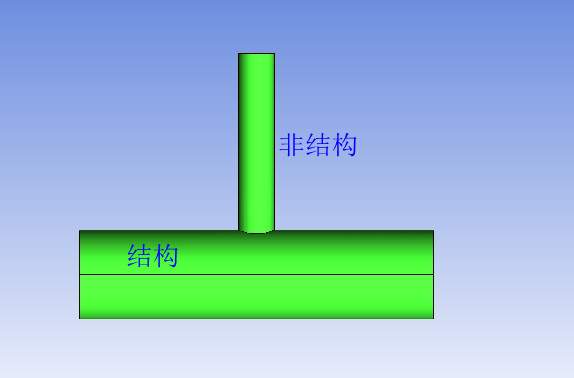

如何画分叉管或者是T型管的混合网格，如图所示。求教程或者是指导。。。。

icem划分混合网格
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-09-12 10:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
这个可以完全六面体网格解决了。
赞一下 回复此楼
2楼2014-09-12 12:07:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enjoyingmo

银虫 (小有名气)
为什么要用 混合网格呢？这个完全可以用全六面体解决啊 很容易啊。
赞一下 回复此楼
决定的了开始却奈何不了结束
3楼2014-09-12 15:04:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

imkevin

新虫 (初入文坛)
如果你对这个管道的表面层数要求不高的话   直接整个用六面体划分就可以  可以把模型发上来
赞一下 回复此楼
4楼2014-09-12 19:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小马甲123

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dragonship at 2014-09-12 12:07:59
这个可以完全六面体网格解决了。

不是，这个只是一个简化后的模型，实际模型更复杂所以需要画混合网格，所以想知道这类的T型管怎么划分混合网格。。。。
赞一下 回复此楼
5楼2014-09-13 12:29:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小马甲123

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by imkevin at 2014-09-12 19:42:24
如果你对这个管道的表面层数要求不高的话   直接整个用六面体划分就可以  可以把模型发上来

不是，这个只是一个简化后的模型，实际模型更复杂所以需要画混合网格，所以想知道这类的T型管怎么划分混合网格。。。。
赞一下 回复此楼
6楼2014-09-13 12:32:43
