小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » ICEM混合网格 periodic边界条件是否可行
121/2返回列表12下一页
查看: 4161  |  回复: 11
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

fy0981

捐助贵宾 (小有名气)

[交流] ICEM混合网格 periodic边界条件是否可行

现在要做一个东西，分为三段，左右两端为长方体流道，中间段的长方形流道内有一复杂结构，要做这结构的外流模拟。
整段流道除了进出口、侧壁外的两个壁面想作为periodic周期性边界，用icem划分混合网格，左右流道为结构网格，中间流道为非结构网格。
于是问题来了，生成的网格导入fluent中，设定periodic边界时，左右流道的两个对应面设定成功，但中间非结构网格段设定时报错：
/mesh/modify-zones> make-periodic
Periodic zone [()] 44
Shadow zone [()] 45
Rotational periodic? (if no, translational) [yes] no
Create periodic zones? [yes]
Auto detect translation vector? [yes]

  Warning: different number of faces on these threads.
  computed translation deltas: 0.001409 0.000142 0.016004
  zone 44: matched 6692 out of 8932 faces.
  zone 45: matched 6692 out of 9288 faces.

看来是相应面的网格不对应，我去网上查了相关问题，在gambit中是通过hard link响应面解决的，以保证节点对应，在icem中有没有功能保证生成的非结构网格在两个面上成相同分布？还是这样做根本不可行？非结构网格部分无法使用periodic边界条件？

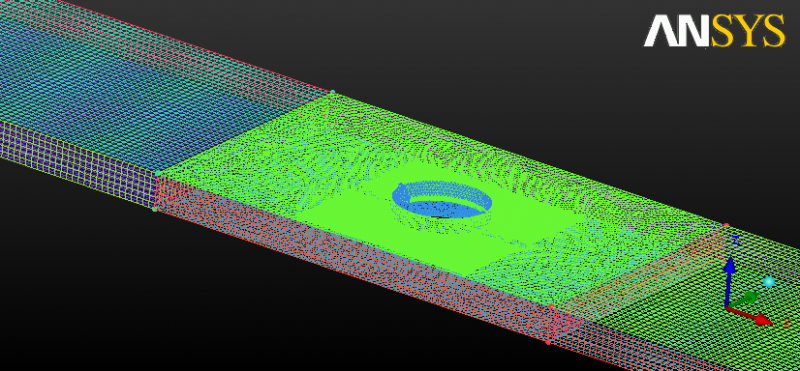

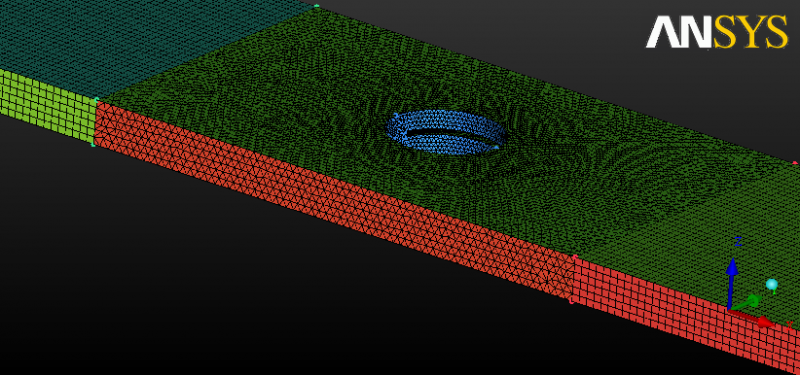

我的网格见附件

ICEM混合网格 periodic边界条件是否可行


ICEM混合网格 periodic边界条件是否可行-1
回复此楼

» 收录本帖的淘帖专辑推荐

混合网格相关

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-11 16:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

menghuanman

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
有  你可以 去优酷搜索一下   icem混合网格画法   流沙的  很简单的
赞一下(1人) 回复此楼
4楼2014-10-11 21:41:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yjf11230301

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
单从你的截图看，似乎中间部分也画成结构化六面体网格，是有可能的
赞一下 回复此楼
2楼2014-10-11 16:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fy0981

捐助贵宾 (小有名气)
引用回帖:
2楼: Originally posted by yjf11230301 at 2014-10-11 16:38:09
单从你的截图看，似乎中间部分也画成结构化六面体网格，是有可能的

关键我中间有个翅片管，后面还可能加更复杂的翅片，画成结构网格不大可能
赞一下 回复此楼
3楼2014-10-11 16:47:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fy0981

捐助贵宾 (小有名气)
引用回帖:
4楼: Originally posted by menghuanman at 2014-10-11 21:41:59
有  你可以 去优酷搜索一下   icem混合网格画法   流沙的  很简单的

混合网格当然简单...关键我的问题是混合网格中非结构的那部分如何做周期性边界，做周期边界必须要求两个面网格划分完全一致，但是我无论怎么设置都是不一致的。
赞一下 回复此楼
5楼2014-10-12 10:07:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fy0981

捐助贵宾 (小有名气)

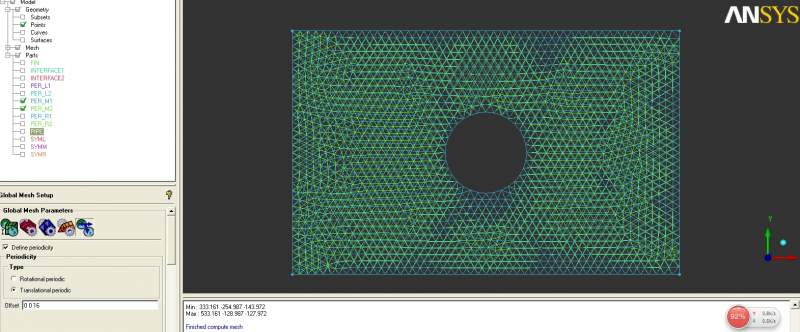

如图所示，后来LZ在全局网格设置中设置了平移周期条件，但是生成的面网格仍旧不一致。谁来救救我
ICEM混合网格 periodic边界条件是否可行-2
赞一下 回复此楼
6楼2014-10-12 10:18:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lujunjing

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你设置为interface，然后在fluent中建立interface时可以选择周期性条件，这样不必要求节点一一对应。你要是其他软件就不知道了。
赞一下 回复此楼
7楼2014-10-12 10:55:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哈喽好

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
帮顶！我也是遇到这个问题，没有解决掉，最后我就把那个对称的边界设置成绝热边界条件了。。。

[ 发自小木虫客户端 ]
赞一下 回复此楼
8楼2014-10-12 23:32:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

通行天下

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请教你这个三维网格是怎么划分的？有没有文献可以参考下，求助啊
赞一下 回复此楼
9楼2014-10-13 11:08:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lx901023

至尊木虫 (职业作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
结构也不是很复杂，中间部分也做成结构都不就好了
赞一下 回复此楼
其实我想说，以上结论是我瞎编的。。。
10楼2014-10-13 14:39:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
