[交流] ICEM旋转周期性的定义可否在划分完block后进行 已有6人参与

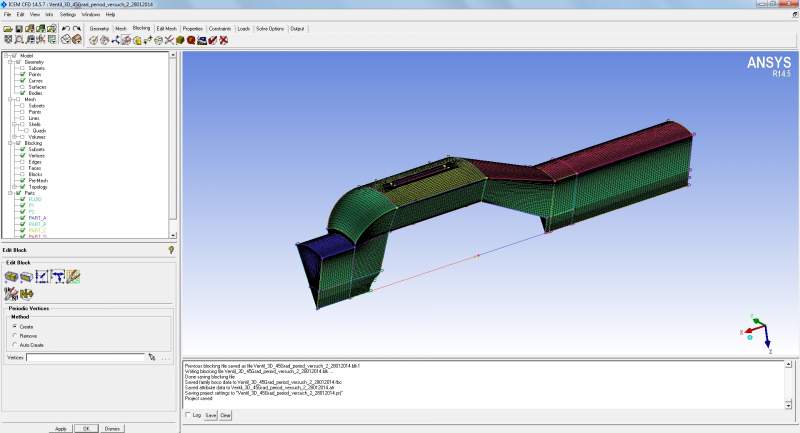

刚入门icem一周，做一个阀门的模型。取了八分之一也就是45度的部分进行网格划分。现在有两个问题想请教大家。
一个是在各种教程的例子中都是看到先定义周期性再创建block并用Periodic Vertices进行逐点的周期定义，不知道可不可以在网格已经预划分完成的情况下（Pre-Mesh）再进行周期性定义。
第二个是关于非中空旋转部件的周期性定义，也就是说如果一个实心的八分之一圆柱应该怎么使用Periodic Vertices这个功能。
还望大家不吝赐教，先谢谢了，也祝大家马年大吉。
 \"ICEM旋转周期性的定义可否在划分完block后进行\"
ICEM旋转周期性的定义可否在划分完block后进行-1

[ Last edited by himmerlan on 2014-1-29 at 17:33 ]
回复此楼

» 本帖已获得的红花（最新10朵）

lyousg

» 猜你喜欢
1楼 2014-01-29 17:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tarcy

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by xxx6560191 at 2014-03-14 16:22:46
你好，请教一下，能否解释一下“旋转轴不应该是圆柱中轴，我在检查网格周期性的时候，ICEM提示，”maximum distance from periodic 5.85929e-014between vertices 232161 and 276717; Fixed，不知道是哪出了问题？...

旋转轴离圆柱中心线太近了。 这样旋转中心线附近生成的网格为楔形网格，不是结构网格。
赞一下(1人) 回复此楼
7楼2014-03-14 16:28:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx6560191

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by tarcy at 2014-03-14 16:28:01
旋转轴离圆柱中心线太近了。 这样旋转中心线附近生成的网格为楔形网格，不是结构网格。...

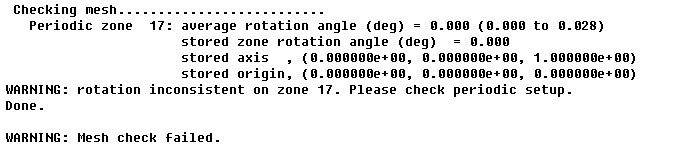

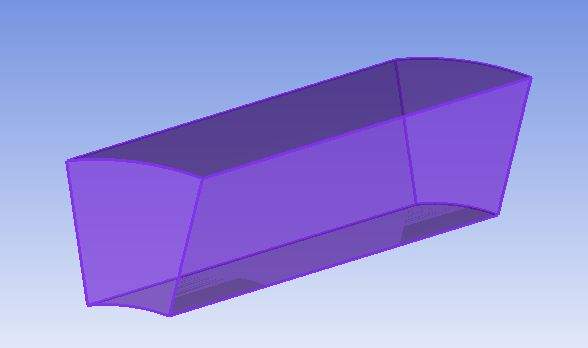

图1是我的模型，为1/15圆环，轴线附近没有网格。画好网格导入fluent后，提示旋转不连续，如图2所示；在返回icem 用check mesh 检查周期性，提示有错误，如图所3所示，请教一下是不是我在哪里出了问题？
ICEM旋转周期性的定义可否在划分完block后进行-2


ICEM旋转周期性的定义可否在划分完block后进行-3


ICEM旋转周期性的定义可否在划分完block后进行-4
赞一下(1人) 回复此楼
8楼2014-03-15 22:05:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

799331577

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我还没入门，先顶一个

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
dosomethingnew
2楼2014-01-29 22:26:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyousg

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
楼主厉害，我看好几天，做了几个例子，发现挺难，就改四面体了。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
铸造
3楼2014-01-31 09:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

himmerlan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by lyousg at 2014-01-31 09:08:12
楼主厉害，我看好几天，做了几个例子，发现挺难，就改四面体了。

谢谢送花，其实也没有开始想的那么难，大家可以一起交流嘛。非结构网格也不错，我主要是想省点计算时间。这个件估计得有20m左右的网格。我的问题已经解决了。我还是重新先定义周期性再划分了网格。至于第二个问题，直接对位于旋转轴处的点使用Periodic Vertices功能即可（连续点击两次该点）。
赞一下 回复此楼
4楼2014-02-01 20:05:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tarcy

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1、周期变化需要在associate前完成。 PRE-MESH以后，做周期变化，变化出来的节点其对应关系同原节点，你还得自己手动去弄，很麻烦。
2、Periodic时，旋转轴不应该是圆柱中轴，应稍有偏置。 要不会产生楔形网格。

You know~~~
赞一下 回复此楼
5楼2014-02-24 09:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxx6560191

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by tarcy at 2014-02-24 09:49:31
1、周期变化需要在associate前完成。 PRE-MESH以后，做周期变化，变化出来的节点其对应关系同原节点，你还得自己手动去弄，很麻烦。
2、Periodic时，旋转轴不应该是圆柱中轴，应稍有偏置。 要不会产生楔形网格。
...

你好，请教一下，能否解释一下“旋转轴不应该是圆柱中轴，我在检查网格周期性的时候，ICEM提示，”maximum distance from periodic 5.85929e-014between vertices 232161 and 276717; Fixed，不知道是哪出了问题？
赞一下 回复此楼
6楼2014-03-14 16:22:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

windhair

铜虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by tarcy at 2014-03-14 16:28:01
旋转轴离圆柱中心线太近了。 这样旋转中心线附近生成的网格为楔形网格，不是结构网格。...

这样生成的网格转为非结构FLUENT里面可以用吗,试了几次都不成功!
赞一下 回复此楼
9楼2014-09-08 21:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshunli

木虫 (小有名气)

爱晴柔
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
旋转中心轴没定义
赞一下 回复此楼
人潮人海有你有我
10楼2014-09-08 23:45:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
