[求助] ICEM结构化网格边界层

本人新手,用ICEM画结构化网格,但是现在需要添加边界层网格,我想问下除了通过mesh law选择节点分布规律,还有其他办法添加边界层网格吗?可不可以像Gambit那样直接添加?在这里先谢谢各位虫友了!
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ereklin

金虫 (职业作家)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-07-14 22:24:58
结构网格边界层就是设定线节点分布
2楼2013-07-11 20:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yu4jinyuan6729

金虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-07-14 22:25:09
结构网格边界层可以通过方程控制节点分布
3楼2013-07-12 12:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)

★ ★
xiegangmai: 金币+2, 谢谢参与! 2013-07-14 22:25:21

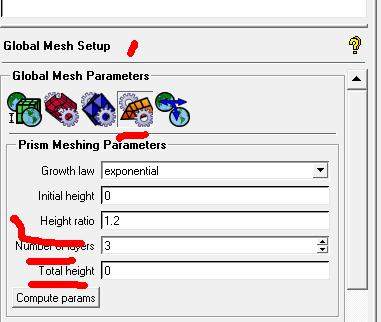

除了通过mesh law选择节点分布规律,可以添加的。
如global mesh setup 里边的
global mesh parameters下有prism meshing parameters
ICEM结构化网格边界层

身邪不怕影子正,上梁何惧下梁歪。
4楼2013-07-12 15:47:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkc2013

新虫 (初入文坛)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-07-14 22:25:28
楼上说的方法适用于非结构网格,楼主画的是结构网格,据我所知只有通过调整节点分布这种方法定义边界层网格
5楼2013-07-13 15:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyc286592344

木虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与! 2013-07-14 22:25:35

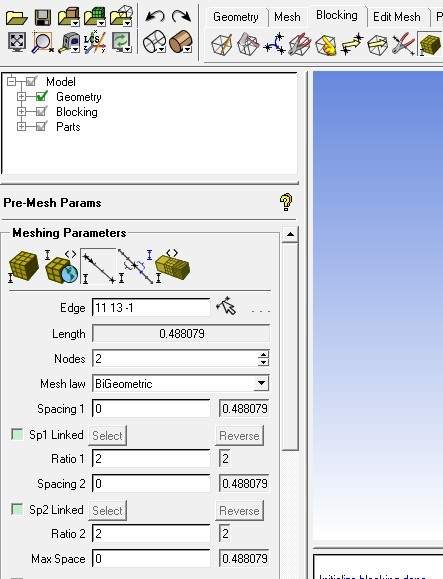

在结构网格中调整节点分布可以达到效果
ICEM结构化网格边界层-1

yes,加油
6楼2013-07-13 21:34:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoliangren

新虫 (初入文坛)

引用回帖:
6楼: Originally posted by lyc286592344 at 2013-07-13 21:34:07
在结构网格中调整节点分布可以达到效果


我一直是这样做的,可是模型太小(边界层要求2微米以下),计算区域又较大,所以长宽比一直控制不好,这种情况我应该怎么做呢?
7楼2013-07-14 17:28:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoliangren

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by zkc2013 at 2013-07-13 15:36:31
楼上说的方法适用于非结构网格,楼主画的是结构网格,据我所知只有通过调整节点分布这种方法定义边界层网格

好吧,我再调整试试
8楼2013-07-14 17:29:47
