[求助] VOF模型中，体积分数云图中液体和气体之间总存在一个边界层，如何去掉？

我模拟的是粒子产生过程，类似于喷墨水的粒子，用VOF模型。
可是结果显示云图的时候，液体周围总会有一层边界层，云图中蓝色代表气体体积，红色代表液体，可是喷嘴小孔处的液体周围总会有一层“彩虹”的颜色，代表“水和气的混合物”，但这影响了我的结果，我想给他们去除。
也奇怪了，液体和气体也不反应，也没考虑蒸发等，怎么就有边界层呢？
求高人指点！！！

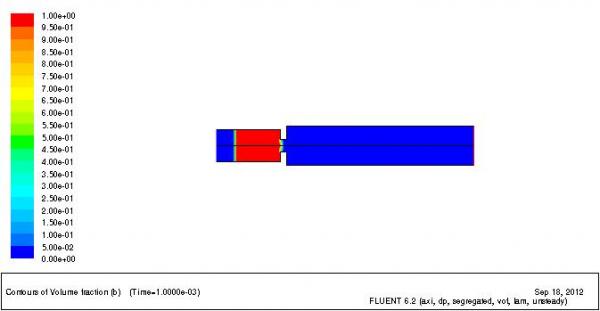

（图片中是模拟液体产生的动画截图，因为有边界层的存在，液面弯曲不太明显）

回复此楼

» 收录本帖的淘帖专辑推荐

fluent--vof模拟

» 猜你喜欢
看着你就是你幸福了宇宙
1楼 2012-09-19 08:06:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

开心饭团团

新虫 (著名写手)
引用回帖:
5楼: Originally posted by achilFes1990 at 2012-09-19 21:58:06
个人理解，VOF是通过求解体积分数方程实现自由面的捕捉，全为某一相则体积分数为1，无某一相则为0，接触面位置肯定是两相都有，则体积分数介于0和1之间，这应该就是所谓的彩虹吧，另外接触面位置网格要精细一点，四 ...

对呀对呀，彩虹的问题解决了，现在是接触面之间不圆滑，应该是自然的弧度，现在是有棱有角的，我想把小孔周围处的网格划细，但又不能用三角，提示体积为负，正愁这个问题了。
赞一下(1人) 回复此楼
看着你就是你幸福了宇宙
7楼2012-09-20 08:10:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

开心饭团团

新虫 (著名写手)
“彩虹”的问题解决了，没有了“彩虹”，交界面处变得有棱有角的，我想要光滑的弧形，哎~~怎么才能把小孔处的网格变得很密呢？
赞一下(1人) 回复此楼
看着你就是你幸福了宇宙
9楼2012-09-20 08:13:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

gyctju

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-09-19 23:43:46
因为插值的原因，fluent中数据存储在网格中心，cuntour时把数据插值到了节点上，把node value勾掉就行了。
赞一下 回复此楼
2楼2012-09-19 08:55:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18662515085

银虫 (正式写手)
你的网格划分的粗糙了，细点就可以了
赞一下 回复此楼
3楼2012-09-19 10:04:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dongding

禁虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-09-19 23:43:53
把颜色的等级分成两个就完事了
赞一下 回复此楼
4楼2012-09-19 16:00:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2012-09-19 23:44:01
个人理解，VOF是通过求解体积分数方程实现自由面的捕捉，全为某一相则体积分数为1，无某一相则为0，接触面位置肯定是两相都有，则体积分数介于0和1之间，这应该就是所谓的彩虹吧，另外接触面位置网格要精细一点，四面体网格对自由液面的捕捉效果没有六面体网格好~
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
5楼2012-09-19 21:58:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

开心饭团团

新虫 (著名写手)
引用回帖:
4楼: Originally posted by dongding at 2012-09-19 16:00:16
把颜色的等级分成两个就完事了

是的，昨天师兄也是这样帮我解决的，但新的问题是，分为两相，交界面变得特别不圆滑，像“马赛克”似的，是不是网格太粗了？
赞一下 回复此楼
看着你就是你幸福了宇宙
6楼2012-09-20 08:09:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

开心饭团团

新虫 (著名写手)
引用回帖:
3楼: Originally posted by 18662515085 at 2012-09-19 10:04:34
你的网格划分的粗糙了，细点就可以了

我以毫米为单位，划分网格时，interval count已为0.005了，网格细了算起来特别慢，我 就想把小孔周围处划得特别细，但不会弄。。。
赞一下 回复此楼
看着你就是你幸福了宇宙
8楼2012-09-20 08:11:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

开心饭团团

新虫 (著名写手)
引用回帖:
5楼: Originally posted by achilFes1990 at 2012-09-19 21:58:06
个人理解，VOF是通过求解体积分数方程实现自由面的捕捉，全为某一相则体积分数为1，无某一相则为0，接触面位置肯定是两相都有，则体积分数介于0和1之间，这应该就是所谓的彩虹吧，另外接触面位置网格要精细一点，四 ...

“六面体”，“四面体“是三维的网格吧，我知道VOF模型不适用三角形网格，昨天用”成比例“的方法划，居然体积为负。
还求指教呀~~
赞一下 回复此楼
看着你就是你幸福了宇宙
10楼2012-09-20 08:16:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
