[求助] 关于ICEM网格细化的问题 已有2人参与

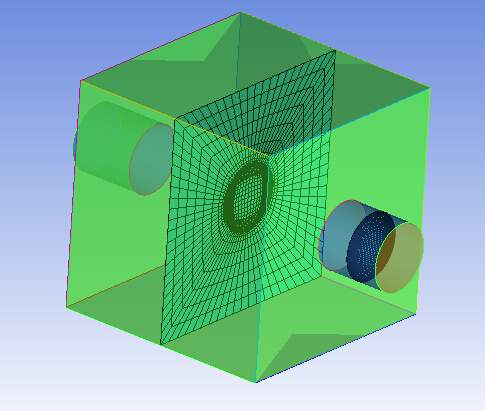

由于真正做的模型网格数比较多，因此想对如下区域的网格进行细化。
关于ICEM网格细化的问题

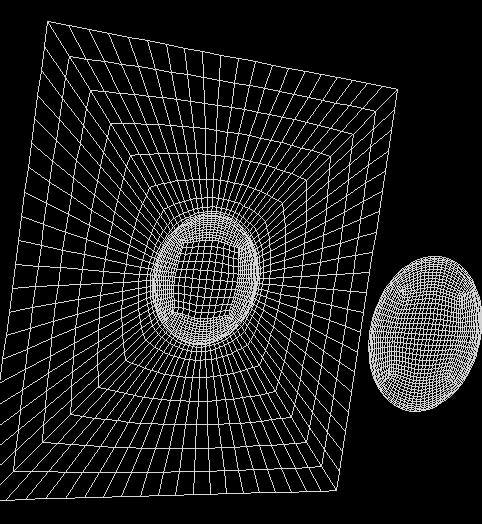

我选了中间区域，oblock内部的那块粗化，
关于ICEM网格细化的问题-1
这是加粗后的效果
关于ICEM网格细化的问题-2
关于ICEM网格细化的问题-3
问题：粗化以后，在粗化和没粗化的块的交界面处（第二张图圆圈位置）不就有两种不同的网格了吗？
          但是我导入fluent没提示设置interface，计算也正常，这是什么原因呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-05-30 16:23:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunshunli

木虫 (小有名气)

爱晴柔

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
melody_php: 金币+5, ★有帮助 2014-06-01 22:43:39
节点连在一起的，应该属于内部面，不过不显示出来，正常，不用担心！相当于自适应

[ 发自小木虫客户端 ]
赞一下 回复此楼
人潮人海有你有我
2楼2014-05-31 00:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
melody_php: 金币+5, ★有帮助 2014-06-01 22:43:23
是这样的，interface是需要用户自己设置的，并不是识别网格就会出现这类边界条件的。另外，网格细化和没用细化的地方软件也不会自动的去区别这个内部边界，软件识别的只是网格和外边界以及你定义的其他边界。
赞一下(1人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
3楼2014-05-31 11:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

melody_php

铁虫 (小有名气)
引用回帖:
3楼: Originally posted by chongdaql at 2014-05-31 11:01:27
是这样的，interface是需要用户自己设置的，并不是识别网格就会出现这类边界条件的。另外，网格细化和没用细化的地方软件也不会自动的去区别这个内部边界，软件识别的只是网格和外边界以及你定义的其他边界。

没有理解您的意思，当时没截轴线上的剖视图，那边可以看见明显的在一个面两次网格不一样。
另外这个加粗操作在实际应用中出现诸多不便，请问可不可以从block中先加载网格，然后在mesh中设置一个选定区域，进行加密。。。就是类似这个对块的预览网格进行加密这种方式。。。
赞一下 回复此楼
4楼2014-05-31 17:01:32
