[求助] ICEM网格质量不好，求大神们指导~ 已有9人参与

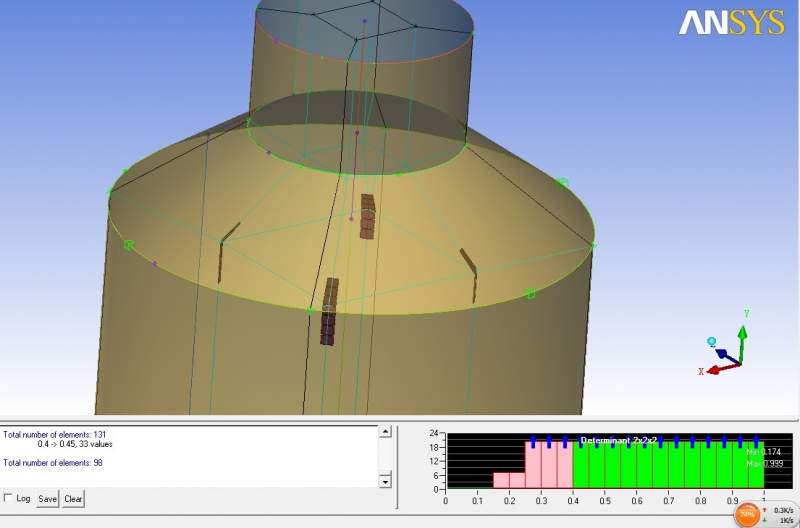

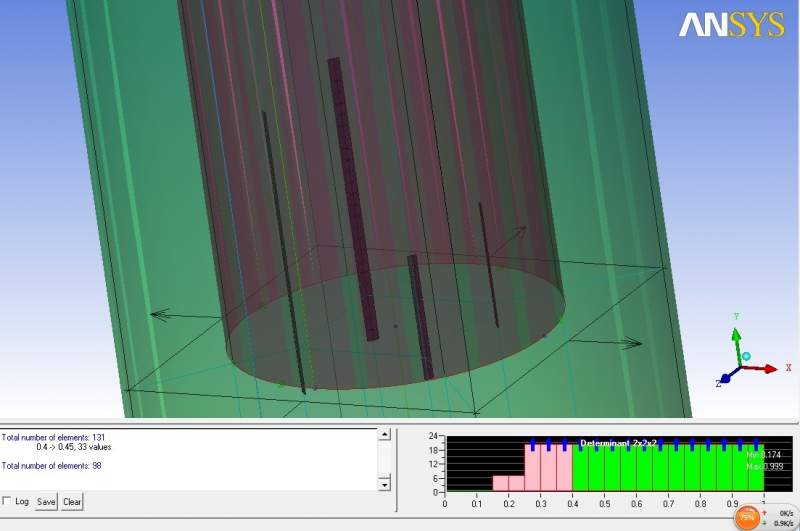

我是用ICEM画的一个几何图形，最后质量检查的时候网格质量非常不好，经常是边角的地方会出现质量很差的小网格，看了视频里面也有这种问题，为什么会出现这种网格呢，如何优化？求指导~

ICEM网格质量不好，求大神们指导~


ICEM网格质量不好，求大神们指导~-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-03 08:12:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wanwanful

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by yegavin at 2014-04-03 08:32:30
这个一般是有的线你没关联好，你再好好检查检查哪些网格不好的地方是否已经关联好
不行把几何模型发上来 让大家看看

我关联了线，最上面那块不知道是不是角度过小网格一直出问题，PS：几何文件怎么上传？我是菜鸟。。。
赞一下(2人) 回复此楼
4楼2014-04-03 09:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ffengqiao

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
楼主的几何模型是可以画高质量的网格的，我画了下，改了边界条件，导入FLUENT试算了下，没问题的。
赞一下(2人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : rp.png
    • 2014-04-04 15:24:19, 39.28 K
  • 附件 2 : rp2.png
    • 2014-04-04 15:24:29, 18.67 K
13楼2014-04-04 15:24:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

yegavin

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
wanwanful: 金币+1, ★★★很有帮助 2014-04-03 09:21:04
这个一般是有的线你没关联好，你再好好检查检查哪些网格不好的地方是否已经关联好
不行把几何模型发上来 让大家看看
赞一下 回复此楼
有你真好~
2楼2014-04-03 08:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amensun

铜虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
wanwanful: 金币+1, ★★★很有帮助 2014-04-03 09:21:11
楼主，你的块划分有问题，在划分过程中应避免有大的过大或者过小的角度出现。应该在下部创建块，关联后在选中上下面进行O型block剖分，然后通过拉伸面创建块，选中顶面对拉伸产生的网格进行O型剖分，然后关联后，再进行网格划分。这样应该好很多。
赞一下 回复此楼
3楼2014-04-03 08:50:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanwanful

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by amensun at 2014-04-03 08:50:27
楼主，你的块划分有问题，在划分过程中应避免有大的过大或者过小的角度出现。应该在下部创建块，关联后在选中上下面进行O型block剖分，然后通过拉伸面创建块，选中顶面对拉伸产生的网格进行O型剖分，然后关联后，再 ...

我是先o分再切网格，开始以为是角度太小，所以上面的块试了不同角度，质量一直不高（我o分的时候是o通了），关联是切完进行的
赞一下 回复此楼
5楼2014-04-03 09:12:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
试试计算吧  计算通过就行
赞一下 回复此楼
6楼2014-04-03 09:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030301029

捐助贵宾 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
可能原因
1，切分方法可以，但是不是很优秀。
2，部分质量查的网格，尺寸比例不合理。

解决方法
1，新的切割方法。
2，部分节点位置微调。
赞一下 回复此楼
7楼2014-04-03 10:30:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yegavin

至尊木虫 (著名写手)
引用回帖:
4楼: Originally posted by wanwanful at 2014-04-03 09:08:43
我关联了线，最上面那块不知道是不是角度过小网格一直出问题，PS：几何文件怎么上传？我是菜鸟。。。...

添加附件中不就有文件吗？你这个模型其实很简单的，划分网格要有耐心
赞一下 回复此楼
有你真好~
8楼2014-04-03 12:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanwanful

新虫 (初入文坛)
内容已删除
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : wl.tin
    • 2014-04-03 15:52:43, 121.57 K
9楼2014-04-03 15:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wanwanful

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 030301029 at 2014-04-03 10:30:19
可能原因
1，切分方法可以，但是不是很优秀。
2，部分质量查的网格，尺寸比例不合理。

解决方法
1，新的切割方法。
2，部分节点位置微调。

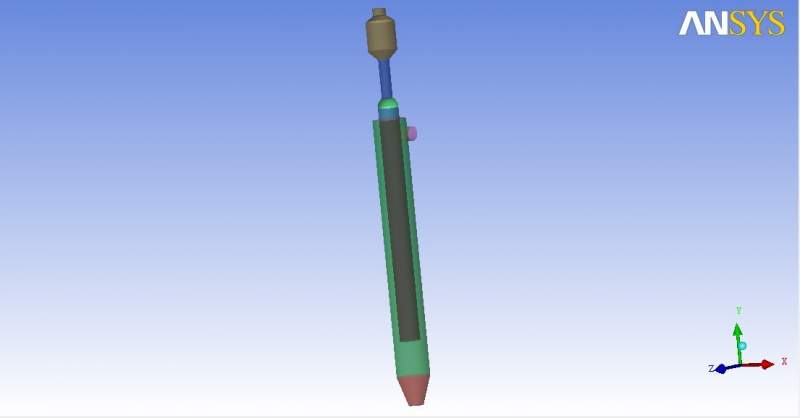

还可以怎么切割？？微调主要往什么方向调整呢?求指导~~几何模型见图
ICEM网格质量不好，求大神们指导~-2
赞一下 回复此楼
10楼2014-04-03 16:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
