[交流] 询问一下大家在在处理边界层网格上的方法

本人目前的算例需要将湍流算得准一些，但是碰到一个边界层网格质量的问题。模型是某型喷管，直径超过1米

我用ICEM进行的网格划分，估算了Y+在150时的第一层网格厚度为0.15mm

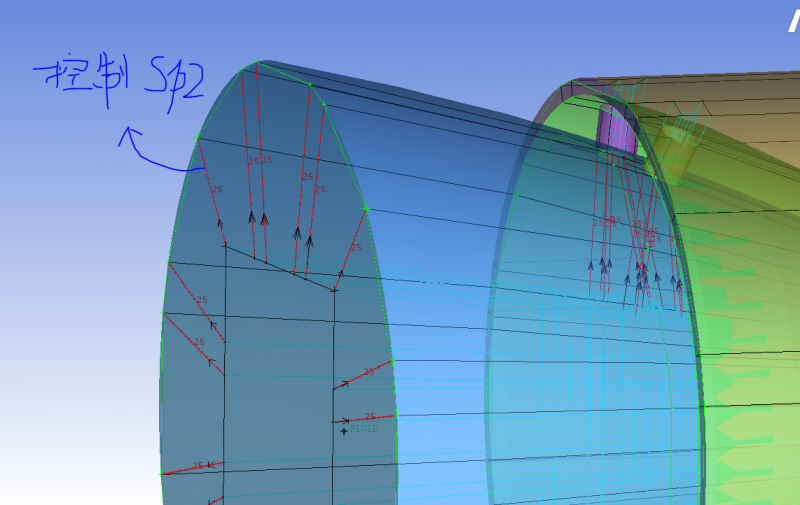

划分结构网格时，我直接用pre-mesh params中的edge params来控制第一层网格的厚度和增长率，如图所示，黑色箭头指向壁面，所以设置spacing2的厚度为0.15，ratio2为1.5，然后确实达到了第一层网格厚度的要求，但是有一个我一直解决不了的问题就是，这样加密边界层，会使纵横比aspect ratio达到上千的水平，网格质量差到没法用

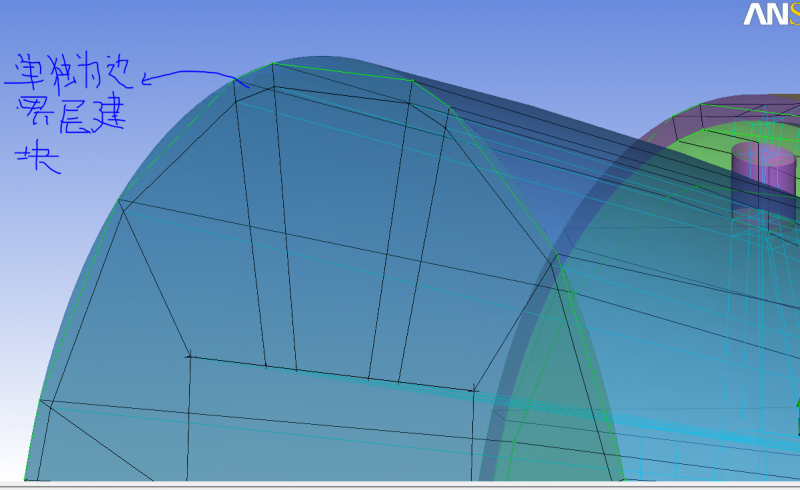

我用另外一种方法是单独为边界层切出一层块了，对这些块单独进行加密，但是仍然是网格质量太低根本调不了，而且还会造成边界层与主流之间的网格尺寸相差太大。



不知道大家都是怎样处理边界层的，我看论坛上也有人在处理边界层网格上能控制纵横比在100以内的。

对于边界层网格，我这样理解，不知道有没有大神来指正：
用K-w加标准壁面函数，理论上我应该将第一层网格布置到对数律层，控制Y+大于30，但是Y+大于了300，感觉也是可以的啊，因为只要控制第一层网格高出粘性底层，那么壁面函数就可以使用了，虽然Y+有上千的，但Y+大最终只是造成没有计算出边界层内的细节，所以在不要求了解边界层内的细节时，可以放宽Y+的上限。
