小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 断口扫描分析，新手
111/2返回列表12下一页
查看: 2271  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

雪月一连

金虫 (小有名气)

[求助] 断口扫描分析，新手 已有4人参与

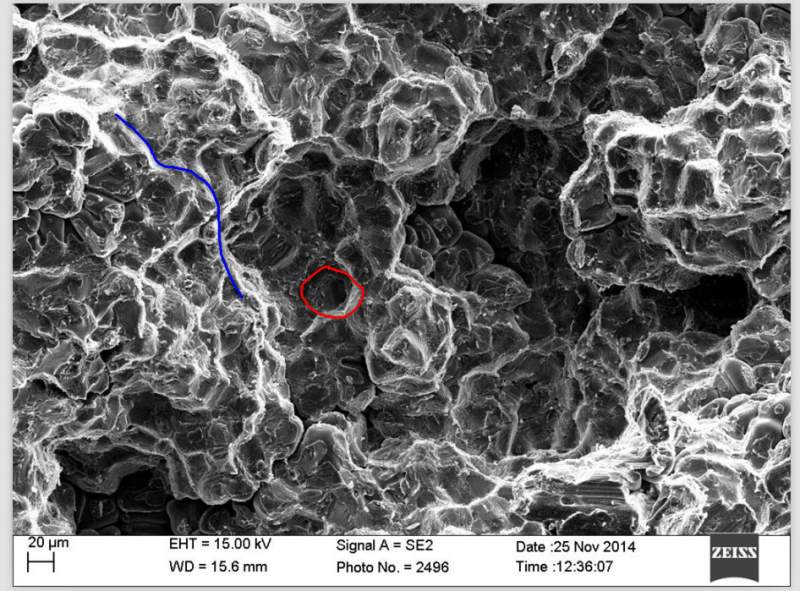

求助这是属于解理断裂吗，里面红线的地方是不是韧窝，蓝线的地方是什么，是河流状花样吗？
断口扫描分析，新手
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-11-29 15:06:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

wdlwxyh

银虫 (著名写手)

【答案】应助回帖

★ ★ ★
雪月一连: 金币+3, ★★★★★最佳答案 2014-12-11 08:58:21
我怎么看到这个图片中居然能看到枝晶及枝晶间的缩松啊，光滑的表面应该是枝晶露头啊，空洞和缝隙应该是缩松，结合好的地方应该是解理断口啊，但是也可能是珠光体层片结构啊，你这是铸态组织吧。
赞一下(1人) 回复此楼
学以致用，期待有缘人......
8楼2014-12-09 19:40:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wdlwxyh

银虫 (著名写手)
引用回帖:
9楼: Originally posted by 雪月一连 at 2014-12-11 08:57:42
对，是铸态组织，是不是测铸态组织的性能时，这些缺陷会造成很大的错误。...

这种缩松或者孔洞无疑会导致机械性能的偏低，你第一张图片中蓝色线条的区域有点像晶粒间韧性稍微好一点的第二相区域，有一点韧窝的样子。
赞一下(1人) 回复此楼
学以致用，期待有缘人......
10楼2014-12-11 12:03:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
貌似大部分断口属晶间断裂。个人认为，红线圈的是解理断裂而不是韧窝；蓝线及其类似的地方即为晶间脆性断裂。
赞一下 回复此楼
2楼2014-11-29 23:44:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
不是解理断裂，是沿晶断裂，红色部分是一个空洞，有点像韧窝，但不好判断，蓝线部分也不好判断，还需要在放大看。单凭一张照片和同一种倍数判断不是很确定，需要不同的放大倍数结合来看。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
3楼2014-11-30 09:16:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zbhwel at 2014-11-30 09:16:02
不是解理断裂，是沿晶断裂，红色部分是一个空洞，有点像韧窝，但不好判断，蓝线部分也不好判断，还需要在放大看。单凭一张照片和同一种倍数判断不是很确定，需要不同的放大倍数结合来看。

这是高倍下的图片，您看下。
断口扫描分析，新手-1
赞一下 回复此楼
4楼2014-12-09 09:25:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzxnjust

木虫 (小有名气)

【答案】应助回帖

从高倍看，应该属于解理断裂，你的材料自身缺陷貌似也变较多。你可以结合你的拉伸性能综合判断

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-12-09 09:35:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qzxnjust

木虫 (小有名气)

【答案】应助回帖

★ ★
雪月一连: 金币+2, ★★★很有帮助 2014-12-11 08:58:06
从高倍看，应该属于沿晶断裂，你的材料自身缺陷貌似也变较多。你可以结合你的拉伸性能综合判断

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-12-09 09:36:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)
从高倍来看，是解理断裂，还有一些浅的韧窝。可以说明整体上属于脆性断裂，但还有一些韧性，不是完全的脆性断裂。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
7楼2014-12-09 13:27:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪月一连

金虫 (小有名气)
引用回帖:
8楼: Originally posted by wdlwxyh at 2014-12-09 19:40:02
我怎么看到这个图片中居然能看到枝晶及枝晶间的缩松啊，光滑的表面应该是枝晶露头啊，空洞和缝隙应该是缩松，结合好的地方应该是解理断口啊，但是也可能是珠光体层片结构啊，你这是铸态组织吧。

对，是铸态组织，是不是测铸态组织的性能时，这些缺陷会造成很大的错误。
赞一下 回复此楼
9楼2014-12-11 08:57:42
