[求助] 求大神分析EIS图 已有2人参与

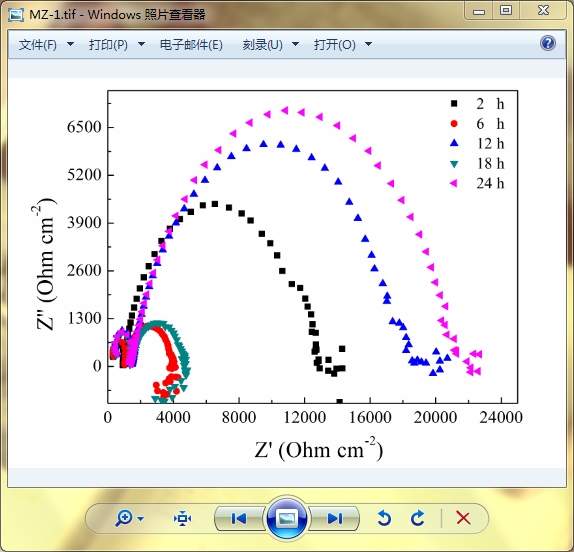

高频的那个特别小的弧是怎么回事？怎么解释？（材料为MgZn系列，扫描范围为1000KHZ---0.01HZ）

求大神分析EIS图
回复此楼

» 收录本帖的淘帖专辑推荐

安安爱资源

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
王雅楠
1楼 2014-03-17 14:43:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
417491817: 金币+3, 欢迎虫虫多多交流！O(∩_∩)O~ 2014-03-17 16:26:05
高频端的圆弧反映的是电极表面双电层结构，一般变动不大。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2014-03-17 15:51:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyanan521

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2014-03-17 15:51:53
高频端的圆弧反映的是电极表面双电层结构，一般变动不大。

我之前测得很多体系都没有这种情况，所以这次的就感觉很难解释了
赞一下 回复此楼
王雅楠
3楼2014-03-17 18:03:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ghhit

铜虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可以结合Bode图来判断。
建议参看此文献：Influence of Surface States on the Evaluation of the Flat Band Potential of TiO2. ACS Appl. Mater. Interfaces., 2014, 6, 2401~2406.
初步判断，这是亥姆霍兹层所引起的！具体还需结合你的研究体系确定。
赞一下 回复此楼
4楼2014-03-17 19:11:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
wangyanan521: 金币+5 2014-03-18 09:02:30
引用回帖:
3楼: Originally posted by wangyanan521 at 2014-03-17 18:03:47
我之前测得很多体系都没有这种情况，所以这次的就感觉很难解释了...

电极表面双电层总是存在的，在阻抗谱中是否表现出来，取决与电极过程中各步骤的相对变化大小，有时这些步骤对总过程的影响差别不大时，各步骤的阻抗谱重叠合并成一个简单谱线，但这并不意味着这些步骤不存在。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2014-03-17 20:18:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyanan521

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by Jackcd12 at 2014-03-17 20:18:34
电极表面双电层总是存在的，在阻抗谱中是否表现出来，取决与电极过程中各步骤的相对变化大小，有时这些步骤对总过程的影响差别不大时，各步骤的阻抗谱重叠合并成一个简单谱线，但这并不意味着这些步骤不存在。...

大牛，能不能具体再解释下，在下这只笨鸟理解不了啊？您见过别的体系高频部分也有这种小圆弧吗？
赞一下 回复此楼
王雅楠
6楼2014-05-06 15:57:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)
引用回帖:
6楼: Originally posted by wangyanan521 at 2014-05-06 15:57:54
大牛，能不能具体再解释下，在下这只笨鸟理解不了啊？您见过别的体系高频部分也有这种小圆弧吗？...

不同体系，高频下可出现也可不出现圆弧，关键要根据你自己的电极反应来分析，我不知道你的体系，只能从阻抗谱形貌定性判断。
赞一下(1人) 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
7楼2014-05-06 17:56:02
