[求助] 帮忙看看nyquist图和bode图

帮忙看看nyquist图和bode图

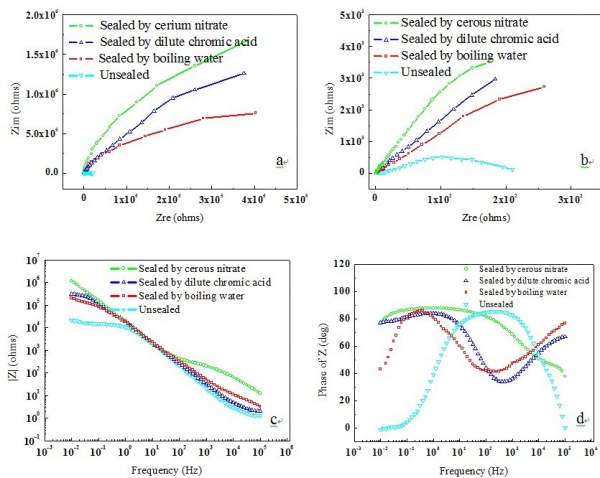

求大神帮我看看我的EIS图,通过nyquist和nyquist高频能看出是两个时间常数吗,bode phase能看出来吗,这几个图能对应起来吗?
另外nyquist圆弧直径所代表的电阻值和bode Z所对应的电阻值有什么关系吗??
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hlwen10s

金虫 (著名写手)

英国皇家学会fellow

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
sddzmrb: 金币+4, ★★★很有帮助 2013-06-25 00:15:08
看时间常数的个数,bode phase是最明显的。
bode Z所对应的电阻值是该频率下Zim和Zre的平方和再开方
金属腐蚀,电化学,电极过程,材料学
2楼2013-06-24 22:13:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

21651119

铁虫 (初入文坛)

【答案】应助回帖

从bode图中的相位角可以看出有两个时间常数,一般在相位角中,一个弧代表一个时间常数。
3楼2013-06-27 15:40:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

LZ这个图看起来好像是两个时间常数,但不太清晰;
第一排的Nyquist图,高频部分能不能来个放大图?虽说看Bode较清晰,但有Nyquist辅证最好啦;
然后,如果说有两个时间常数的话,后面那个大个的就应该看做界面阻抗的部分,那扩散就不太好确定,LZ可是试试,继续往低频测试,0.1mHz最好,0.1mHz也可
何处高楼无可醉,谁家红袖不相怜!
4楼2013-06-27 21:15:58
