[求助] 求解交流阻抗，从Nyquist图怎么看电阻大小

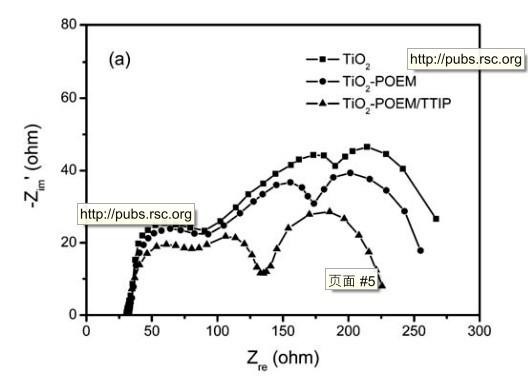

求解交流阻抗，从Nyquist图怎么看电阻大小？每个半圆代表不同类型的阻值。
回复此楼

» 收录本帖的淘帖专辑推荐

新能源材料及技术（小新） 纳米合成 交流阻抗技术 kydiscuss

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-04 21:35:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bestjialei

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
腐败之父: 金币+2 2012-05-05 09:20:02
三个半圆分别是晶粒阻抗 晶界阻抗 电极阻抗
总阻抗=晶粒阻抗 +晶界阻抗
赞一下 回复此楼
2楼2012-05-04 21:40:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腐败之父

金虫 (小有名气)
用数值拟合出来电路图看的？还是从阻抗的数据中看的？求解释
赞一下 回复此楼
3楼2012-05-04 21:42:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

腐败之父

金虫 (小有名气)

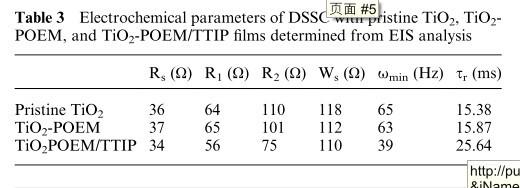

补充下是染料敏化太阳能电池的阻抗
赞一下 回复此楼
4楼2012-05-05 09:19:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

weijianming

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
腐败之父: 金币+4, ★有帮助 2012-05-06 12:32:06
应该是拟合之后才能得到具体的值啊
赞一下 回复此楼
5楼2012-05-05 09:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fansire

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
腐败之父: 金币+4, ★有帮助 2012-05-06 12:32:13
第三个圈怎么那么大？……通常在染料敏化太阳能电池中第一个半圆是对电极/电解质界面的阻抗，第二个半圆是TiO2/dye/电解质界面的阻抗，第三个半圆是电解质在TiO2膜内扩散的Warburg阻抗，不过你这个阻抗谱跟常见的染料敏化太阳能电池Nyquist图不一样啊，三个半圆的大小比较奇怪啊……数据是软件模拟出来的，自己动手测量也行，精确度低点而已
赞一下 回复此楼
6楼2012-05-05 17:16:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yshguo

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
腐败之父: 金币+4, ★有帮助 2012-05-06 12:32:21
内容已删除
赞一下 回复此楼
7楼2012-05-05 18:00:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

酒肉和尚

木虫 (小有名气)
内容已删除
