[交流] 交流阻抗图谱 已有8人参与

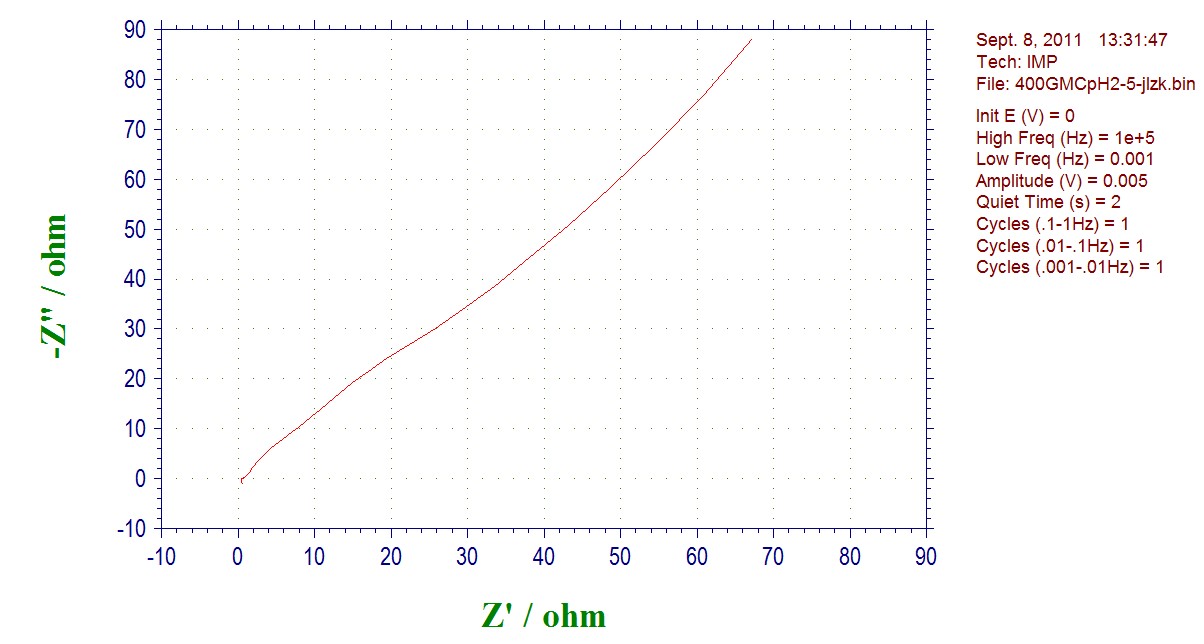

这横坐标跟纵坐标都是些什么单位啊?请虫友们来指点迷津,谢谢了。



[ Last edited by Azrael-218 on 2011-9-16 at 21:33 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

自卑的爱
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)


小木虫(金币+0.5):给个红包,谢谢回帖
引用回帖:
1楼: Originally posted by Azrael-218 at 2011-09-16 21:29:11:
这横坐标跟纵坐标都是些什么单位啊?请虫友们来指点迷津,谢谢了。

[ Last edited by Azrael-218 on 2011-9-16 at 21:33 ]

这是奈奎图啊 呵呵
实轴 虚轴单位 是 欧姆啊
2楼2011-09-16 21:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Azrael-218

金虫 (小有名气)

引用回帖:
2楼: Originally posted by 战国时代 at 2011-09-16 21:46:01:
这是奈奎图啊 呵呵
实轴 虚轴单位 是 欧姆啊

嗯,我百度过了,是欧姆的单位,那为什么文献里的交流阻抗图都那么好看呢?我这图高频区怎么是那样子的?哥们能帮忙解释下吗?我不太懂这个,求帮忙,小弟不甚感激!
自卑的爱
3楼2011-09-16 22:08:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)


小木虫(金币+0.5):给个红包,谢谢回帖
你把数据 导入oringe  也可以很漂亮啊 呵呵
4楼2011-09-17 10:32:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阮之复兴

金虫 (小有名气)


小木虫(金币+0.5):给个红包,谢谢回帖
Nyquist图不容易看高频率部分,最好把Bode图也一起贴上来。

高频好像出现正相位角,可能是电线接触不好?

另外试试把Quiet Time延长到120秒。
电化学理论与实验,腐蚀和阻抗谱,燃料电池
5楼2011-09-17 23:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Azrael-218

金虫 (小有名气)

引用回帖:
5楼: Originally posted by 阮之复兴 at 2011-09-17 23:08:55:
Nyquist图不容易看高频率部分,最好把Bode图也一起贴上来。

高频好像出现正相位角,可能是电线接触不好?

另外试试把Quiet Time延长到120秒。

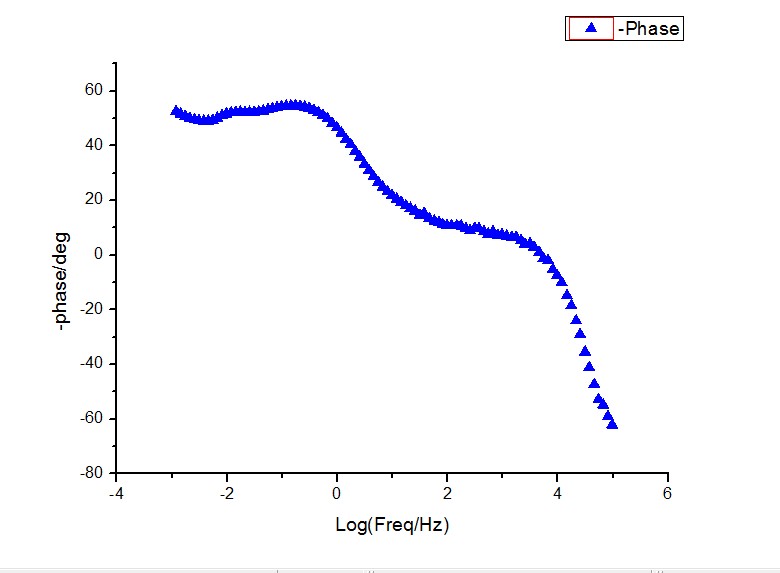

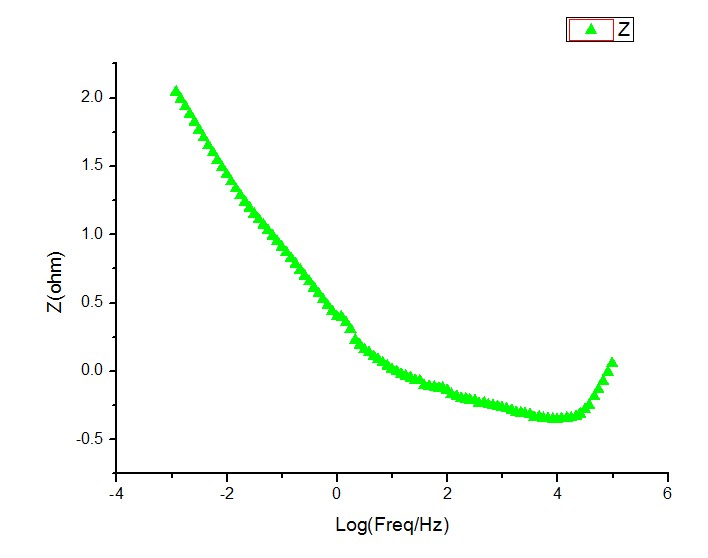

嗯,高频部分是有正相位角,这样的图是有问题的吗?我试过把quiet time延长到120s,但还是有正相位角呃。为什么会这样呢?好像文献里的图都是负相位角的。。。



自卑的爱
6楼2011-09-18 09:29:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wumingxiaozu

禁虫 (职业作家)

本帖内容被屏蔽

7楼2011-09-18 10:24:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)


小木虫(金币+0.5):给个红包,谢谢回帖
两个坐标单位都是欧姆
8楼2011-09-18 11:10:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Azrael-218

金虫 (小有名气)

引用回帖:
7楼: Originally posted by wumingxiaozu at 2011-09-18 10:24:30:
扩散阻抗很大啊

嗯,可能是我的溶液都漏掉了,只有被润湿的隔膜和电极保持着一定的溶液。
自卑的爱
9楼2011-09-18 21:36:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Azrael-218

金虫 (小有名气)

引用回帖:
8楼: Originally posted by ngwang at 2011-09-18 11:10:07:
两个坐标单位都是欧姆

嗯,我应该先百度一下的,
自卑的爱
10楼2011-09-18 21:36:55
