[求助] 麻烦帮忙分析一下交流阻抗，谢谢！

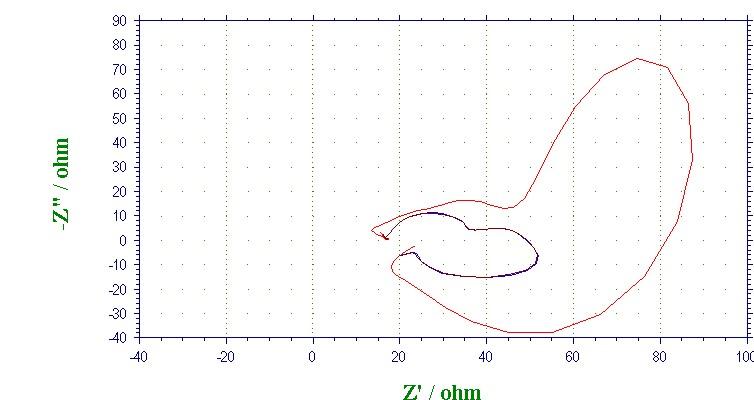

初学电化学，实在是弄不明白。根据文献，这三个图形应该是一样的形状（是同一个样品，只是设置条件不一样），只是大小不一样。请教大家一下，这三个图形是什么原因引起的，谢谢！还有，区分高频，中频，低频的依据。
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-25 14:10:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

qxxqing

铁杆木虫 (正式写手)
seagrove: 回帖置顶 2012-06-24 22:16:42
补充的bode图。谢谢大家！

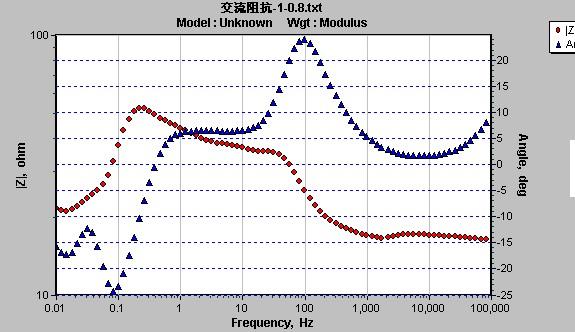

E=-0.8V

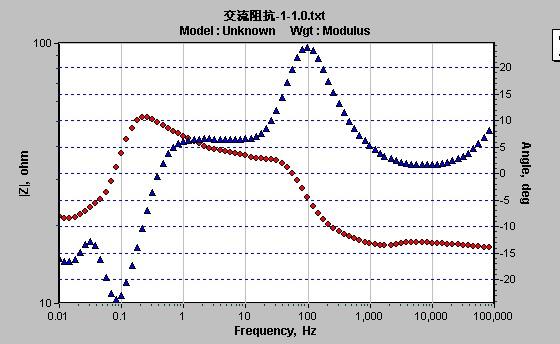

E=-1.0V

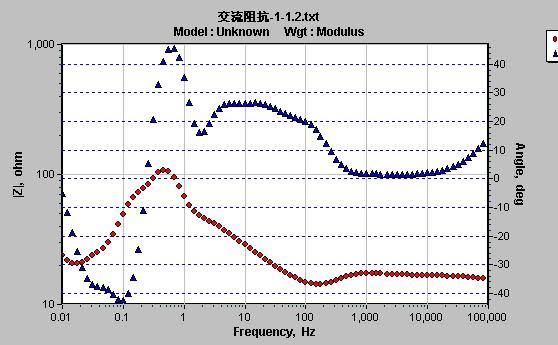

E=-1.2V
赞一下 回复此楼
8楼2012-03-26 10:15:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

椰风挡不住

木虫 (著名写手)
引用回帖:
16楼: Originally posted by ffhp at 2012-06-24 21:22:57
小弟初学者，请问下半圆代表的是什么，尾巴又说明的是哪个性能呢？...

半圆是界面阻抗 --反映电子在界面的传递，半圆越小，电子传递越快；尾巴是溶液阻抗 -----Wo阻抗。我也是边做边学的。多向你们老师请教吧。。。
赞一下(1人) 回复此楼
17楼2012-06-25 14:51:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这是什么图形啊 没有见过
说说你的体系 测试方法 呵呵
赞一下 回复此楼
2楼2012-03-25 14:57:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qxxqing

铁杆木虫 (正式写手)
引用回帖:
2楼: Originally posted by 战国时代 at 2012-03-25 14:57:00:
这是什么图形啊 没有见过
说说你的体系 测试方法 呵呵

三电极体系 负极：镁锂合金 正极：铂电极 参比电极：甘汞 在3.5%的NaCl的放电后测的
赞一下 回复此楼
3楼2012-03-25 15:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuwanghao

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
给一些补充资料呗，这样很突兀的！
赞一下 回复此楼
水之积也不厚，则其负大舟也无力；风之积也不厚，则其负大翼也无力。
4楼2012-03-25 16:03:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

abc123cba

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
介绍详细点大家才能帮你，因为不同的体系、不同的条件都可以得到不同的测试结果
赞一下 回复此楼
5楼2012-03-25 21:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
qxxqing: 金币+10, ★★★很有帮助, 是自己描述不清楚，多谢指教！ 2012-03-26 09:49:10
简单看你的图里面至少有两个容抗一个感抗，至于别的很难看出来，nyquist图上看不出高低频，做好贴一下bode图。测试电位是多少？开路电位么？你想测什么性能，腐蚀么？最好找相关的文献看一下，实验数据是否一致，
赞一下 回复此楼
共同交流，共同成长
6楼2012-03-25 23:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qxxqing

铁杆木虫 (正式写手)
引用回帖:
6楼: Originally posted by axeleo at 2012-03-25 23:17:54:
简单看你的图里面至少有两个容抗一个感抗，至于别的很难看出来，nyquist图上看不出高低频，做好贴一下bode图。测试电位是多少？开路电位么？你想测什么性能，腐蚀么？最好找相关的文献看一下，实验数据是否一致，

你好！我这个是在放电（E=-0.8V -1.0 -1.2）20min之后在开路电压下测试的
赞一下 回复此楼
7楼2012-03-26 09:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

axeleo

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
qxxqing: 金币+10, ★有帮助 2012-06-28 10:48:35
-0.8和-1.0V的图差不多，但是-1.2变化比较明显，你的研究电极是镁锂合金，反应活性很强，阴极极化一段时间可能是为了除掉表面的氧化物（我猜，没做过），极化20min，再做阻抗谱，应该是这个过程，-1.2V析氢还原过程中是否有其他反应在电极表面发生，这个可能有影响，看看镁合金储氢方面是不是有影响吧。至于解谱应该是容抗区是腐蚀反应，感抗区是腐蚀产物的吸附，你找个拟合软件试一下吧，我也是猜的，有问题再交流。
赞一下 回复此楼
共同交流，共同成长
9楼2012-03-26 16:10:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

椰风挡不住

木虫 (著名写手)
没见过这样的图，我们的一般就是半圆+尾巴。
赞一下 回复此楼
10楼2012-03-26 23:45:22
