[求助] 求助交流阻抗谱分析 已有2人参与

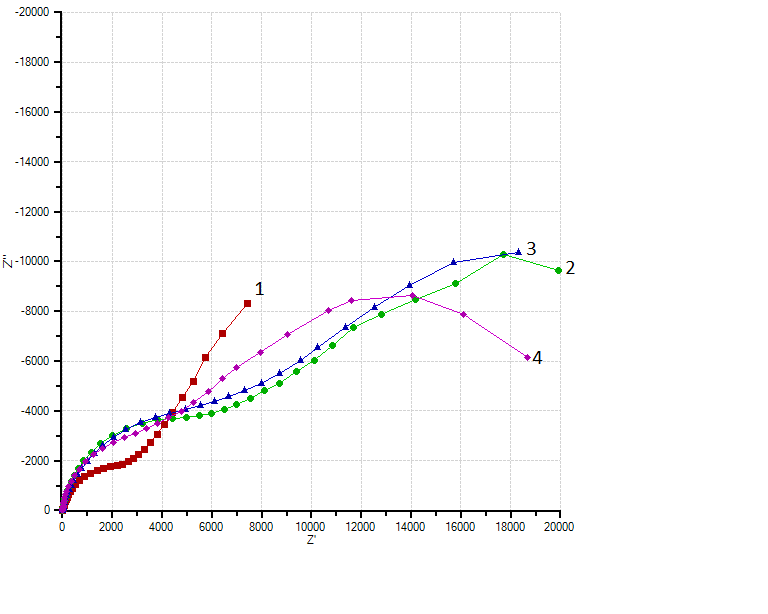

前一阵发了一个讨论的帖子，可能是因为没有什么具体的数据，就沉了。所以再传张图请教一下，如下。
数据是铝合金激光表面重熔处理之后在NaCl中24h浸泡得到的。图中1号是未经处理的样品，2,3,4号是处理过的。
我用Zsimpwin拟合了数据，电路是R(Q(R(QR))).我的问题是，我不知道如何解释括号里的两个R。不知道第一个解释为电子转移步骤电阻，第二个解释为传质过程的电阻行吗？请问传质过程电阻是不是也属于极化电阻的一部分？

求助交流阻抗谱分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-13 23:59:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

dangshao

禁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
zlin: ECEPI+1, 鼓励应助！ 2014-03-14 07:54:11
derekqian: 金币+5, ★★★很有帮助 2014-03-14 18:49:30
分析如下：
1、根据拟合电路中的两个电容和三个电阻以及Nyquist图中可见，铝合金激光表面重熔处理表面应该是形成了新的膜层;电路的两个时间常数在电路图中并联；
2、括号里的两个R，前一个应该是形成的新膜层电阻Rf，后一个是电荷转移电阻Rct，这个拟合电路可以参照电镀和化学镀等方面的阻抗分析的相关文献；
3、你可以极化电阻定义，Rp=Rs+Rf+Rct+R，是表征总电阻的一个参数，因此传质电阻也是属于极化电阻的！！
4、李宁编著的《电化学测量方法》中的第六章阻抗中有你需要的阻抗基础知识，你还是认真看看吧，如果想再深入了解学习，你可以将曹楚南阻抗谱导论看看！
赞一下 回复此楼
我相信
2楼2014-03-14 07:35:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
derekqian: 金币+2, ★★★很有帮助 2014-03-16 04:13:04
传质过程电阻当然属于极化电阻的一部分

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2014-03-14 14:14:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by dangshao at 2014-03-14 07:35:59
分析如下：
1、根据拟合电路中的两个电容和三个电阻以及Nyquist图中可见，铝合金激光表面重熔处理表面应该是形成了新的膜层;电路的两个时间常数在电路图中并联；
2、括号里的两个R，前一个应该是形成的新膜层电阻 ...

好吧，我认为的传质电阻也属于极化电阻的一部分，我只是看到一篇文章把我搞糊涂了。那我想请教一下，如果我想比较处理前和处理后的耐蚀性，是不是必须参考极化电阻的大小，也就是Rf+Rct或者是再加上传质过程的电阻？如果是这样的话，相信你从图上也能感觉到，我拟合出来的未处理的Rct比处理后的Rct大很多，那么总的极化电阻，反正变成未处理的更大了。这就跟我极化曲线和浸泡实验的结果都不一致了。请问在分析的时候我应该选哪一个值作为参考？请指点一下，感谢！
赞一下 回复此楼
4楼2014-03-14 18:48:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by ngwang at 2014-03-14 14:14:24
传质过程电阻当然属于极化电阻的一部分

谢谢回复！请问比较耐蚀性的话，是不是可以不考虑传质电阻，因为它基本跟反应本身没什么关系啊？
赞一下 回复此楼
5楼2014-03-14 19:00:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dangshao

禁虫 (正式写手)
★ ★ ★
感谢参与，应助指数 +1
derekqian: 金币+3, ★★★很有帮助 2014-03-16 04:13:39
本帖内容被屏蔽
6楼2014-03-14 22:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by dangshao at 2014-03-14 22:47:53
针对你的问题可以这样回答，极化电阻是评价总体耐蚀性的指标，其实主要是指Rf和Rct的和，Rf和Rct两个电阻的大小会因为不同的处理工艺而产生变化，我个人认为单独用Rf或Rct其实说明不了什么问题！传质电阻有点儿笼统 ...

那Rct-Cdl这一组元件中Rct如果在浸泡过程中随时间发生变化，尤其是发生不规则的变化，有没有什么合理的解释呢？我看到有文章说Rct-Cdl这组元件里可能包括了传质或者扩散过程，所以随着腐蚀的进行出现了不规则的变化。这样的解释合理吗？关于这些机理的分析我的问题有点多，不好意思啊。多谢！
赞一下 回复此楼
7楼2014-03-15 06:03:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ngwang

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
derekqian: 金币+5, ★★★很有帮助 2014-03-16 03:50:22
引用回帖:
5楼: Originally posted by derekqian at 2014-03-14 19:00:51
谢谢回复！请问比较耐蚀性的话，是不是可以不考虑传质电阻，因为它基本跟反应本身没什么关系啊？...

传质电阻一定要考虑，这是最基本的东西

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2014-03-15 07:35:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dangshao

禁虫 (正式写手)
本帖内容被屏蔽
9楼2014-03-15 07:54:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

derekqian

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by ngwang at 2014-03-15 07:35:10
传质电阻一定要考虑，这是最基本的东西
...

多谢了啊！
回复此楼
10楼2014-03-16 03:51:45
