[求助] 交流阻抗谱分析——扫描频率范围该设多少？

刚开始学习交流阻抗，请高手帮忙分析一下。
机器是CHI 660A，三电极，工作电极是钙钛矿粉体+镍粉（质量比1:4），电解液7M  KOH，参比是Hg/HgO。
初始电压=开路电压，振幅5mV，频率10kHz-1mHz（第一个图），100kHz-0.5mHz（第二个图）
第一个图中频区的半圆好像没扫完一样，也没有出现低频的直线，这是为什么啊？

看了点这方面的资料还以为是扫描频率范围太小，所以把频率范围扩大，可是好像没什么效果，而且扫描时间特别长，还出来了一个向下掉的折线……看了下各位大虾的贴貌似是说，测试的截止频率太低不好，因为太低的频率就不仅仅是此状态下的扩散过程了，太长的时间可能会造成状态的改变。那我应该怎么办呢？怎样才能把曲线测得更完整，最好能把后面的直线测出来？

10kHz-1mHz

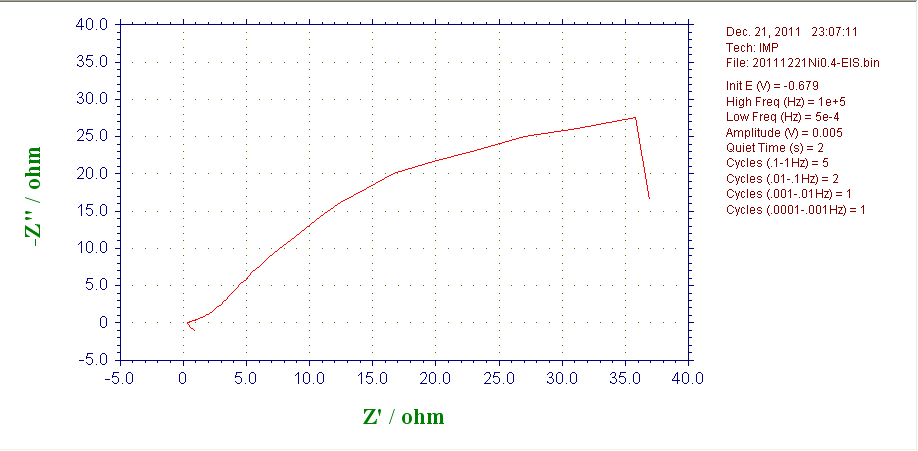

100kHz-0.5mHz
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-12-22 12:12:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

huhehe

金虫 (小有名气)
huhehe: 回帖置顶 2011-12-23 10:33:27
各位大虾帮帮忙啊，小的感激不尽！
今天白天一直在线，不做实验了，就等着大家的指导
灰常感谢！
赞一下(1人) 回复此楼
2楼2011-12-23 10:26:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

观澜

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
huhehe(金币+1): ★有帮助 2011-12-23 12:21:45
内容已删除
赞一下 回复此楼
抟扶摇而上
3楼2011-12-23 10:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liguijuan513

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
huhehe(金币+2): ★★★很有帮助 2011-12-23 12:11:25
你可以试着把high freq 给为十的六次方，low freq 的数值改变可以改变测试时间
赞一下 回复此楼
最大的敌人是自己！
4楼2011-12-23 11:13:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhehe

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 观澜 at 2011-12-23 10:46:40:
我们做阻抗用得电解液是铁氰化钾溶液

恩，谢谢回帖啊，我等了好久了。
我们做的镍氢电池，一般都是用KOH
赞一下 回复此楼
5楼2011-12-23 11:42:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhehe

金虫 (小有名气)
引用回帖:
楼: Originally posted by liguijuan513 at 2011-12-23 11:13:40:
你可以试着把high freq 给为十的六次方，low freq 的数值改变可以改变测试时间

可是我们的机子只能做到十的五次方，郁闷
还有，弱弱的问一下那个曲线貌似是在低频方向不完整，增大高频会有什么作用呢？
赞一下 回复此楼
6楼2011-12-23 11:44:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
huhehe(金币+2): ★★★很有帮助 2011-12-23 12:17:17
我在做耐蚀性的时候
0.01Hz-100kHz
你可以试试 这个频率
大概要20分钟左右
赞一下 回复此楼
7楼2011-12-23 11:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhehe

金虫 (小有名气)
引用回帖:
楼: Originally posted by 战国时代 at 2011-12-23 11:53:18:
我在做耐蚀性的时候
0.01Hz-100kHz
你可以试试 这个频率
大概要20分钟左右

这个范围我之前试过，也是感觉没扫完，出不来直线。
弱弱的问一下，这个扫描频率范围是由什么确定的啊？
看贾铮老师的书是说，频率范围由Cd和Rct的倒数确定，就是这两个值越大，扫描频率越小，不知道我的理解对不对？
赞一下 回复此楼
8楼2011-12-23 12:20:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

战国时代

铁杆木虫 (著名写手)
我是看了文献之后才定的
你可以看看你的相关体系的文献
借鉴一下他们的经验 这样会更有针对性的
赞一下 回复此楼
9楼2011-12-23 12:26:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huhehe

金虫 (小有名气)
引用回帖:
楼: Originally posted by 战国时代 at 2011-12-23 12:26:11:
我是看了文献之后才定的
你可以看看你的相关体系的文献
借鉴一下他们的经验 这样会更有针对性的

恩，我们现在做的这个体系比较新，国内外就只有两三个课题组之前做了点研究，但是他们有的没测，有的也是测的曲线不完整，那我再查阅一下别的相关文献，非常感谢！！
赞一下 回复此楼
10楼2011-12-23 13:18:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
