[求助] 求各位帮忙做断口分析 已有5人参与

本人新手,刚接触材料断口,求各位帮忙做下断口分析,下面是在0℃和-40℃的温度下做出的冲击断口SEM图

求各位帮忙做断口分析

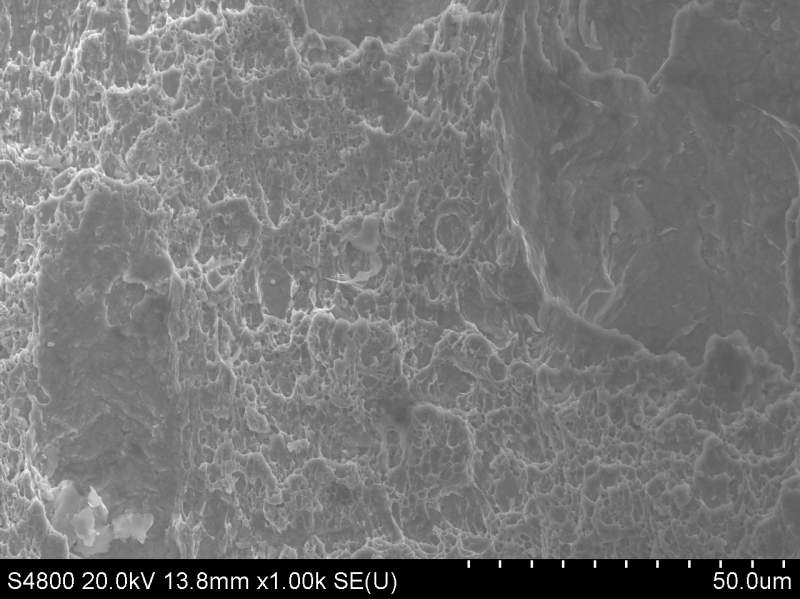

0℃ (1k).jpg


求各位帮忙做断口分析-1

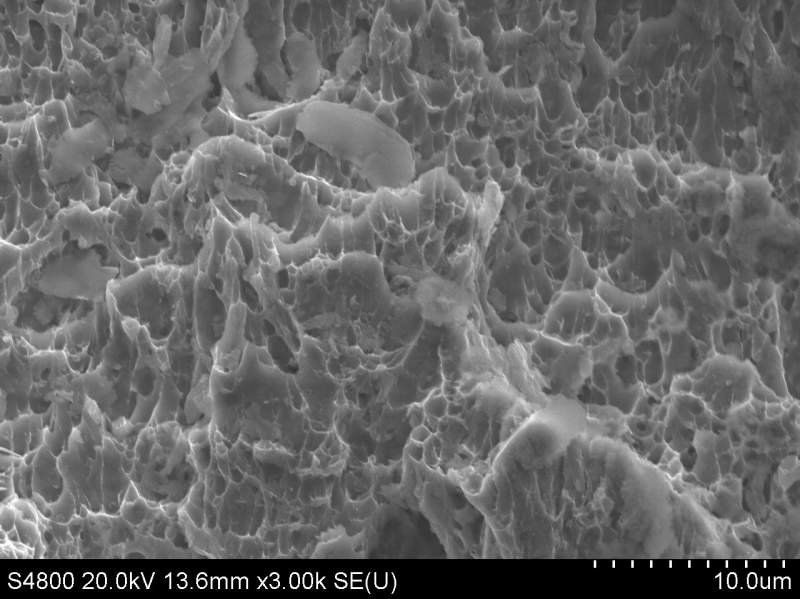

0℃ (3k).jpg

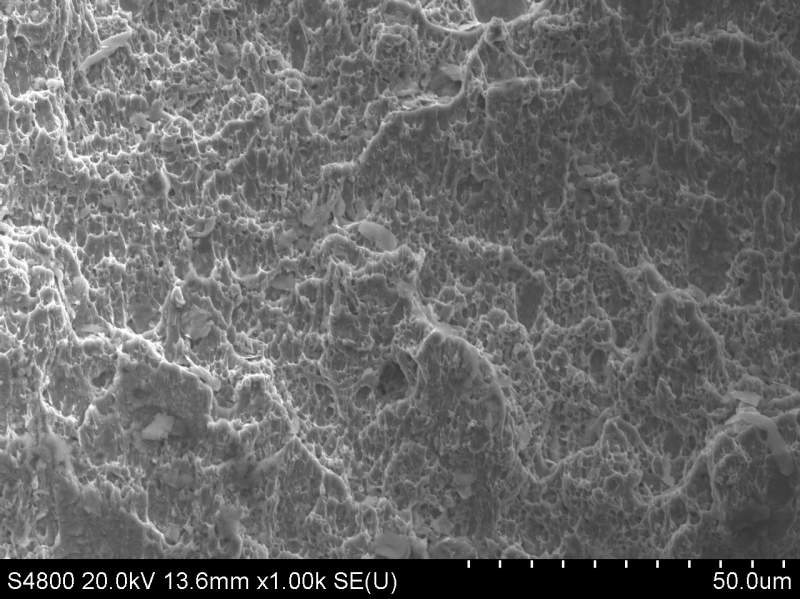

求各位帮忙做断口分析-2

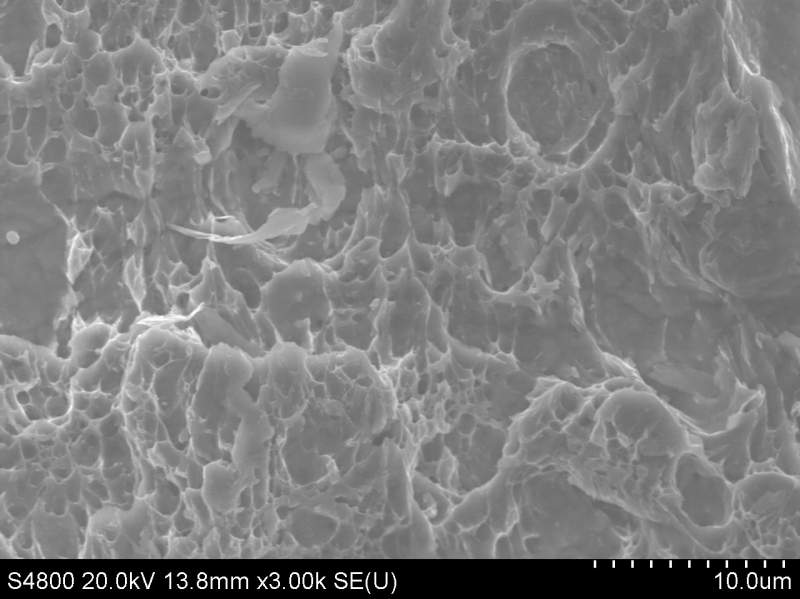

求各位帮忙做断口分析-3
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃书的猫

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
说明下这是什么材料了

[ 发自小木虫客户端 ]
2楼2014-05-16 18:36:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peerless119

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by 吃书的猫 at 2014-05-16 18:36:21
说明下这是什么材料了

是低碳合金钢
3楼2014-05-16 19:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer


【答案】应助回帖

感谢参与,应助指数 +1
全部照片中均存在大量韧窝状形貌,局部有疑似解离断裂的形貌。此仅属我个人看法,意在为楼主抛砖引玉。
4楼2014-05-17 11:10:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peerless119

新虫 (初入文坛)

引用回帖:
4楼: Originally posted by peterflyer at 2014-05-17 11:10:04
全部照片中均存在大量韧窝状形貌,局部有疑似解离断裂的形貌。此仅属我个人看法,意在为楼主抛砖引玉。

那意思就是很大一部分可能是混断咯?
5楼2014-05-17 15:44:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qinglongge

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
感觉有一定剪切特征
6楼2014-05-17 20:01:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

爱书的小熊

新虫 (小有名气)

【答案】应助回帖

楼主是不是把两张照片搞反了  低温下冲击低碳钢更多表现为脆性断裂。
7楼2014-07-06 02:47:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

痛并快乐着

金虫 (小有名气)

【答案】应助回帖

疑似解离的位置建议楼主做一下EDX
0度有大面积的平断面,均匀性比-40差远了

另外整个断面都是类似图示的断口形貌?
8楼2014-07-06 08:57:45
