[求助] 用SEM拍的断口图片，韧窝直径和密度如何定量分析？急！谢谢 已有1人参与

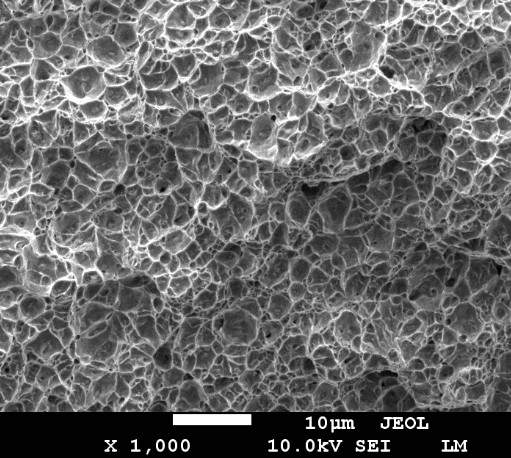

我用扫描电镜拍了拉伸试验断口的图片，仅仅定性分析不够，想对断口进行定量分析，比如韧窝的直径、密度、分布等，这有什么方法可以得到呢？请大家帮帮忙，谢谢！
用SEM拍的断口图片，韧窝直径和密度如何定量分析？急！谢谢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-01 14:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

心中无敌

新虫 (小有名气)
引用回帖:
7楼: Originally posted by madis at 2013-07-03 14:31:00
个人认为， nano measure 比Digitalmicrograph好用，简单方便，直观，而且还是中文版，呵呵……是需要放大的图上人工确定两端点，然后就可以实时获得每个点的直径了……再琢磨琢磨吧...

哦，那就是人工确定两个端点量线段长度了，还是需要一个韧窝一个韧窝的量。我现在是用Digitalmicrograph粒径分布分析的方法来类比分析韧窝尺寸分布的，软件自动统计出韧窝面积，然后我再换算成相同面积的圆的直径的，不知道发表文章这种方法行不行
赞一下(1人) 回复此楼
8楼2013-07-03 16:36:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

心中无敌

新虫 (小有名气)
谢谢你提供的帖子，我基本看过，主要是讨论定性分析的，我是想问问用什么方法定量分析，测量韧窝直径、分布等，不过还是谢谢你。我现在在尝试用Digitalmicrograph软件来做，希望能行。
赞一下 回复此楼
2楼2013-07-02 09:37:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qqwang

铁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
心中无敌(hwweven代发): 金币+1, 感谢参与应助 2013-07-02 12:52:41
心中无敌: 金币+2, ★★★很有帮助, 谢谢，你说的直线拦截法是参照GB/T 6394-2002j金属平均晶粒度测定方法中的第3中截点法么？那得自己数截点的个数么？ 2013-07-02 20:30:28
314977903: 金币+1, 感谢参与应助\(^o^)/~ 2013-07-03 09:20:58
参考晶粒度测定方法，用直线拦截法可解决你说的问题，两者的本质是一样的。
赞一下 回复此楼
3楼2013-07-02 12:33:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madis

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
314977903: 金币+1, 感谢参与应助(^o^)/~ 2013-07-03 09:21:08
心中无敌: 金币+1, ★有帮助 2013-07-03 09:24:02
直径可以采用一个Nano measure的软件来确定，至于密度和分布，我认为还是在单位面积内计数来估算，不是十分准确，因为你的断面本身就不均匀……
赞一下 回复此楼
4楼2013-07-03 09:19:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心中无敌

新虫 (小有名气)
引用回帖:
4楼: Originally posted by madis at 2013-07-03 09:19:28
直径可以采用一个Nano measure的软件来确定，至于密度和分布，我认为还是在单位面积内计数来估算，不是十分准确，因为你的断面本身就不均匀……

Nano measure软件测定直径是不是还是需要人工测量？一张图片上有几百个韧窝，要这样一个一个测量再求平均值吗？
赞一下 回复此楼
5楼2013-07-03 09:24:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

billiards

至尊木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
心中无敌: 金币+1, ★有帮助 2013-07-03 16:33:36
不用软件就要靠人工了。
赞一下 回复此楼
6楼2013-07-03 14:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madis

银虫 (小有名气)

【答案】应助回帖

★
心中无敌: 金币+1 2013-07-03 16:33:43
引用回帖:
5楼: Originally posted by 心中无敌 at 2013-07-03 09:24:18
Nano measure软件测定直径是不是还是需要人工测量？一张图片上有几百个韧窝，要这样一个一个测量再求平均值吗？...

个人认为， nano measure 比Digitalmicrograph好用，简单方便，直观，而且还是中文版，呵呵……是需要放大的图上人工确定两端点，然后就可以实时获得每个点的直径了……再琢磨琢磨吧
赞一下 回复此楼
7楼2013-07-03 14:31:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

madis

银虫 (小有名气)

【答案】应助回帖

★ ★
心中无敌: 金币+2, ★★★很有帮助 2013-07-04 09:17:13
引用回帖:
8楼: Originally posted by 心中无敌 at 2013-07-03 16:36:07
哦，那就是人工确定两个端点量线段长度了，还是需要一个韧窝一个韧窝的量。我现在是用Digitalmicrograph粒径分布分析的方法来类比分析韧窝尺寸分布的，软件自动统计出韧窝面积，然后我再换算成相同面积的圆的直径的 ...

关键是你的尺寸不规整……我也没法评价哪个好，哪个合理了。 在nano measure平台里，你可以选你的目标点，只要你的目标大于10，就会自动给出粒径分布图和相关数据的，而且每个点的尺寸都有记录，很直观……上交大的一牛人开发的……
赞一下 回复此楼
9楼2013-07-03 17:11:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

心中无敌

新虫 (小有名气)
引用回帖:
9楼: Originally posted by madis at 2013-07-03 17:11:44
关键是你的尺寸不规整……我也没法评价哪个好，哪个合理了。 在nano measure平台里，你可以选你的目标点，只要你的目标大于10，就会自动给出粒径分布图和相关数据的，而且每个点的尺寸都有记录，很直观……上交大的 ...

好的，我尝试一下这个软件，不知道发表英文论文这个软件和方法认不认可
赞一下 回复此楼
10楼2013-07-04 09:18:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
