[求助] 求助关于O型网格的问题

求助关于O型网格的问题

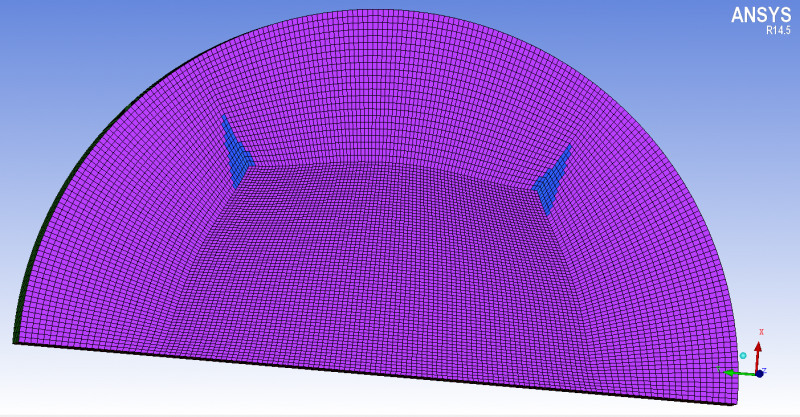

如图,在一个半圆上画O型网格,里面的block的角那儿,蓝色的区域,网格质量稍差,虽然加密网格可以提高质量,但是治标不治本。我想问的是:
1、在圆形、半圆或者四分之一圆上面画网格(不同于圆柱绕流),这些几何体自身就是流动区域,是不是也一定要用O型网格?
2、O型网格里面的block,能不能多分几条边,也就是把里面的四边形block变为多边形block,增加角的数量,从而把角那儿的加密程度减缓,提高网格质量?
3、检查完网格质量,都在0.9以上,但运算时(算的燃烧)火焰的发展却是畸形的,沿外面的部分(发散状网格)和沿里面的部分火焰传播速度不一样,请问这是网格的问题还是算法的问题?
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mumu_home

新虫 (初入文坛)

请问你的火焰传播速度是怎么在fluent中看的呀?
2楼2014-12-08 16:04:24
