[求助] ansys分析O型密封圈密封性能问题 已有1人参与

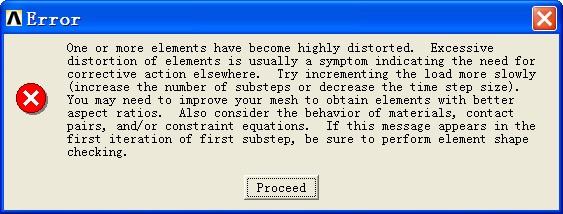

用ansys分析O型密封圈密封性能的时候，各操作都做好了，但最后求解的时候老是报错，出现如图所示的提示，改了好多遍都没有解决。请求哪位前辈给解决一下，小弟感激不尽！！

回复此楼

» 收录本帖的淘帖专辑推荐

加工

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
书山有路勤为径，学海无涯苦作舟。
1楼 2013-05-16 21:43:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-05-17 21:06:45
该出错信息中已经说明：有一些单元发生高度扭曲，这说明你的网格质量很差，需要重新划分网格。可以找出高度扭曲的部位，对该处网格进行细化。
不过，前一段时间我也帮助过意味做 O 形密封圈的网友解决问题，发现除了网格质量外，他的接触设置等也有问题，但是这需要详细了解你的情况才行。
赞一下(1人) 回复此楼
2楼2013-05-17 08:01:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dfl1021

金虫 (小有名气)
引用回帖:
7楼: Originally posted by htbbzzg at 2013-05-20 10:01:50
可以先考虑如下改进：
1  缸体 (包括顶盖和缸筒，共三个与密封圈接触的部份) 部份的网格太粗了，可以把缸体与密封圈接触部份的网格进行细化；
2  接触对的设置缺少了一些地方：缸筒的圆角部位、缸体顶盖与缸筒之间 ...

太感谢前辈了，对我帮助很大。不知道金币怎么送给你，呵呵~~
赞一下(1人) 回复此楼
书山有路勤为径，学海无涯苦作舟。
8楼2013-05-20 22:26:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

dfl1021

金虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-05-17 08:01:33
该出错信息中已经说明：有一些单元发生高度扭曲，这说明你的网格质量很差，需要重新划分网格。可以找出高度扭曲的部位，对该处网格进行细化。
不过，前一段时间我也帮助过意味做 O 形密封圈的网友解决问题，发现除 ...

首先，谢谢你。橡胶单元采用PLANE182单元，这个应该没错吧？网格我用的是自由网格划分，是不是划分的不够细？接触设置应该没有什么问题，采用ANSYS中建立接触对时自动生成的接触单元TARGE169和CONTAI172，建立接触对时按照有限元接触分析中接触对的定义准则确定密封圈作为接触体，轴套和缸筒作为目标体。还希望前辈指导
赞一下 回复此楼
书山有路勤为径，学海无涯苦作舟。
3楼2013-05-17 21:39:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-05-19 08:47:44
仅看你这么简单的介绍，不了解你的详细情况，我实在无能为力。至少你也提供一下具体明细、划分网格和接触对的图片吧。
赞一下 回复此楼
4楼2013-05-18 20:01:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
具体模型
回复此楼
5楼2013-05-18 20:02:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dfl1021

金虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-05-18 20:01:55
仅看你这么简单的介绍，不了解你的详细情况，我实在无能为力。至少你也提供一下具体明细、划分网格和接触对的图片吧。

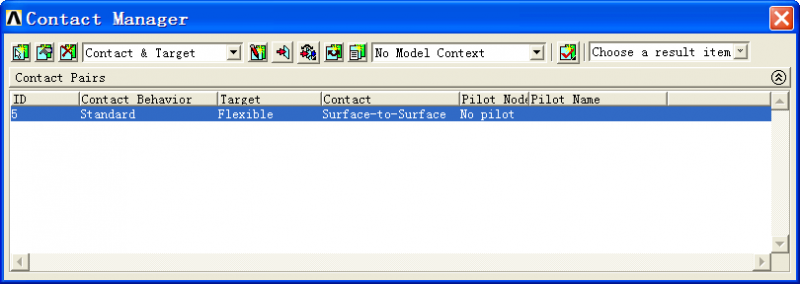

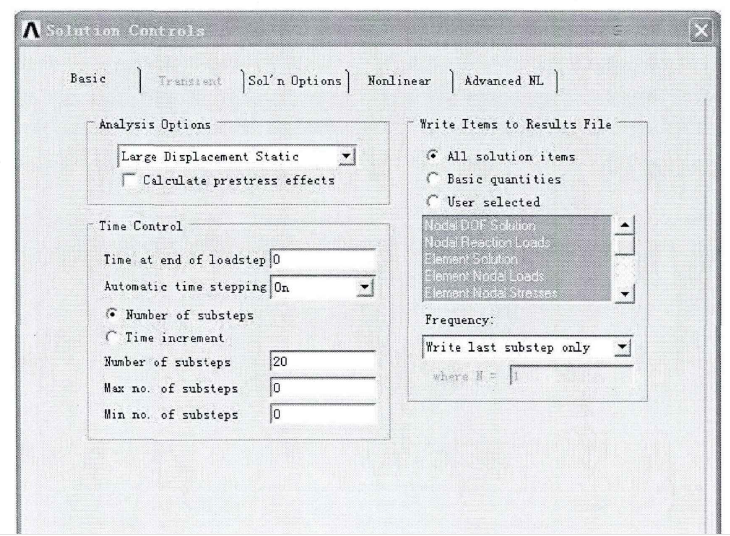

网格划分和接触对如下图1、2、3所示。载荷1是缸筒向下运动一个距离压缩密封圈，载荷2是密封圈左侧受到2MPa的气压，载荷步设置如下图4、5所示。你看看还需要什么信息，非常感谢！！
ansys分析O型密封圈密封性能问题


ansys分析O型密封圈密封性能问题-1


ansys分析O型密封圈密封性能问题-2


ansys分析O型密封圈密封性能问题-3


ansys分析O型密封圈密封性能问题-4
赞一下 回复此楼
书山有路勤为径，学海无涯苦作舟。
6楼2013-05-19 10:03:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ...
dfl1021: 金币+50, ★★★很有帮助, 非常感谢 2013-05-20 22:46:19
xiegangmai: 金币+2, 谢谢参与！ 2013-05-26 12:57:27
可以先考虑如下改进：
1  缸体 (包括顶盖和缸筒，共三个与密封圈接触的部份) 部份的网格太粗了，可以把缸体与密封圈接触部份的网格进行细化；
2  接触对的设置缺少了一些地方：缸筒的圆角部位、缸体顶盖与缸筒之间的间隙部份，都应该设置接触。因为密封圈变形后会在这些部位发生接触；
3  接触对属性中：可以先考虑增加初始调整：闭合间隙和减小穿透；
以下是关于求解设置的：
4  载荷步终止时间没有设置，两个载荷步应该分别设置为 1 和 2；
5  求解设置中： 子步数 20 基本可以，但是最大和最小子步数没有设置。可以分别设置为 100 和 5；
6  写结果文件：Freqency 部份应该设置为： Write Every Substep。
第一个载荷步的计算应该没有什么问题；第二个载荷步如果有问题，可以：增加载荷子步数，加大摩擦系数，修改接触算法 (比如：拉格朗日和惩罚方法)、更改接触刚度的办法 (每次迭代)、探测接触的方法 (按照节点) 和接触行为 (粗糙) 等。
赞一下 回复此楼
7楼2013-05-20 10:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
能解决问题就好，金币无所谓的。
赞一下 回复此楼
9楼2013-05-21 07:08:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Eavenyang

金虫 (初入文坛)

白骨精

【答案】应助回帖

楼主你好，我最近也在做这样的模型，只是我不知道该怎样定义材料性能参数，您能给我一点指示吗？感激不尽！
赞一下 回复此楼
厚积薄发
10楼2015-06-09 13:01:07
