[求助] Gambit，新手求助一个画网格error问题

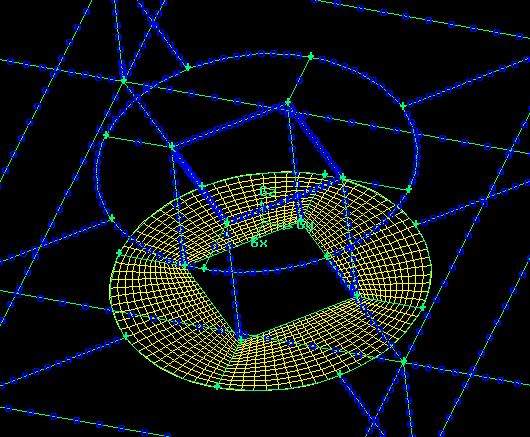

要给如图所示的集合体（一个柱状体中心去掉一个立方体）画网格，选了hex，map。
但是提示有错误：Error：A logical cube for meshing was not able to be found.
Gambit，新手求助一个画网格error问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
努力！努力！
1楼 2013-11-28 21:12:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
楼主正方形与圆连接线上下的网格数目没有对应啊，下面是15，上面是2，应该都设置成15，就可以画了……
赞一下 回复此楼
……
2楼2013-11-29 00:02:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

532546741

木虫 (小有名气)
不会用gambit   帮顶
赞一下 回复此楼
3楼2013-11-29 09:45:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小七工作室1

新虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
icem我觉得处理会比较快
赞一下 回复此楼
4楼2013-11-29 16:40:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maz110

木虫 (小有名气)
引用回帖:
2楼: Originally posted by Scorpio007 at 2013-11-29 00:02:47
楼主正方形与圆连接线上下的网格数目没有对应啊，下面是15，上面是2，应该都设置成15，就可以画了……

.谢谢提醒啊，不过把上面的线网格去除掉后还是出现这样的Error。。，求解答，求抱大腿。。
赞一下 回复此楼
努力！努力！
5楼2013-11-29 16:47:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)
引用回帖:
5楼: Originally posted by maz110 at 2013-11-29 16:47:42
.谢谢提醒啊，不过把上面的线网格去除掉后还是出现这样的Error。。，求解答，求抱大腿。。...

那就把这个部分分成几个规则物体的块再划分网格吧……
赞一下 回复此楼
……
6楼2013-11-29 17:30:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
gambit 该退出历史了
赞一下 回复此楼
7楼2013-11-29 20:20:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

感谢参与，应助指数 +1
看你的分区比较复杂，节点分布好密集。
看你的模型，貌似可以cooper的，建议：
先对一个源面进行网格划分，然后在竖直的方向规定网格节点数量 最后cooper试试看
gambit需要耐心，对一个个体慢慢地cooper，希望到后面LZ的眼睛不要花掉
赞一下(1人) 回复此楼
我要奋斗到底
8楼2013-11-29 23:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hitzhwan

禁虫 (著名写手)
本帖内容被屏蔽
9楼2018-11-05 11:02:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
