| 查看: 2811 | 回复: 9 | ||
柠檬草_味道新虫 (小有名气)
|
[求助]
GAMBIT网格划分求助
|
|

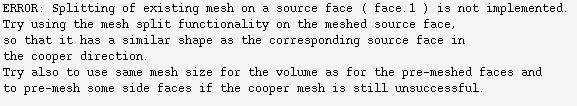

我做的是密封环流场分析，流场模型如下图1所示，用GAMBIT对体划分网格结束时总出现图2所示的问题，划分方法线-面-体，网格数从20万到100多万之间，总是出现这个问题，导致fluent里计算是始终不能收敛。网格大小设置时，径向尺寸0.02和厚度方向尺寸0.002相差较大，再加上是弧线，加大了划分难度，所以不知道主要问题出在哪。希望各位高手帮忙看看，不吝赐教啊，多谢了！ 另外，根据我的模型，如果用cooper方法划分网格，该怎样操作呢？ 我之前试了很多次，可是一直没成功  图1.PNG  图2.PNG [ Last edited by 柠檬草_味道 on 2013-9-11 at 11:25 ] |
回复此楼» 猜你喜欢
建议基金发布提前给出明确的时间点
已经有14人回复
-
范进中举一文的中心思想
已经有5人回复
-
2026国自然函评费到账
已经有17人回复
-
让我中一个面上吧！
已经有15人回复
-
2026年的国家社科基金项目通讯评审的新规则与新动向、新挑战
已经有5人回复
-
跳槽后在研项目怎么办？
已经有10人回复
-
什么时候开奖？
已经有10人回复
-
今天放榜吗？
已经有16人回复
-
93BebMhtakh前后11位开头都是大写
已经有8人回复
-
只有每年这种时候来逛逛小木虫
已经有26人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 用gambit画网格
已经有5人回复
- 关于Gambit分区划网格---新手求教
已经有8人回复
- 新手求助： Gambit 网格划分问题 两个不同区域不同网格密度的划分
已经有3人回复
- gambit里内画这样的网格吗？
已经有10人回复
- gambit 圆筒网格求助！
已经有8人回复
- gambit中网格划分问题
已经有6人回复
- 如何在gambit中查看某一面的网格情况？
已经有5人回复
- 如何修改gambit已建好的模型及划分的网格
已经有4人回复
- Gambit网格分区求助
已经有15人回复
- 求助 gambit中网格划分问题
已经有13人回复
- 内插纽带圆管内流体的gambit网格划分问题
已经有4人回复
- Gambit对筛孔塔板网格划分遇到问题
已经有7人回复
- 【求助】关于GAMBIT中质量不好的网格手动修改
已经有5人回复
- 【求助】关于solidworks中创建模型导入gambit划分网格
已经有6人回复
- 【求助】关于gambit中网格划分时可分区划分问题？
已经有18人回复
- 【求助】在gambit中怎样确定合适的网格数目？
已经有14人回复
- 【求助】Gambit网格左键拖动旋转后怎样恢复原来的显示
已经有6人回复
achilFes1990
木虫 (著名写手)
- 应助: 363 (硕士)
- 金币: 5307.5
- 红花: 21
- 帖子: 1400
- 在线: 197.1小时
- 虫号: 1115537
- 注册: 2010-10-07
- 性别: GG
- 专业: 海洋工程
2楼2013-09-11 15:37:01
柠檬草_味道
新虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1195.3
- 散金: 166
- 红花: 3
- 帖子: 162
- 在线: 134.1小时
- 虫号: 2145741
- 注册: 2012-11-24
- 专业: 工程热物理相关交叉领域
3楼2013-09-12 09:54:23
4楼2013-09-12 10:29:23
柠檬草_味道
新虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1195.3
- 散金: 166
- 红花: 3
- 帖子: 162
- 在线: 134.1小时
- 虫号: 2145741
- 注册: 2012-11-24
- 专业: 工程热物理相关交叉领域
5楼2013-09-12 10:52:37
for_the_king
新虫 (小有名气)
- 应助: 91 (初中生)
- 金币: -169.1
- 红花: 3
- 帖子: 156
- 在线: 4.5小时
- 虫号: 2638376
- 注册: 2013-09-05
- 性别: MM
- 专业: 流体力学
6楼2013-09-12 11:23:54
柠檬草_味道
新虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1195.3
- 散金: 166
- 红花: 3
- 帖子: 162
- 在线: 134.1小时
- 虫号: 2145741
- 注册: 2012-11-24
- 专业: 工程热物理相关交叉领域
7楼2013-09-12 14:15:46
柠檬草_味道
新虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 1195.3
- 散金: 166
- 红花: 3
- 帖子: 162
- 在线: 134.1小时
- 虫号: 2145741
- 注册: 2012-11-24
- 专业: 工程热物理相关交叉领域
8楼2013-09-12 15:54:03
simon884031
金虫 (小有名气)
- 应助: 14 (小学生)
- 金币: 1304
- 红花: 5
- 帖子: 140
- 在线: 103.8小时
- 虫号: 2578667
- 注册: 2013-08-03
- 性别: GG
- 专业: 多相流热物理学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
柠檬草_味道: 金币+10 2013-12-02 14:29:14
柠檬草_味道: 金币+10 2013-12-02 14:29:14
|

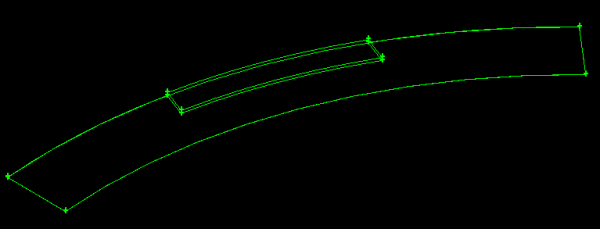

你的模型不算复杂 但你应该把他切块才有办法得到质量好的网格 依我建议如附件〜〜照白色线切块就可以做好了 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : w262h2145741_1378869580_547.png
2013-10-16 23:46:02, 10.76 K
9楼2013-10-16 23:46:09
哇塞骰
铜虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 134.8
- 散金: 25
- 帖子: 152
- 在线: 43.2小时
- 虫号: 2293475
- 注册: 2013-02-22
- 性别: GG
- 专业: 工程热物理相关交叉领域
10楼2013-12-25 20:35:28
40
