[求助] 圆柱挖了一 S 形状孔 网格怎么划分 已有2人参与

一圆柱 挖了一 S 形状 孔 这网格怎么画呢？
用copper 变形好大
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-17 16:04:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

湛河区学者

铁虫 (小有名气)
你这不是已经画好了
赞一下 回复此楼
2楼2014-04-17 20:12:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

感谢参与，应助指数 +1
直接cooper

源面上的网格重新划分一下
赞一下 回复此楼
我要奋斗到底
3楼2014-04-17 21:01:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yang__yang

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
vcd2003: 金币+1, ★有帮助, 是个办法 2014-04-18 09:21:37
可以用ICEM网格划分，内部O型剖分，注意要做做内部面关联block的面，如果觉得还不行，可以做一些拓扑线，这对分析无影响。
赞一下 回复此楼
4楼2014-04-17 22:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcd2003

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by 湛河区学者 at 2014-04-17 20:12:14
你这不是已经画好了

变形的太大，变成三个孔，就根本不成了
赞一下 回复此楼
5楼2014-04-18 09:16:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcd2003

铜虫 (初入文坛)

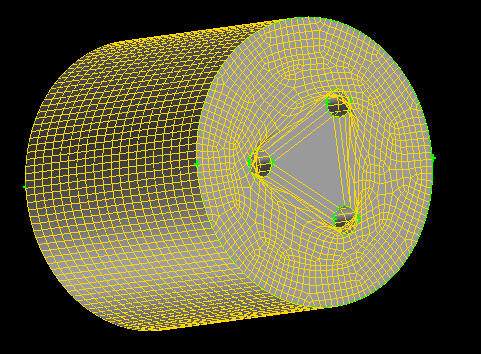

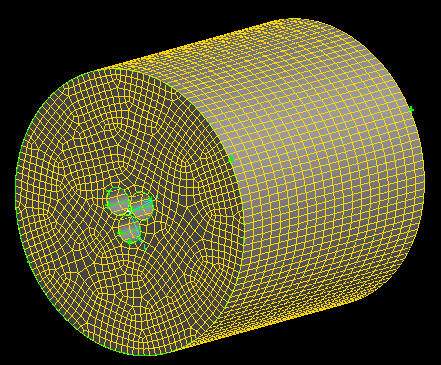

copper，好像不行，我搞了个三个孔，畸变太大
圆柱挖了一 S 形状孔 网格怎么划分


圆柱挖了一 S 形状孔 网格怎么划分-1


圆柱挖了一 S 形状孔 网格怎么划分-2
赞一下 回复此楼
6楼2014-04-18 09:20:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcd2003

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by yang__yang at 2014-04-17 22:50:17
可以用ICEM网格划分，内部O型剖分，注意要做做内部面关联block的面，如果觉得还不行，可以做一些拓扑线，这对分析无影响。

icem还不太会，在内部不太好切，要切好几块，那个孔，不太好切啊
赞一下 回复此楼
7楼2014-04-18 09:24:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yang__yang

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by vcd2003 at 2014-04-18 09:24:28
icem还不太会，在内部不太好切，要切好几块，那个孔，不太好切啊...

把模型发我邮箱18061763267@163.com。
赞一下 回复此楼
8楼2014-04-21 14:14:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcd2003

铜虫 (初入文坛)
引用回帖:
8楼: Originally posted by yang__yang at 2014-04-21 14:14:10
把模型发我邮箱18061763267@163.com。...

非常感谢，模型已经发给你邮箱了，
赞一下 回复此楼
9楼2014-04-21 18:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
