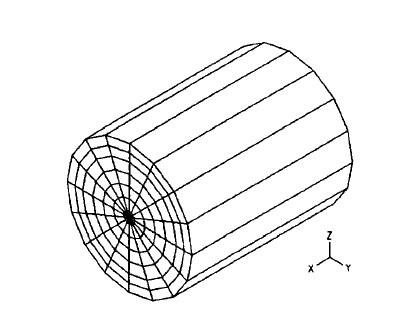

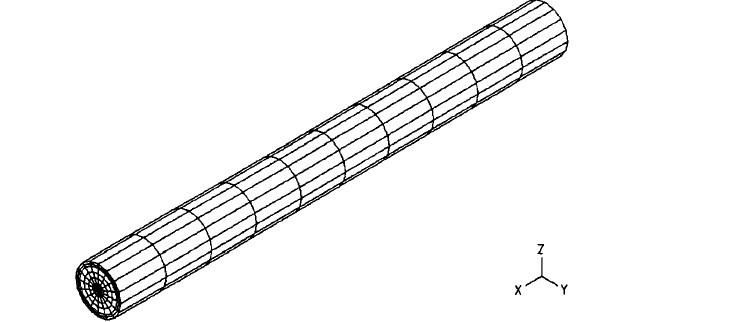

在ansys中，对于一个细长圆柱体，我想划分得到如下图的网格，在截面上网格呈放射状，并且网格较密，在轴向方向，尺寸可以较大，不然在进行计算的时候内存不足，细长圆柱体是由四层粘贴而成，请教一下大家，这个应该如何划分啊，谢谢！




回复此楼

» 收录本帖的淘帖专辑推荐

ansys学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-04-17 15:54:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-04-18 00:17:05
可以先对一个端面划分网格，在扫描生成体网格。
为了使端面网格的形状如同你要求的形状，可以先把端面切割为四组 1/4 的面 (即每一层都用两根互相垂直的直径切分为 4 块)，然后对周向的线段和径向的线段分别设置划分的单元个数，再采用 MAP 方式划分网格。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

rx_w
2楼2013-04-17 20:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rx_w

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by htbbzzg at 2013-04-17 20:53:17
可以先对一个端面划分网格，在扫描生成体网格。
为了使端面网格的形状如同你要求的形状，可以先把端面切割为四组 1/4 的面 (即每一层都用两根互相垂直的直径切分为 4 块)，然后对周向的线段和径向的线段分别设置划 ...

嗯，谢谢哈
回复此楼
3楼2013-04-18 09:04:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
xiegangmai: 金币+2, 谢谢参与！ 2013-04-19 23:12:16
看做什么分析，一般的细长圆柱体建议改用杆单元比较合适。。。。
赞一下 回复此楼
4楼2013-04-18 13:37:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengtion

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by 蓝水卫士 at 2013-04-18 13:37:26
看做什么分析，一般的细长圆柱体建议改用杆单元比较合适。。。。

如果是钢筋，杆单元可以吗
赞一下 回复此楼
5楼2013-09-06 11:26:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝水卫士

木虫 (著名写手)
引用回帖:
5楼: Originally posted by fengtion at 2013-09-06 11:26:59
如果是钢筋，杆单元可以吗...

可以！！！
回复此楼
6楼2013-09-07 12:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

不死蜗牛

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你是想要年轮划分吧，我之前是使用了Vrotate这个命令实现的，先对二维面进行划分，对线划分进行不等长划分，就可以实现！有什么问题可以继续咨询
赞一下 回复此楼
7楼2013-09-10 11:54:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

白灰灰深浅浅

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
能说一下具体的步骤吗？
赞一下 回复此楼
8楼2013-10-17 19:40:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mignon

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 不死蜗牛 at 2013-09-10 11:54:02
你是想要年轮划分吧，我之前是使用了Vrotate这个命令实现的，先对二维面进行划分，对线划分进行不等长划分，就可以实现！有什么问题可以继续咨询

具体什么步骤啊
回复此楼
9楼2014-05-06 11:30:24
