[求助] 长方体与圆柱相贯 结构网格如何划分？ 已有4人参与

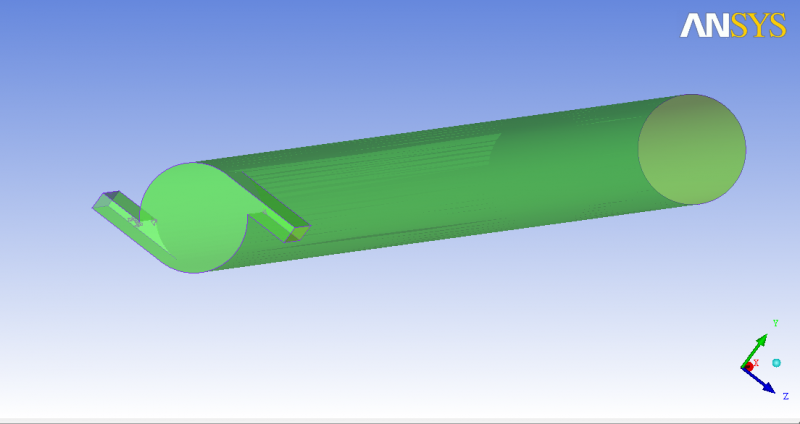

我的计算模型如图片所示，圆柱直径50mm，长约1m；长方体截面尺寸33.3*8.5，与圆柱相切。

我起初用非结构网格计算，加上棱柱层后质量只能在0.1以上，计算结果也不理想。想看看结构网格如何画？谢谢！

长方体与圆柱相贯 结构网格如何划分？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
要做就做到最好！
1楼 2014-04-11 19:44:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
有相切的部分，这个可不好弄，你们一堆人问问题，为什么不上传文件呢。保密工作做的真好。
赞一下(1人) 回复此楼
2楼2014-04-12 10:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

BopuZ

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dragonship at 2014-04-12 10:14:03
有相切的部分，这个可不好弄，你们一堆人问问题，为什么不上传文件呢。保密工作做的真好。

文件在此！求大神赐教！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : s=2.95n=2.x_t
    • 2014-04-13 15:51:59, 9.29 K
要做就做到最好！
3楼2014-04-13 15:52:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
相切的我真是不会，见笑了。太难处理了。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : S_295N1.blk
    • 2014-04-13 21:04:48, 26.92 K
  • 附件 2 : s=2.95n=2.tin
    • 2014-04-13 21:04:49, 20.57 K
4楼2014-04-13 21:05:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lyick

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
4楼: Originally posted by dragonship at 2014-04-13 21:05:12
相切的我真是不会，见笑了。太难处理了。

可以试试块切割+块拉伸

[ 发自小木虫客户端 ]
赞一下 回复此楼
5楼2014-04-14 02:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
将整个模型沿靠近长方体的地方切割为两段，对于没有长方体的部分使用 Vsweep 可以划分六面体网格，其余部分则采用 Free方式划分网格。
赞一下 回复此楼
6楼2014-04-14 06:29:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

感谢参与，应助指数 +1
相切的，尖角低质量网格无法避免
赞一下 回复此楼
我要奋斗到底
7楼2014-04-14 07:58:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
引用回帖:
5楼: Originally posted by lyick at 2014-04-14 02:20:30
可以试试块切割+块拉伸
...

那点简单的我会，要是能处理，我绝不这么说。
赞一下 回复此楼
8楼2014-04-14 08:46:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
