[求助] 简单模型—圆柱体，边缘网格质量差？

小弟的模型之中有个薄圆柱体，直径200毫米，厚度0.02毫米！
圆柱体下表面，edge分成1000份，面QUAD/PAVE
侧面平均分成的10份，用的Proj interval，然后就出现了分布不均匀的情况，上下近壁面层出现了倾斜啊？导致上下两层网格质量奇差，具体见附图！
我试过，用MOVE FACE NODE只移动了一层，没有效果，在线向高手求助，该如何更改！




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-27 13:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
模型图都不给，就这么两张大图能说明什么？
赞一下 回复此楼
我要奋斗到底
2楼2012-12-27 14:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
引用回帖:
2楼: Originally posted by 5超7 at 2012-12-27 14:15:12
模型图都不给，就这么两张大图能说明什么？

得蒙指导，感谢！不知道是否需要上传DBS文件？就是用GAMBIT画的一个简单圆柱体！
赞一下 回复此楼
3楼2012-12-27 14:28:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kaiko2010

新虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-12-27 21:54:42
newfly1234: 金币+1, ★有帮助, 没人给出具体办法，感谢你的回复吧！我请教老师自己解决啦！ 2012-12-28 10:14:18
楼主，你的模型长度与直径的比值为10000:1，网格密度得控制好

赞一下 回复此楼
4楼2012-12-27 14:40:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
引用回帖:
3楼: Originally posted by newfly1234 at 2012-12-27 14:28:02
得蒙指导，感谢！不知道是否需要上传DBS文件？就是用GAMBIT画的一个简单圆柱体！...

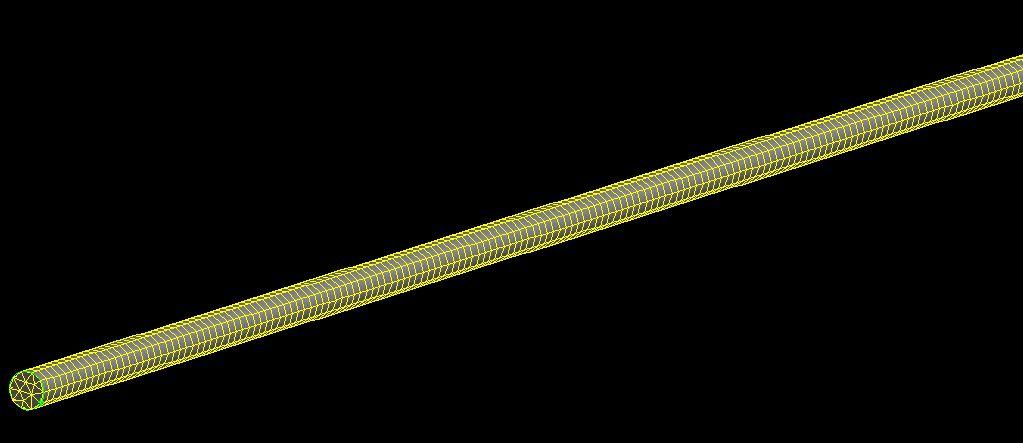

楼上画得还可以
回复此楼
我要奋斗到底
5楼2012-12-27 14:43:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
pressure groove-1.jou(202B)
http://kuai.xunlei.com/d/LnU4DaJR6OrbUAQAff0?p=130497
pressure groove-1.trn(456B)
http://kuai.xunlei.com/d/LnU4DaRR6OrbUAQAfb1?p=130497
pressure groove-1.dbs(114MB)
http://kuai.xunlei.com/d/LnU4DaNR6OrbUAQAb37?p=130497
赞一下 回复此楼
6楼2012-12-27 14:58:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
引用回帖:
4楼: Originally posted by kaiko2010 at 2012-12-27 14:40:58
楼主，你的模型长度与直径的比值为10000:1，网格密度得控制好


正相反，长径比1：10000啊！是扁形的！不知道该如何控制？
赞一下 回复此楼
7楼2012-12-27 15:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟
★
xiegangmai: 金币+1, 谢谢参与 2013-01-06 14:31:06
引用回帖:
7楼: Originally posted by newfly1234 at 2012-12-27 15:00:48
正相反，长径比1：10000啊！是扁形的！不知道该如何控制？...

楼主你老师给你想什么办法解决的呢？你的模型缺陷很大！长宽比这么大，不合理啊
赞一下 回复此楼
我要奋斗到底
8楼2012-12-28 19:53:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
引用回帖:
8楼: Originally posted by 5超7 at 2012-12-28 19:53:12
楼主你老师给你想什么办法解决的呢？你的模型缺陷很大！长宽比这么大，不合理啊...

实际实验台尺寸比例比这个还要失调咧！
老师让我在侧面加一条线，让边属于侧面，对边进行分10分，而不是侧面（注意这里），其余的感觉都差不多！

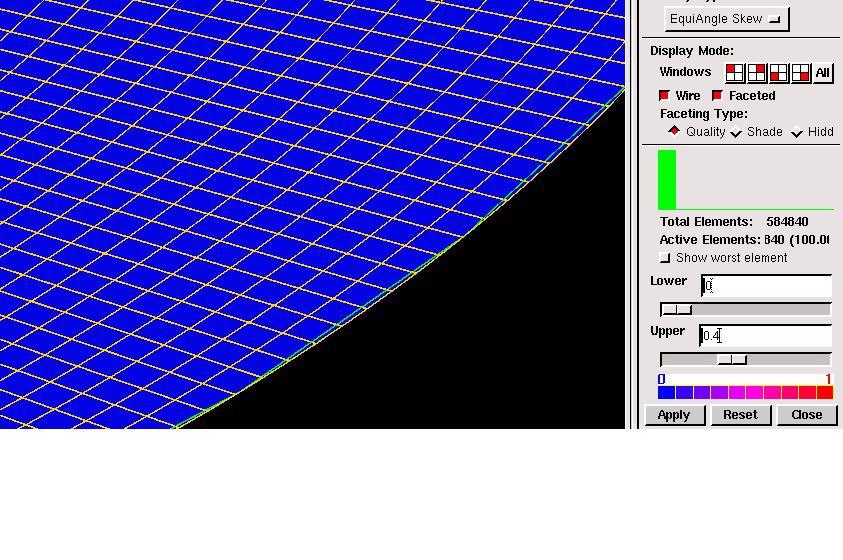

新的网格质量见附图，还请广大虫友们一起交流指点！

赞一下 回复此楼
9楼2012-12-29 16:12:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newfly1234

木虫 (小有名气)
请问，3D模型的网格质量除了查看equiangle skew和equisize skew之外，还要关注aspect ratio嘛？应该控制在什么范围呢？除了这几个，还有什么指标呢？请大家不吝赐教！
赞一下 回复此楼
10楼2012-12-29 16:29:40
