[求助] 这个网格如何画出来请问？ 已有1人参与

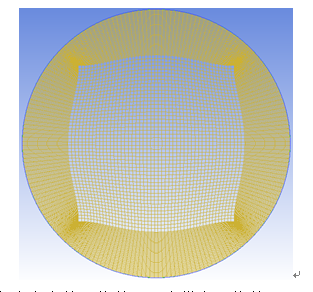

模型如下，一个简单的圆柱体。
     其入口的那个圆面，怎么画出中间稀疏，沿着圆周方向稠密细致的网格呢？
     需要在圆柱体内部再画一个正方体以辅助画网格吗？

这个网格如何画出来请问？


这个网格如何画出来请问？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学海无涯乐作舟
1楼 2014-09-23 14:41:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
千里平原: 金币+5, ★★★★★最佳答案 2014-09-23 15:22:02
ICEM中的O体型网格，稍微学学就会了
赞一下 回复此楼
才情似水，假期如梦
2楼2014-09-23 15:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

千里平原

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 佳廷主夫 at 2014-09-23 15:01:17
ICEM中的O体型网格，稍微学学就会了

ICEM 还要安装ANSYS吧。   时间比较紧，能教一下如何用Gambit画这个网格吗？
赞一下 回复此楼
学海无涯乐作舟
3楼2014-09-23 15:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫
引用回帖:
3楼: Originally posted by 千里平原 at 2014-09-23 15:17:15
ICEM 还要安装ANSYS吧。   时间比较紧，能教一下如何用Gambit画这个网格吗？...

gambit也能画，建立辅助线面可以做到，调节线上的节点数
赞一下 回复此楼
才情似水，假期如梦
4楼2014-09-23 15:20:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

千里平原

新虫 (小有名气)
引用回帖:
4楼: Originally posted by 佳廷主夫 at 2014-09-23 15:20:50
gambit也能画，建立辅助线面可以做到，调节线上的节点数...

比如在圆面内画出一个正方形，
然后在正方形的几个边上画出合适节点，
正方形内部的网格好画，然后
正方形的边与圆周之间的网格，如何对应上？
另外，辅助正方形最后要怎么处理？忽略它的存在，将流体区域设置为圆柱体内？ 还是想办法删除正方形？
赞一下 回复此楼
学海无涯乐作舟
5楼2014-09-23 15:24:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫
引用回帖:
5楼: Originally posted by 千里平原 at 2014-09-23 15:24:44
比如在圆面内画出一个正方形，
然后在正方形的几个边上画出合适节点，
正方形内部的网格好画，然后
正方形的边与圆周之间的网格，如何对应上？
另外，辅助正方形最后要怎么处理？忽略它的存在，将流体区域设置 ...

圆周上节点与正方形边节点数相同才行
辅助的正方形设置为内部面等，在流体区域设置中全部选为流体，这样就只多了面，不多体
不过我没这样做过，理论上是这样的
赞一下 回复此楼
才情似水，假期如梦
6楼2014-09-23 15:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjushang

捐助贵宾 (正式写手)
引用回帖:
2楼: Originally posted by 佳廷主夫 at 2014-09-23 15:01:17
ICEM中的O体型网格，稍微学学就会了

你好，请问一下，用O型网格的时候，内部的block处于四个角的位置，网格质量较差，能不能改变block的变数，使之不止4个边，而是更多边，这样边与边的衔接处角度就会比较缓，网格质量高一点。另外，如果调整使内部的网格数和外部不一样？如果是规定block边上的点的话，会使内部的边上的点和圆形的边上的点一样的吧？
赞一下 回复此楼
王城的姓氏都改写 我还在这里守着夜 等什么从灰烬里面 破茧成蝶
7楼2014-09-24 19:51:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳廷主夫

铁杆木虫 (著名写手)

虫虫
引用回帖:
7楼: Originally posted by tjushang at 2014-09-24 19:51:38
你好，请问一下，用O型网格的时候，内部的block处于四个角的位置，网格质量较差，能不能改变block的变数，使之不止4个边，而是更多边，这样边与边的衔接处角度就会比较缓，网格质量高一点。另外，如果调整使内部的 ...

第一个问题我没用过，不知道怎么调成多边形
第二个问题是可以调整的，在边上调整节点的时候不勾选copy parameters就可以。圆的曲线是和block关联的，所以block有多少节点在圆上就有多少
赞一下 回复此楼
才情似水，假期如梦
8楼2014-09-25 12:36:57
