[交流] 大家知道ansys workbench里面自带的meshing模块能画结构化网格吗

知道ICEM结构化网格很强，但是不知道自带的meshing模块能不能，毕竟这是ansys自己推出的，感觉应该也挺强大才对~~~~
我刚接触这个meshing，感觉挺方便，但是貌似画出来的都是非结构化的呢
回复此楼

» 本帖已获得的红花（最新10朵）

sichanglong

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2012-12-18 12:15:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

112010109

金虫 (初入文坛)
★ ★
wenwen1002(金币+1): 谢谢参与
wenwen1002: 金币+1 2013-11-15 00:17:53
workbench自带的画网格的功能不比icem差，关键是你要像icem建块那样，把你的体切割成合适的小块，还有对那几个划分方法的熟练掌握，我曾经在仿真科技论坛，看到一个大神用meshing画出了一个斜齿轮的全六面体网格。建议先学会sizing和mesh method这些都可以帮助你完成六面体网格，尤其sweep命令，只要你是拉伸体，画出来的基本都是质量较高的六面体
赞一下(2人) 回复此楼
19楼2013-11-12 15:38:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aliuyichen

铜虫 (初入文坛)
★ ★ ★
wenwen1002(金币+1): 谢谢参与
xiegangmai: 金币+2, 谢谢参与 2012-12-19 23:15:27
可以划分的，但是模型不太规则的话就有点困难了。
不过，你可以把模型冻结并Slice，然后From New Part，这样结点就共享了。。。。
赞一下(1人) 回复此楼
17楼2012-12-19 15:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小虫子被鸟吃

新虫 (小有名气)
★
wenwen1002(金币+1): 谢谢参与
引用回帖:
19楼: Originally posted by 112010109 at 2013-11-12 15:38:13
workbench自带的画网格的功能不比icem差，关键是你要像icem建块那样，把你的体切割成合适的小块，还有对那几个划分方法的熟练掌握，我曾经在仿真科技论坛，看到一个大神用meshing画出了一个斜齿轮的全六面体网格。建 ...

确实是的
sizing还是很好用的
赞一下(1人) 回复此楼
21楼2013-11-13 20:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)
★
wenwen1002(金币+1): 谢谢参与
好像应该可以的哦，只是没用过~~~~~~~~
赞一下 回复此楼
5楼2012-12-18 12:41:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenwen1002

木虫 (小有名气)
楼上果然都是为了金币么.....
赞一下 回复此楼
7楼2012-12-18 14:59:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

龙天1987

金虫 (小有名气)
★
wenwen1002(金币+1): 谢谢参与
能，wb用着真不错
回复此楼
8楼2012-12-18 15:20:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenwen641558

金虫 (小有名气)
★
wenwen1002(金币+1): 谢谢参与
可以的
回复此楼
9楼2012-12-18 15:49:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liubgs

铜虫 (初入文坛)
★
wenwen1002(金币+1): 谢谢参与
感觉meshing画出来的网格 质量也不错  虽然很少画结构网格
赞一下 回复此楼
10楼2012-12-18 18:13:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenwen1002

木虫 (小有名气)
引用回帖:
8楼: Originally posted by 龙天1987 at 2012-12-18 15:20:40
能，wb用着真不错

具体腻？是要设置什么东西么？我就用基本的多域法加上膨胀层画的，质量还行，可是感觉网格总体形状总是不如icem画的规整，icem的四四方方的看着
赞一下 回复此楼
12楼2012-12-18 18:29:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xjy0791

至尊木虫 (文坛精英)
★
wenwen1002(金币+1): 谢谢参与
可以的
回复此楼
14楼2012-12-18 19:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sichanglong

铁虫 (小有名气)
★
wenwen1002(金币+1): 谢谢参与
送鲜花一朵
还不会用，看帮助，一般都是，几何模型-》网格-》求解器设置，应该可以
赞一下 回复此楼
15楼2012-12-18 22:06:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zengyk

木虫 (正式写手)
★ ★
wenwen1002(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与 2012-12-19 23:15:21
简单的几何体是可以的，但是稍微复杂的几何体，又想化结构化的mesh，还是用ICEM吧，虽然这个ICEM入门很难
赞一下 回复此楼
16楼2012-12-19 11:00:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hua672

新虫 (初入文坛)
★
wenwen1002(金币+1): 谢谢参与
应该可以的，
回复此楼
18楼2013-11-11 15:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jwhhwj123

禁虫 (初入文坛)
★ ★
wenwen1002(金币+1): 谢谢参与
wenwen1002: 金币+1 2013-11-15 00:17:57
本帖内容被屏蔽
20楼2013-11-13 08:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a_boy_a_girl

禁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
22楼2014-12-18 21:32:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

俊俊好可爱

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖

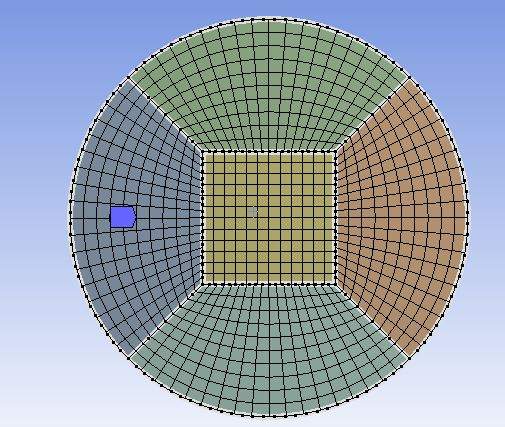

我刚学，楼主知道这个是怎么回事么，中间的正方形和四周网格不是一体的啊
大家知道ansys workbench里面自带的meshing模块能画结构化网格吗
赞一下 回复此楼
23楼2015-04-19 12:50:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

549670679

银虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉meshing画出来的网格 质量也不错  虽然很少画结构网格
赞一下 回复此楼
24楼2015-04-20 22:04:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yjf11230301

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
ANSYS meshing划分结构化六面体网格，需要在Design Modeler里面做好完善的前处理，基本都切成可以mapped的形状，是可以生成的，但是很多结构，如果要在DM中切出来，非常困难，甚至不行，举个例子：等直径的两个管子，垂直相贯，那DM无能为力，只有ICEMCFD。这是个简单例子，复杂的自然也是这样，ICEMCFD对块的操作有  自顶向下和自底向上，很灵活。AM的sizing功能，在ICEMCFD中用part定义就行了，AM的BOI功能，我觉得就是吸收了ICEMCFD的mesh density功能，一模一样，AM只能是 球形，ICEMCFD中形状更加丰富一点，但是一般球形就足够用了。
对于不太实用结构化六面体网格的，建议学习AM，不然还是学习ICEMCFD。
赞一下(3人) 回复此楼
25楼2015-12-11 20:03:10
