[求助] fluent后处理云图 已有2人参与

最近对我做的流场又进行了修改 按照其他人的建议 重新计算了流畅 还是有点问题 希望各位大神指导

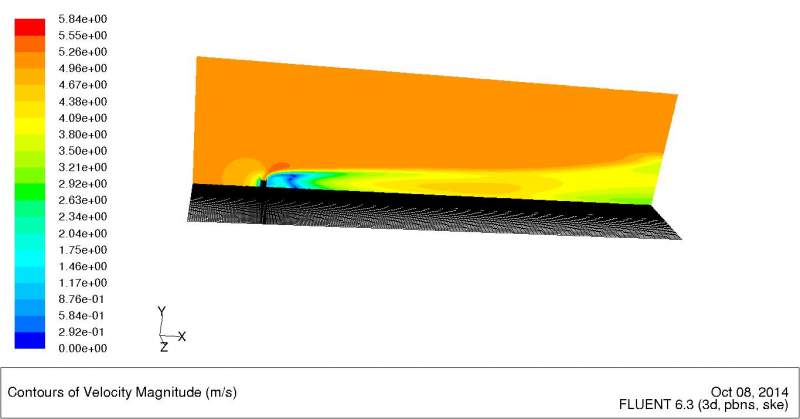

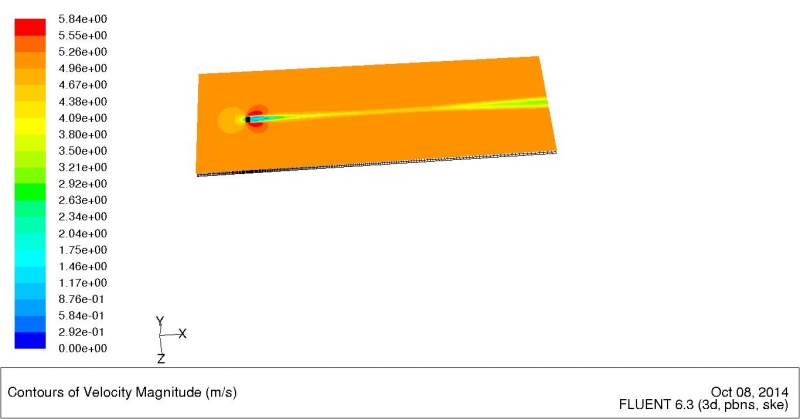

下图是速度云图 可以看到 在烟囱后面速度一直有影响 我的计算区域 烟囱后面有2600m 一个小小的烟囱会影响那么远么 这是什么问题呢

fluent后处理云图


fluent后处理云图-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-10-08 09:44:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
能否把问题以及相应的几何体描述一下，不然让人教难理解
赞一下 回复此楼
2楼2014-10-08 09:47:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
2楼: Originally posted by phujie at 2014-10-08 09:47:53
能否把问题以及相应的几何体描述一下，不然让人教难理解

好的 谢谢你 我算的是一个3000*2000*1000m的计算区域内 有一个5*4*10m的烟囱  烟囱前方400m 后方2600m，区域的左侧边界是速度入口 右侧边界是自由流动出口 区域的两侧边界及顶部边界是对称边界 烟囱的顶部是速度入口边界  然后用的k-epsilon湍流模型 计算后的速度场
赞一下 回复此楼
3楼2014-10-08 09:50:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
2楼: Originally posted by phujie at 2014-10-08 09:47:53
能否把问题以及相应的几何体描述一下，不然让人教难理解

刚描述的有误 烟囱尺寸是30*50*40
赞一下 回复此楼
4楼2014-10-08 09:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

区域左侧边界为什么用速度入口？你想一下真实的烟囱情况，在烟往上流动的时候还会有大气流动会对烟进行稀释，而你这边没有，同时在计算过程中你左侧边界又是速度入口，烟当然会不断右侧流动。。。。拖尾也是情理之中
赞一下 回复此楼
5楼2014-10-08 10:39:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
5楼: Originally posted by phujie at 2014-10-08 10:39:11
区域左侧边界为什么用速度入口？你想一下真实的烟囱情况，在烟往上流动的时候还会有大气流动会对烟进行稀释，而你这边没有，同时在计算过程中你左侧边界又是速度入口，烟当然会不断右侧流动。。。。拖尾也是情理之中

可是对于空气流场来讲 不设置成速度入口 设置成什么呢 左侧设置成速度入口 就是指的你说的在烟往上流动的时候还会有大气流动会对烟进行稀释吧 你觉得我应该怎样设置 给点意见好不好 这样的模型和边界条件设置也是我自己的想法 谢谢
赞一下 回复此楼
6楼2014-10-08 10:57:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
5楼: Originally posted by phujie at 2014-10-08 10:39:11
区域左侧边界为什么用速度入口？你想一下真实的烟囱情况，在烟往上流动的时候还会有大气流动会对烟进行稀释，而你这边没有，同时在计算过程中你左侧边界又是速度入口，烟当然会不断右侧流动。。。。拖尾也是情理之中

好像我描述的有误  我是指区域的前方边界是速度入口 后方是outflow 两侧和顶部都是对称边界 是这样子的
赞一下 回复此楼
7楼2014-10-08 10:58:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
5楼: Originally posted by phujie at 2014-10-08 10:39:11
区域左侧边界为什么用速度入口？你想一下真实的烟囱情况，在烟往上流动的时候还会有大气流动会对烟进行稀释，而你这边没有，同时在计算过程中你左侧边界又是速度入口，烟当然会不断右侧流动。。。。拖尾也是情理之中

其实我要计算的就是一个流场 想模拟烟囱出来的烟的流动 但是总是有各种问题 不知道是不是我的想法从头到尾就是错误的
赞一下 回复此楼
8楼2014-10-08 11:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

phujie

至尊木虫 (知名作家)

【答案】应助回帖

引用回帖:
8楼: Originally posted by ccchhhfff at 2014-10-08 11:06:30
其实我要计算的就是一个流场 想模拟烟囱出来的烟的流动 但是总是有各种问题 不知道是不是我的想法从头到尾就是错误的...

建议楼主先查下相关文献，主要看下文献上的边界调节是怎么设置的
赞一下 回复此楼
9楼2014-10-08 11:13:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ccchhhfff

新虫 (正式写手)
引用回帖:
9楼: Originally posted by phujie at 2014-10-08 11:13:50
建议楼主先查下相关文献，主要看下文献上的边界调节是怎么设置的...

相关文献中文的都看的差不多了 英文的一直没找到相关的 基本上设置也是按照文献说的那样 但是有一点是 好多文献都是绕流建筑物的 而我的是烟囱
赞一下 回复此楼
10楼2014-10-08 11:18:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
