[求助] fluent后处理,能显示具体数值吗

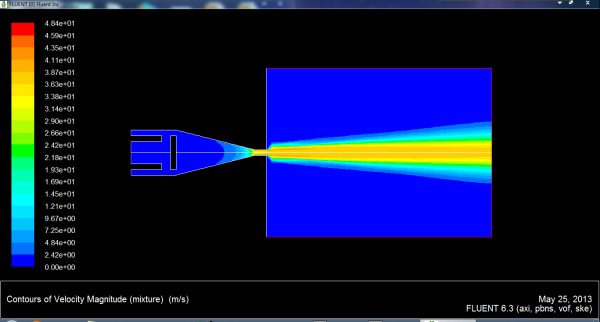

假如我已经得到速度分布图,比如下图,颜色最深的蓝色表示速度范围为0~2.42m/s,如果我想知道具体某一处的速度等于多少(比如说坐标为(3,2)点处的速度大小),而不是一个范围,如何实现?
  因为我对结果的预估值应该是很小的一个数,但是不为0,所以必须得到具体数值。
fluent后处理,能显示具体数值吗
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

从小事做起,从基础做起
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fatsen

金虫 (小有名气)

【答案】应助回帖

★
感谢参与,应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-06-15 10:34:23
可以,导出即可。file→export
2楼2013-06-15 08:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ytuym

木虫 (著名写手)

【答案】应助回帖

★
感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-08-11 22:14:50
可以,导出数据处理即可。
3楼2013-06-15 10:42:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄老邪cmht

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
az801625az: 金币+5, ★★★★★最佳答案 2013-06-15 22:47:12
xiegangmai: 金币+2, 谢谢参与! 2013-06-23 22:40:01
首先,假如你要导出点(1,1)处的x方向的速度,则先要建立点(1,1),方法是在surface-point中建立,然后去file-export ,选择tecplot,选择需要导出的点,以及想要得到的参数如x-vlocity,保存该data文件,然后用excel打开,就可以看到
4楼2013-06-15 21:48:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

az801625az

银虫 (小有名气)

引用回帖:
4楼: Originally posted by 黄老邪cmht at 2013-06-15 21:48:56
首先,假如你要导出点(1,1)处的x方向的速度,则先要建立点(1,1),方法是在surface-point中建立,然后去file-export ,选择tecplot,选择需要导出的点,以及想要得到的参数如x-vlocity,保存该data文件,然后用 ...

对不起,是我看错了还是什么,用“excel”打开?
从小事做起,从基础做起
5楼2013-06-15 22:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动力火锅87

银虫 (小有名气)

★
xiegangmai: 金币+1, 谢谢参与! 2013-06-23 22:40:14
引用回帖:
5楼: Originally posted by az801625az at 2013-06-15 22:56:56
对不起,是我看错了还是什么,用“excel”打开?...

可以保存case and data 在tecplot 做切片处理 完全可以得到具体的值
6楼2013-06-16 09:24:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

黄老邪cmht

金虫 (正式写手)

★
xiegangmai: 金币+1, 谢谢参与! 2013-06-23 22:40:19
引用回帖:
5楼: Originally posted by az801625az at 2013-06-15 22:56:56
对不起,是我看错了还是什么,用“excel”打开?...

你没有看错哈。。你可以用excel
打开看看。。。。。。
7楼2013-06-16 12:42:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一月的河

木虫 (小有名气)

★ ★
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-11 22:15:01
导出后tecplot处理,有个功能,可以在你想要的位置点一下,就可以出现那个位置的数值了,祝楼主成功
8楼2013-08-09 16:07:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

看小人书

木虫 (著名写手)

引用回帖:
4楼: Originally posted by 黄老邪cmht at 2013-06-15 21:48:56
首先,假如你要导出点(1,1)处的x方向的速度,则先要建立点(1,1),方法是在surface-point中建立,然后去file-export ,选择tecplot,选择需要导出的点,以及想要得到的参数如x-vlocity,保存该data文件,然后用 ...

如果是一条直线呢?用excel打开是一堆数据啊 怎么找呢?
9楼2013-12-21 18:03:11
