[求助] FLUENT显示压力分布云图有一条白线是什么原因

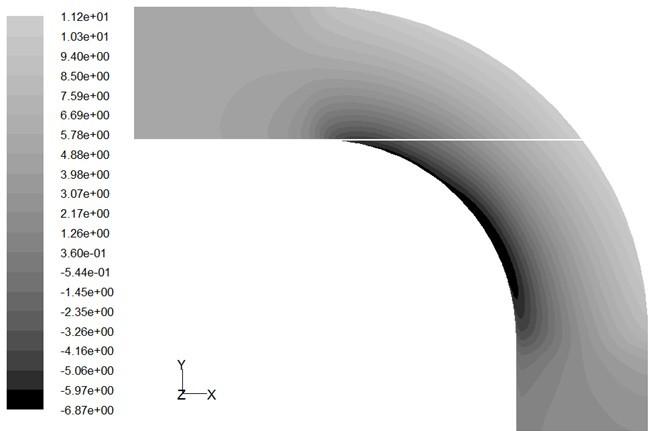

中间有一条白线是什么原因，怎么去除？
回复此楼

» 收录本帖的淘帖专辑推荐

Gambit与Fluent算例

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-27 22:11:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

cyber_plug

铜虫 (小有名气)
★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！非应助请勿选择“应助回帖” 2013-02-28 11:44:51
xiegangmai: 仿真EPI-1, 谢谢参与！非应助请勿选择“应助回帖” 2013-02-28 11:45:13
xiegangmai: 仿真EPI+1, 应助指数-1, 不好意思，操作失误，请谅解！ 2013-02-28 11:45:46
那里你确定有网格？把你图形的基本轮廓线建立出来，看看那是属于什么位置啊~~
赞一下 回复此楼
上善若水，俭以养德。
2楼2013-02-27 23:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

深表无赖

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
kapiancancan: 金币+5 2013-02-28 10:25:14
xiegangmai: 金币+1, 谢谢参与！ 2013-02-28 11:44:34
引用回帖:
8楼: Originally posted by kapiancancan at 2013-02-28 09:53:28
这是截图啊，这个上面没有白线

...

你试试File-hardcopy的保存方法，看下图形的效果
赞一下(2人) 回复此楼
一坨
11楼2013-02-28 10:15:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

深表无赖

金虫 (正式写手)
感谢参与，应助指数 +1
xiegangmai: 应助指数-1, 谢谢参与！非应助请勿选择“应助回帖” 2013-02-28 11:45:22
导进来的网格也是这样么，其他类型的诸如矢量图，流线图也是这样的么
赞一下 回复此楼
一坨
3楼2013-02-28 08:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kapiancancan

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 深表无赖 at 2013-02-28 08:59:55
导进来的网格也是这样么，其他类型的诸如矢量图，流线图也是这样的么

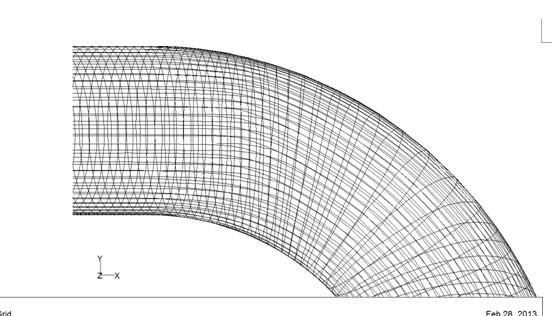

网格和矢量图显示都是对的，在FLUENT 上看也看不出来，只有复制到word上才出现那条线
赞一下 回复此楼
4楼2013-02-28 09:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kapiancancan

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by cyber_plug at 2013-02-27 23:05:41
那里你确定有网格？把你图形的基本轮廓线建立出来，看看那是属于什么位置啊~~

应该是有网格的啊

赞一下 回复此楼
5楼2013-02-28 09:46:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
引用回帖:
4楼: Originally posted by kapiancancan at 2013-02-28 09:43:29
网格和矢量图显示都是对的，在FLUENT 上看也看不出来，只有复制到word上才出现那条线...

你是怎么复制的哦
赞一下 回复此楼
一坨
6楼2013-02-28 09:48:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kapiancancan

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 深表无赖 at 2013-02-28 09:48:07
你是怎么复制的哦...

copy to clipboard a啊
赞一下 回复此楼
7楼2013-02-28 09:52:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kapiancancan

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 深表无赖 at 2013-02-28 09:48:07
你是怎么复制的哦...

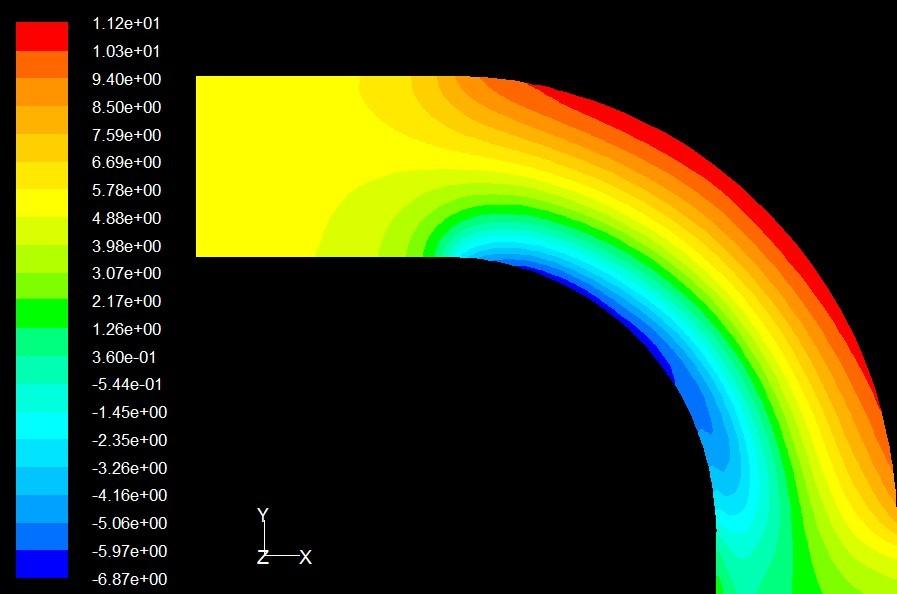

这是截图啊，这个上面没有白线

赞一下 回复此楼
8楼2013-02-28 09:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-02-28 11:45:58

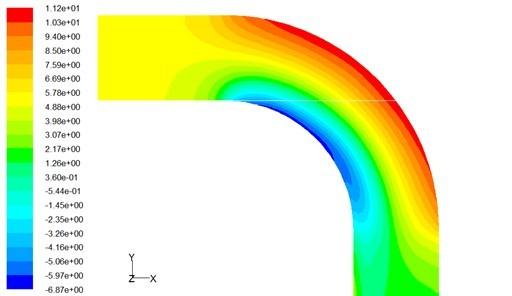

你多复制几次试试 或者你复制成改色的图片 page setup 颜色那项选择color
赞一下 回复此楼
9楼2013-02-28 09:54:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kapiancancan

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by btcancancan at 2013-02-28 09:54:31
你多复制几次试试 或者你复制成改色的图片 page setup 颜色那项选择color

一样的啊

赞一下 回复此楼
10楼2013-02-28 10:02:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
