[求助] 用fluent出来的压强云图怎么还有负值 已有2人参与

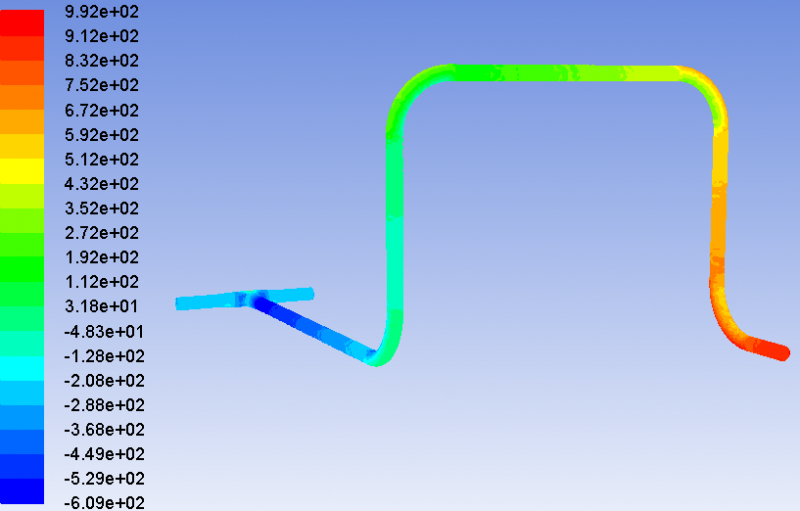

我研究的课题是利用fluent模拟矿浆管道的磨损  现在出来的压强云图是这个样子的  谁能告诉我为什么

用fluent出来的压强云图怎么还有负值
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2015-03-13 10:44:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dayangshi2b

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wsb1345289: 金币+10, ★★★很有帮助, 谢谢 继续再给解释一下 2015-03-16 11:16:53
在Define——Operating Conditions…中，所示的Operating Pressure你输入的是多少？压强云图所示的气压以这个值为基础上下变化。
赞一下 回复此楼
善于帮助别人，别人才能帮助自己！
2楼2015-03-13 18:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jason_Cindy

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
wsb1345289: 金币+10, ★★★★★最佳答案, 感谢高手指点 金币不多略表心意 2015-03-16 11:15:27
你入口设置的是压力入口还是速度入口，，如果是速度入口的话就不难解释了，泊努力方程，流速大压强就会减小，，你云图上的压强是表压吧
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wsb1345289
3楼2015-03-13 20:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsb1345289

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by dayangshi2b at 2015-03-13 18:17:03
在Define——Operating Conditions…中，所示的Operating Pressure你输入的是多少？压强云图所示的气压以这个值为基础上下变化。

101325pa
回复此楼
4楼2015-03-16 11:07:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsb1345289

新虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by Jason_Cindy at 2015-03-13 20:38:09
你入口设置的是压力入口还是速度入口，，如果是速度入口的话就不难解释了，泊努力方程，流速大压强就会减小，，你云图上的压强是表压吧

速度入口   是表压   那这种情况应该如何调整  不出现负压
赞一下 回复此楼
5楼2015-03-16 11:13:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yakamy

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by wsb1345289 at 2015-03-16 11:13:07
速度入口   是表压   那这种情况应该如何调整  不出现负压...

这个应该是静压 静压为负的应该是正常的
你开总压的云图应该不会有负的了
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

wsb1345289
6楼2015-03-17 11:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsb1345289

新虫 (初入文坛)
送红花一朵
引用回帖:
6楼: Originally posted by yakamy at 2015-03-17 11:05:58
这个应该是静压 静压为负的应该是正常的
你开总压的云图应该不会有负的了...

恩  这个图是静压的   绝对压力是正的   能给我解释一下静压为负   为什么正常
赞一下 回复此楼
7楼2015-03-17 16:32:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yakamy

铁虫 (初入文坛)
内容已删除
回复此楼
8楼2015-03-17 17:22:34
