[求助] 请教:fluent动网格计算过程中计算域内压力出现负值,求讨论 已有2人参与

最近在用动网格计算,计算的流域可以简化为一个管内物体的运动,以稳态时定为初始条件,进口压力边界条件120MPa,出口压力边界条件0MPa,稳态计算时在出口处出现了负压力,但是不大,就忽略了,在应用动网格计算后,随着计算的进行,管内的负压力区域越来越大,不知道出现负压力是怎么回事,请遇到过类似问题或者知道原因的朋友们大家讨论一下,谢谢啦,新手
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bennglove

铜虫 (小有名气)

出口压力0Mpa

这种情况如果在出口没有留有足够的过渡区,在计算区伴随着漩涡,很容易出现负压力
4楼2014-02-17 17:05:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
378419026: 金币+3, ★有帮助 2014-02-21 13:39:18
你开空化了没有?在没有开空化模型时,复杂流场中很容易出现负压。在你计算的流场中,负压区本该产生空化的,可是你没有考虑空化的情况,所以会出现负压区。另外,要读绝对压力啊,相对压力要加上参考压力值。
7楼2014-02-17 19:29:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)

引用回帖:
8楼: Originally posted by 378419026 at 2014-02-17 19:46:55
请教怎么开空化啊...

FLUENT没用过,不熟悉,我用的是cfx,好像在model->multiphase 中打开,具体选项需要好好研究下,看看帮助文档。1.你用的什么湍流模型?2.你说“进口压力边界条件120MPa,出口压力边界条件0MPa,稳态计算时在出口处出现了负压力”,你出口设置为定压0,怎么会有出口负压呢?3.你的结果收敛了吗?
10楼2014-02-17 20:11:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)

引用回帖:
11楼: Originally posted by 378419026 at 2014-02-17 20:45:32
嗯,我研究研究fluent的空化模型。1.我用的k-w湍流模型;2.就是在查看压力云图时,查看的范围初始选择的是自动,然后在压力的范围内显示有负压力,在网上查说看看负压出现在什么地方,所以把压力查看的自动选项去除 ...

额,出口设置为0,那你设置参考压力为1atm了吧。非定常的计算收敛了吗?看你模型,进口小压力大,然后流道突然增大,而且很不规则,说明1.在流道扩散处流动很复杂,2.流道内流动复杂。不知道你的网格怎么样,流动复杂的地方网格需要特别加密,这个很重要。
12楼2014-02-17 20:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluid00

禁虫 (小有名气)

★ ★
378419026: 金币+2, ★有帮助 2014-02-21 13:39:34
本帖内容被屏蔽

14楼2014-02-18 09:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

引用回帖:
15楼: Originally posted by 你的网格 at 2014-02-18 09:59:26
如果残差波动大部分在e-4以上,计算不能算收敛。网格上再做好点吧,可以用结构网格试试。很多收敛问题都是网格引起的。你用的非结构网格吧,计算域里有几个狭缝你怎么处理的?用非结构很难处理的。你把各段的直径告 ...

嗯,确实用的是非结构网格,因为流域的形状变化比较复杂没规律,查非机构网格的适应性比较好些,所以选用的非机构。整个流域都是选好网格类型和网格尺寸后直接划分的,至于狭缝之前想的是把其都单独切割成单独的体,单独划分体网格,但是因为缝隙尺寸相对比较小,和其上下的体差距比较大,所以放弃了,就采取划分整个流域的体网格了,能加好友吗?流域是用Pro-E扣的,可以发给你,谢谢啦
18楼2014-02-18 10:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

378419026

铁虫 (初入文坛)

是我没说明白吗,大家有什么没看懂的地方可以问我,希望能讨论下,请教了
2楼2014-02-13 19:09:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

没人遇到过计算过程中出现持续负压力的情况么,请教
3楼2014-02-17 15:21:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by bennglove at 2014-02-17 17:05:58
出口压力0Mpa

这种情况如果在出口没有留有足够的过渡区,在计算区伴随着漩涡,很容易出现负压力

是因为伴有漩涡所以导致负压出现的吗?确实计算的流域内有漩涡的出现
5楼2014-02-17 19:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

引用回帖:
4楼: Originally posted by bennglove at 2014-02-17 17:05:58
出口压力0Mpa

这种情况如果在出口没有留有足够的过渡区,在计算区伴随着漩涡,很容易出现负压力

足够的过渡区的意思是不是就是需要把出口的流域加长那?请教了
6楼2014-02-17 19:18:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

引用回帖:
7楼: Originally posted by 你的网格 at 2014-02-17 19:29:30
你开空化了没有?在没有开空化模型时,复杂流场中很容易出现负压。在你计算的流场中,负压区本该产生空化的,可是你没有考虑空化的情况,所以会出现负压区。另外,要读绝对压力啊,相对压力要加上参考压力值。

请教怎么开空化啊
8楼2014-02-17 19:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)

引用回帖:
8楼: Originally posted by 378419026 at 2014-02-17 19:46:55
请教怎么开空化啊...

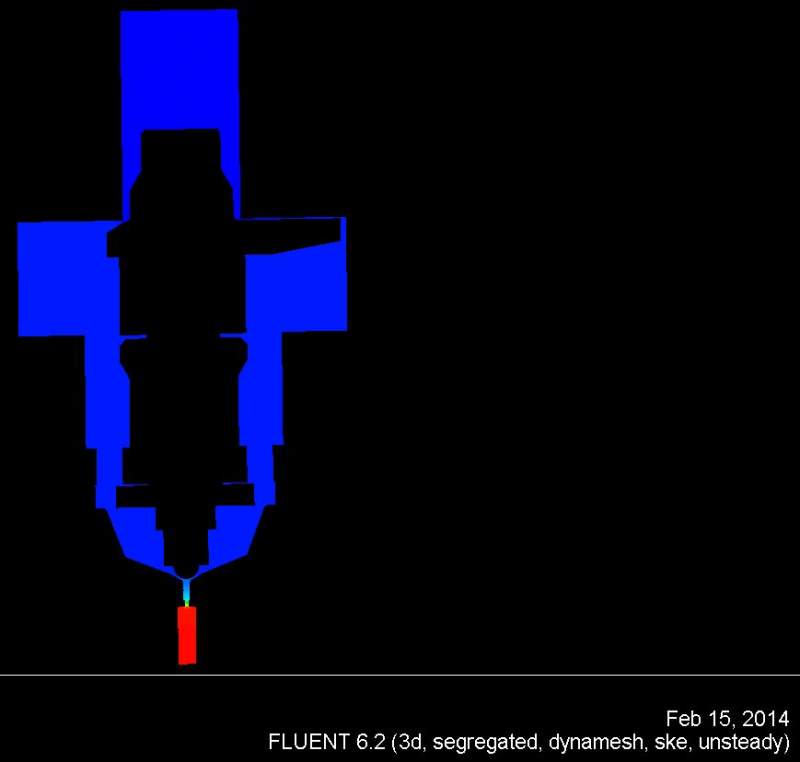

附图为我的流域模型,下端为压力进口,上端为压力出口,中间的整个蓝色部分都是负压的区域
请教:fluent动网格计算过程中计算域内压力出现负值,求讨论

9楼2014-02-17 19:48:57
