小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 请教：fluent动网格计算过程中计算域内压力出现负值，求讨论
262/3返回列表上一页123下一页
查看: 5381  |  回复: 25
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

378419026

铁虫 (初入文坛)
引用回帖:
10楼: Originally posted by 你的网格 at 2014-02-17 20:11:57
FLUENT没用过，不熟悉，我用的是cfx，好像在model->multiphase 中打开，具体选项需要好好研究下，看看帮助文档。1.你用的什么湍流模型？2.你说“进口压力边界条件120MPa，出口压力边界条件0MPa，稳态计算时在出 ...

嗯，我研究研究fluent的空化模型。1.我用的k-w湍流模型；2.就是在查看压力云图时，查看的范围初始选择的是自动，然后在压力的范围内显示有负压力，在网上查说看看负压出现在什么地方，所以把压力查看的自动选项去除了，自己定义的是负压到0的这样一个范围，显示的区域就是在出口，所以我说出口出现的负压；3.我定常稳态计算时收敛了，残差下降到e-5，而且进口和出口的流量也相差的不太多。主要是在计算瞬态非定常时负压区域变大了，就像我上传的图片，直接扩大到了整个上面的区域内，新手，接触fluent算流场不久，呵呵
赞一下 回复此楼
11楼2014-02-17 20:45:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)
引用回帖:
11楼: Originally posted by 378419026 at 2014-02-17 20:45:32
嗯，我研究研究fluent的空化模型。1.我用的k-w湍流模型；2.就是在查看压力云图时，查看的范围初始选择的是自动，然后在压力的范围内显示有负压力，在网上查说看看负压出现在什么地方，所以把压力查看的自动选项去除 ...

额，出口设置为0，那你设置参考压力为1atm了吧。非定常的计算收敛了吗？看你模型，进口小压力大，然后流道突然增大，而且很不规则，说明1.在流道扩散处流动很复杂，2.流道内流动复杂。不知道你的网格怎么样，流动复杂的地方网格需要特别加密，这个很重要。
赞一下(1人) 回复此楼
12楼2014-02-17 20:59:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)
引用回帖:
12楼: Originally posted by 你的网格 at 2014-02-17 20:59:37
额，出口设置为0，那你设置参考压力为1atm了吧。非定常的计算收敛了吗？看你模型，进口小压力大，然后流道突然增大，而且很不规则，说明1.在流道扩散处流动很复杂，2.流道内流动复杂。不知道你的网格怎么样，流动复 ...

嗯，操作压力设的是101325Pa，位置设置在出口。非定常计算的残差始终是波动的，据说非定常残差波动也算正常吧，主要观察了进出口的流量，还算是流量守恒。因为不太会拆分画网格，所以是直接生成的体网格，大约300多万的网格，用的混合型网格，扭曲度比较大，最大的在0.92，不过试着调大或调小网格间距了，但是这个扭曲度已经是我能划分出来的最小的了。网格加密我只会在fluent中加密，用gambit划分的网格。
赞一下 回复此楼
13楼2014-02-18 08:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluid00

禁虫 (小有名气)
★ ★
378419026: 金币+2, ★有帮助 2014-02-21 13:39:34
本帖内容被屏蔽
14楼2014-02-18 09:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)
引用回帖:
13楼: Originally posted by 378419026 at 2014-02-18 08:47:12
嗯，操作压力设的是101325Pa，位置设置在出口。非定常计算的残差始终是波动的，据说非定常残差波动也算正常吧，主要观察了进出口的流量，还算是流量守恒。因为不太会拆分画网格，所以是直接生成的体网格，大约300多 ...

如果残差波动大部分在e-4以上，计算不能算收敛。网格上再做好点吧，可以用结构网格试试。很多收敛问题都是网格引起的。你用的非结构网格吧，计算域里有几个狭缝你怎么处理的？用非结构很难处理的。你把各段的直径告诉我吧
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

378419026
15楼2014-02-18 09:59:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)
引用回帖:
14楼: Originally posted by fluid00 at 2014-02-18 09:59:07
首先要理解Fluent里面对压力的叫法，不能一出现负值压力就主观认为是错误的。
Fluent里面的压力主要有表压力(Gausge Pressure)，参考压力(Operating Pressure)两个名词来记录你设置的值。
表压加上参考压力就等于 ...

因为刚接触fluent不久，所以有很多概念确实不是很明确，入口设置为压力入口是因为知道入口的压力，用的segregated求解器，好想是说选这个就是不可压流动吧，我计算的真实流体是燃油，实际应该是可压缩流体，但是作为初始简单计算就很多选的默认的设置值，请教下，可压与不可压在设置上区别在哪那？是不是可压缩的话需要设置密度的udf那？像您说的假如我是不可压入口又应该设置什么边界条件？
赞一下 回复此楼
16楼2014-02-18 10:32:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)
送红花一朵
引用回帖:
15楼: Originally posted by 你的网格 at 2014-02-18 09:59:26
如果残差波动大部分在e-4以上，计算不能算收敛。网格上再做好点吧，可以用结构网格试试。很多收敛问题都是网格引起的。你用的非结构网格吧，计算域里有几个狭缝你怎么处理的？用非结构很难处理的。你把各段的直径告 ...

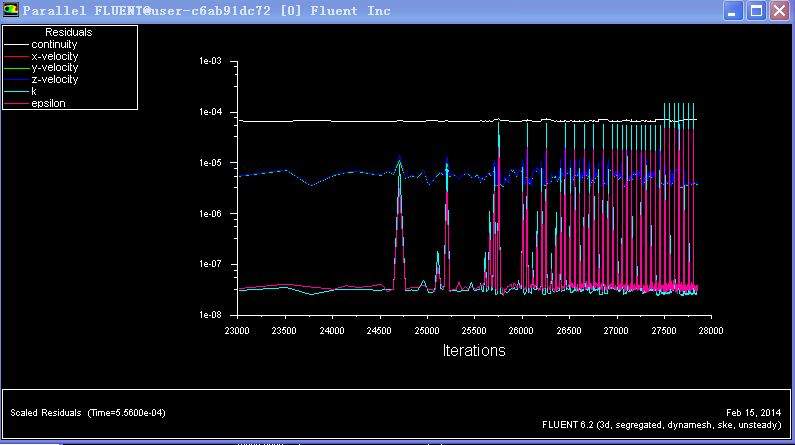

这是我的残差曲线，应该还算是收敛的吧，您看看
请教：fluent动网格计算过程中计算域内压力出现负值，求讨论
赞一下 回复此楼
17楼2014-02-18 10:45:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)
引用回帖:
15楼: Originally posted by 你的网格 at 2014-02-18 09:59:26
如果残差波动大部分在e-4以上，计算不能算收敛。网格上再做好点吧，可以用结构网格试试。很多收敛问题都是网格引起的。你用的非结构网格吧，计算域里有几个狭缝你怎么处理的？用非结构很难处理的。你把各段的直径告 ...

嗯，确实用的是非结构网格，因为流域的形状变化比较复杂没规律，查非机构网格的适应性比较好些，所以选用的非机构。整个流域都是选好网格类型和网格尺寸后直接划分的，至于狭缝之前想的是把其都单独切割成单独的体，单独划分体网格，但是因为缝隙尺寸相对比较小，和其上下的体差距比较大，所以放弃了，就采取划分整个流域的体网格了，能加好友吗？流域是用Pro-E扣的，可以发给你，谢谢啦
赞一下(1人) 回复此楼
18楼2014-02-18 10:56:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

你的网格

金虫 (正式写手)
引用回帖:
16楼: Originally posted by 378419026 at 2014-02-18 10:32:47
因为刚接触fluent不久，所以有很多概念确实不是很明确，入口设置为压力入口是因为知道入口的压力，用的segregated求解器，好想是说选这个就是不可压流动吧，我计算的真实流体是燃油，实际应该是可压缩流体，但是作 ...

可压缩没做过，我做的是水泵啊，流体不可压。。。燃油计算。。。可压缩一定要考虑，很大的差别。看看fluent的帮助文件吧，一般可以找到的，虽然慢一点，但是可以学到很多东西。我只能帮你到这里了
赞一下 回复此楼
19楼2014-02-18 11:10:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

378419026

铁虫 (初入文坛)
引用回帖:
19楼: Originally posted by 你的网格 at 2014-02-18 11:10:20
可压缩没做过，我做的是水泵啊，流体不可压。。。燃油计算。。。可压缩一定要考虑，很大的差别。看看fluent的帮助文件吧，一般可以找到的，虽然慢一点，但是可以学到很多东西。我只能帮你到这里了...

就是先当不可压计算不行吗，因为主要关心的是运动的部件所受到的力的情况，帮帮忙吧
赞一下 回复此楼
20楼2014-02-18 11:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
