| 查看: 7019 | 回复: 15 | |||
[交流]
fluent中如何得到云图或者矢量图对应的曲线图
|
|||
|

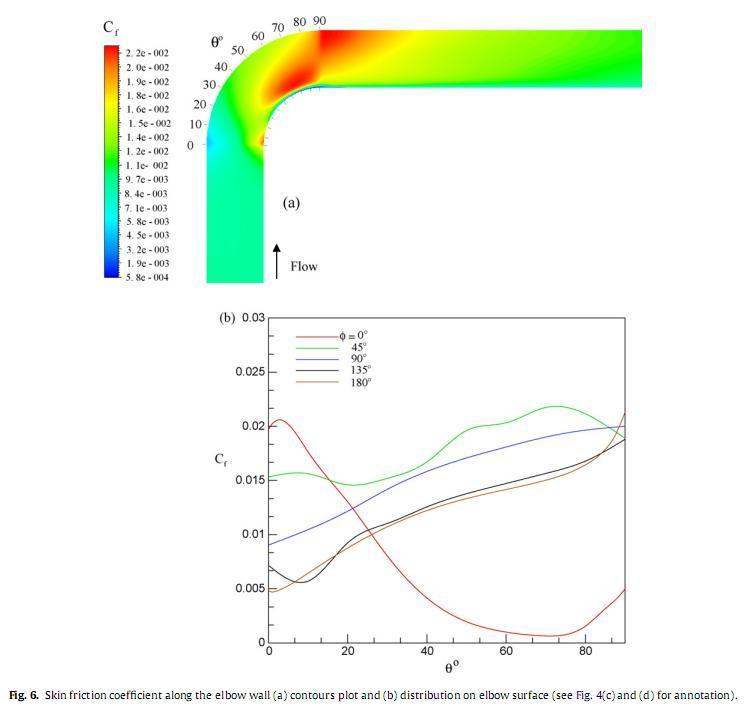

我模拟的是弯管的剪切应力分布，弯管进口角度为0°，出口角度为90°，想用曲线表示剪切应力随弯管角度的变化。 但是不知道曲线怎么做出来的，有人说是数据导出来，在origin里面作图，如果是这种情况，如何导出极坐标以及极坐标对应的剪切应力数值呢？ 还有人说，fluent本身就有这个功能，可以导出云图或者矢量图对应的曲线图，如果是这种情况，应该怎样做呢？ 有哪位fluent软件的高手，能不能帮忙指点一下？ （以下附上我在文献中找到的压力系数对应的压力系数随角度变化的曲线图）  云图对应的曲线.JPG |
