[求助] 云图和矢量图结果不同

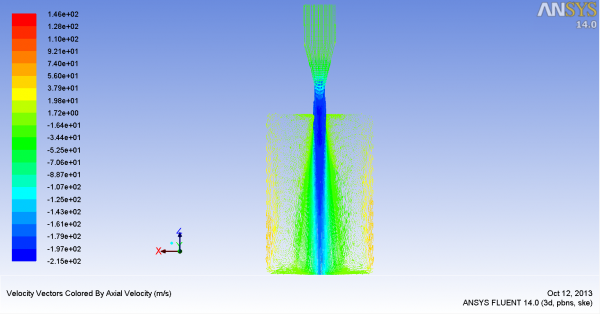

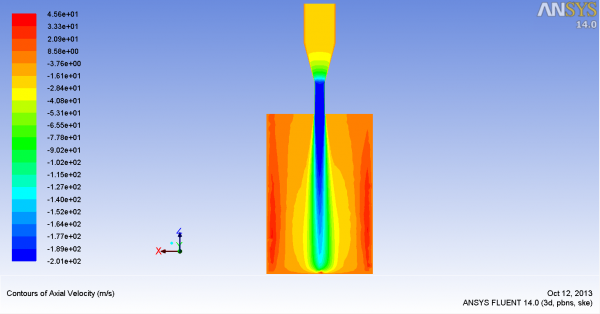

fluent模拟磨料射流流场，得到的速度云图和速度矢量图结果不同，这是为什么？分别代表了什么的速度？
云图和矢量图结果不同


云图和矢量图结果不同-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-12 22:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tynring

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
hraul7: 金币+5, ★有帮助 2013-10-13 09:26:35
xiegangmai: 金币+2, 谢谢参与！ 2013-10-14 09:22:57
看起来两个图应该是一致的，你把速度标尺都设为相同的就可以了；
另：如果是定常流动，2000步不会比2500步的结果好，应该看残差及监视的值，判断一下是否已算收验。
赞一下 回复此楼
2楼2013-10-12 23:49:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
2楼: Originally posted by tynring at 2013-10-12 23:49:26
看起来两个图应该是一致的，你把速度标尺都设为相同的就可以了；
另：如果是定常流动，2000步不会比2500步的结果好，应该看残差及监视的值，判断一下是否已算收验。

请问 速度标尺在哪里设置？

嗯 我迭代了5000步 迭代的最终结果很差 流场严重不对称 1500步之后残差趋势基本保持水平 在2500步之后有上扬的趋势 所以取了1500、2000、2500步的结果进行了查看 2000步的结果是看起来最合理的 监视的mass flow rate差值也满足收敛要求
赞一下 回复此楼
3楼2013-10-13 09:32:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tynring

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
hraul7: 金币+5, ★有帮助 2013-10-13 11:06:37
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-10-14 09:23:04
引用回帖:
3楼: Originally posted by hraul7 at 2013-10-13 09:32:40
请问 速度标尺在哪里设置？

嗯 我迭代了5000步 迭代的最终结果很差 流场严重不对称 1500步之后残差趋势基本保持水平 在2500步之后有上扬的趋势 所以取了1500、2000、2500步的结果进行了查看 2000步的结果是看起 ...

在云图对话框中，不勾选auto range项，手动设置最大与最小值即可。

原理上还是应该计算收验比较合理，出现残差反弹的现象可能是由于网格划分(如近壁处加密）与湍流模型要求不符导致，请检查网格及采用的湍流模型。
赞一下 回复此楼
4楼2013-10-13 09:56:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
4楼: Originally posted by tynring at 2013-10-13 09:56:28
在云图对话框中，不勾选auto range项，手动设置最大与最小值即可。

原理上还是应该计算收验比较合理，出现残差反弹的现象可能是由于网格划分(如近壁处加密）与湍流模型要求不符导致，请检查网格及采用的湍流模型 ...

已将矢量图中的范围手动设置给云图。如果在云图中勾选自动划分范围，是不是会将区域中占很少部分的速度范围自动忽略？因为极端大小的速度在矢量图中只有零星的几个箭头。

我的case中流体是超临界态，再加上与固体颗粒投耦合，计算很复杂，在射流区域进行了加密，现在网格总体设置的较为稀疏，50万上下，计算仍然比较慢。

湍流模型采用的是standard k-e，网格是比较简单的喷嘴+加密流场。
赞一下 回复此楼
5楼2013-10-13 11:06:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

铸剑深蓝

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-10-14 09:23:10
hraul7: 金币+3, ★有帮助 2013-10-18 08:26:53
目测是lengend 的问题，手动设置下应该没问题了吧
赞一下 回复此楼
6楼2013-10-13 23:29:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hraul7

木虫 (小有名气)
引用回帖:
6楼: Originally posted by 铸剑深蓝 at 2013-10-13 23:29:31
目测是lengend 的问题，手动设置下应该没问题了吧

是的 已解决 谢谢
回复此楼
7楼2013-10-18 08:27:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

漫步惊嬜

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by hraul7 at 2013-10-18 08:27:06
是的 已解决 谢谢...

你好 我也遇到了这样的问题 但是 lengend 是什么东东 能给讲一下呗    我这刚学......    谢谢你啦
赞一下 回复此楼
8楼2016-07-25 16:10:15
