[求助] VOF射流问题，为什么显示不出来两相啊 已有2人参与

求助大神，我做的是一个水管中水喷射到空气中的射流模拟，用的是VOF，但是是个初学者，在基本设置中是不是有问题，导致我想看到两相的状态时，显示却是这样的，这是为什么啊（哪一个作为主相是不是有区别，在网上看到说一般来讲可压的作为主相，我就设置了空气为主相了），还有就是我只知道入口的速度和水管流量的要求，其他没有要求，边界条件如何设置啊，谢谢啦

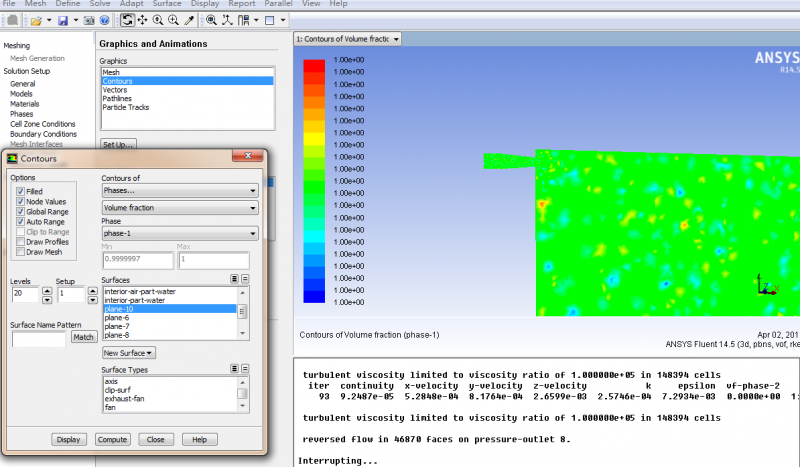

VOF射流问题，为什么显示不出来两相啊

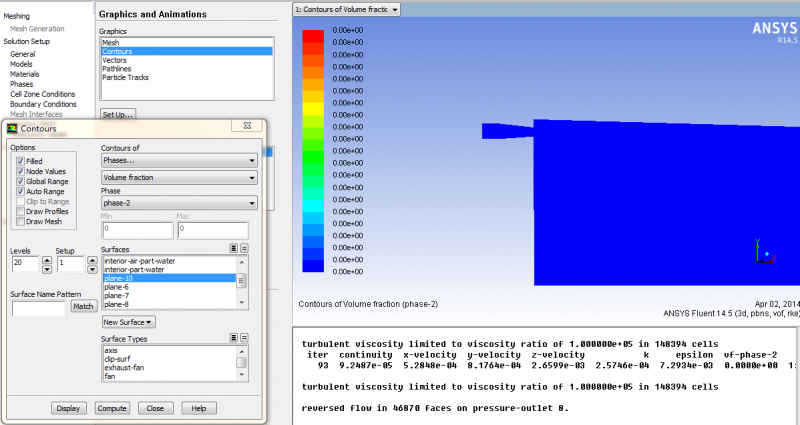

VOF射流问题，为什么显示不出来两相啊-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-04-02 16:39:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

gyctju

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
检查如下两个设置：
1，初值设置
2，入口边界，体积分数设置
赞一下(1人) 回复此楼
2楼2014-04-02 21:30:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

boss60

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by gyctju at 2014-04-02 21:30:20
检查如下两个设置：
1，初值设置
2，入口边界，体积分数设置

请问体积分数应该设置成多少呢？
赞一下(1人) 回复此楼
3楼2014-04-03 00:28:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Onze

铁杆木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
水流射到空气中，射流边界条件设为速度入口，第二相体积分数为1。然后再考虑是否有重力等作用，在operation boundary 中设定相应的参数。

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
4楼2014-04-03 10:21:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bbyounger

金虫 (小有名气)
引用回帖:
4楼: Originally posted by Onze at 2014-04-03 10:21:36
水流射到空气中，射流边界条件设为速度入口，第二相体积分数为1。然后再考虑是否有重力等作用，在operation boundary 中设定相应的参数。

请问设置水和空气分别设为第一第二相的时候有什么区别吗？
赞一下 回复此楼
5楼2014-04-03 13:30:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Onze

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
bbyounger: 金币+5, ★★★很有帮助 2014-04-15 14:54:02
引用回帖:
5楼: Originally posted by bbyounger at 2014-04-03 13:30:42
请问设置水和空气分别设为第一第二相的时候有什么区别吗？...

个人觉得，设置哪个为主相影响都不是很大，都是求解主相的守恒方程后，用1减去主相后得到第二相的体积分数，不过大多数的vof对于这种问题都是设定空气为主相。

[ 发自小木虫客户端 ]
赞一下 回复此楼
6楼2014-04-03 23:58:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbyounger

金虫 (小有名气)
引用回帖:
6楼: Originally posted by Onze at 2014-04-03 23:58:03
个人觉得，设置哪个为主相影响都不是很大，都是求解主相的守恒方程后，用1减去主相后得到第二相的体积分数，不过大多数的vof对于这种问题都是设定空气为主相。
...

恩恩，谢谢啦，可是我的相图根本看不到两相，不知道是哪里设置出现了问题
赞一下 回复此楼
7楼2014-04-04 13:38:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbyounger

金虫 (小有名气)
引用回帖:
2楼: Originally posted by gyctju at 2014-04-02 21:30:20
检查如下两个设置：
1，初值设置
2，入口边界，体积分数设置

恩，谢谢，不过体积分数设置的时候得PATCh对吗，怎么操作呢
赞一下 回复此楼
8楼2014-04-15 14:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bbyounger

金虫 (小有名气)
引用回帖:
6楼: Originally posted by Onze at 2014-04-03 23:58:03
个人觉得，设置哪个为主相影响都不是很大，都是求解主相的守恒方程后，用1减去主相后得到第二相的体积分数，不过大多数的vof对于这种问题都是设定空气为主相。
...

您好，想请问您具体体积分数怎么设置呢，就是patch那块，如何选中两相呢，我做出来的初始的时候看不到两相的状态，很闹心，谢谢啦
赞一下 回复此楼
9楼2014-04-15 14:55:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半城残雪

铜虫 (初入文坛)
引用回帖:
9楼: Originally posted by bbyounger at 2014-04-15 14:55:44
您好，想请问您具体体积分数怎么设置呢，就是patch那块，如何选中两相呢，我做出来的初始的时候看不到两相的状态，很闹心，谢谢啦...

楼主解决没，能教教我不
赞一下 回复此楼
10楼2014-09-13 18:17:38
