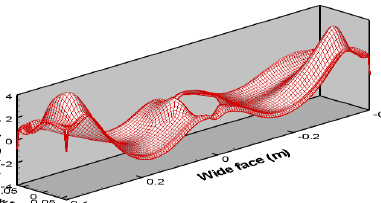

[交流] 【求助】请问下，这位，像这样的三维图自由液面波动图是用什么做出来的？(已解决）

谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢


问题已解决， 感谢小木虫“wuming524 ”“enrique_26 ”给予的帮助。。。

[ Last edited by 虫虫liyi on 2011-9-7 at 11:04 ]
回复此楼

» 收录本帖的淘帖专辑推荐

模拟相关

» 本帖已获得的红花（最新10朵）

achilFes1990

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-03-06 16:02:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

achilFes1990

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送鲜花一朵
你好，请问你的这个问题解决了吗，能不能介绍一下实现的过程，我现在用VOF模拟船侧的波形，现在已经有了结果了，就是不知道怎么把不同位置处的波高数据提取出来，谢谢~
赞一下(1人) 回复此楼
15楼2012-06-24 21:28:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

potaoliu

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问大牛 VOF做三维两相流动，如何在tecplot中显示全部液相（立体的那种液相，不是面上的液相）
赞一下(1人) 回复此楼
16楼2013-01-14 21:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiegangmai

版主 (职业作家)
虫虫liyi(金币+2): 谢谢，那您的意思是如果我有这个自由液面的波动数据，用matlab可以做出来？ 2011-03-06 16:54:36
虫虫liyi(金币+2): 谢谢，你的帮助。。 2011-03-11 21:05:23
引用回帖:
Originally posted by 虫虫liyi at 2011-03-06 16:02:36:
谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢 谢谢

作图容易，主要是数据来源。

要自己做仿真得到数据，然后再显示，还是已有数值计算结果了啊？

MATLAB可以处理这样数据的可视化。
赞一下 回复此楼
2楼2011-03-06 16:05:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)
★
xiegangmai(金币+1): 谢谢应助！ 2011-03-06 17:14:55
虫虫liyi(金币+1): 谢谢 2011-03-11 21:05:31
tecplot可以的
回复此楼
3楼2011-03-06 17:12:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
看这个图应该是Tecplot吧
赞一下 回复此楼
4楼2011-03-06 20:48:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

enrique_26

至尊木虫 (正式写手)
Tecplot
回复此楼
5楼2011-03-08 21:28:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
3楼: Originally posted by wuming524 at 2011-03-06 17:12:08:
tecplot可以的

请教下，如果这自由液面波动用tecplot做的话，我是用FLUENT，的VOF模型算的两相自由液面波动，用tecplot的话，这个fluent里需要哪些数据啊？望前辈提点一下。。。。。
赞一下 回复此楼
6楼2011-08-08 16:40:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
5楼: Originally posted by enrique_26 at 2011-03-08 21:28:11:
Tecplot

请教下，前辈，这个跟fluent我算的两相自由液面怎么联系的啊？你说的是导出这个界面的物相体积分数嘛？
赞一下 回复此楼
7楼2011-08-08 16:43:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)
★
xiegangmai(金币+1): 谢谢参与！ 2011-08-15 16:15:45
引用回帖:
6楼: Originally posted by 虫虫liyi at 2011-08-08 16:40:52:
请教下，如果这自由液面波动用tecplot做的话，我是用FLUENT，的VOF模型算的两相自由液面波动，用tecplot的话，这个fluent里需要哪些数据啊？望前辈提点一下。。。。。

iso-surface
回复此楼
8楼2011-08-09 14:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长歌－废墟

金虫 (小有名气)
★ ★
小木虫(金币+0.5):给个红包，谢谢回帖
xiegangmai(金币+1): 谢谢参与！ 2011-08-15 16:15:58
引用回帖:
6楼: Originally posted by 虫虫liyi at 2011-08-08 16:40:52:
请教下，如果这自由液面波动用tecplot做的话，我是用FLUENT，的VOF模型算的两相自由液面波动，用tecplot的话，这个fluent里需要哪些数据啊？望前辈提点一下。。。。。

你甚至可以用tecplot直接读整个cas.
赞一下(2人) 回复此楼
9楼2011-08-15 13:06:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
8楼: Originally posted by wuming524 at 2011-08-09 14:22:17:
iso-surface

谢谢前辈。。。
回复此楼
10楼2011-08-17 15:13:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
9楼: Originally posted by 长歌－废墟 at 2011-08-15 13:06:47:
你甚至可以用tecplot直接读整个cas.

谢谢前辈。。。
回复此楼
11楼2011-08-17 15:14:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

长歌－废墟

金虫 (小有名气)
★
小木虫(金币+0.5):给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by 虫虫liyi at 2011-08-17 15:14:03:
谢谢前辈。。。

我没这么老，刚毕业小硕一个。
赞一下(1人) 回复此楼
12楼2011-08-18 12:28:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
8楼: Originally posted by wuming524 at 2011-08-09 14:22:17:
iso-surface

请问下，前辈，用fluent模拟两相流自由液面波动，液面波动波高多少的基准面怎么取的啊？比喻我认为体积分数为0.5的位置为液面，我看别人做三维液面波动波高有正有负，这个基准面是定在那里啊，是两相的交界面的位置？
赞一下 回复此楼
13楼2011-08-25 11:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

虫虫liyi

金虫 (小有名气)
引用回帖:
12楼: Originally posted by 长歌－废墟 at 2011-08-18 12:28:55:
我没这么老，刚毕业小硕一个。

请问下，大哥，用fluent模拟两相流自由液面波动，液面波动波高多少的基准面怎么取的啊？比喻我认为体积分数为0.5的位置为液面，我看别人做三维液面波动波高有正有负，这个基准面是定在哪里啊，是两相的交界面的位置？
赞一下 回复此楼
14楼2011-08-26 15:27:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈wen

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by potaoliu at 2013-01-14 21:55:53
请问大牛 VOF做三维两相流动，如何在tecplot中显示全部液相（立体的那种液相，不是面上的液相）

这个问题解决没？也遇到类似问题
赞一下 回复此楼
17楼2013-06-27 10:56:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yfxue1992

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我也在学tecplot,现在的目标是画出一个水中的气泡，可是怎么也画不出来，我该怎么做呢？
赞一下 回复此楼
18楼2013-12-10 09:47:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

背带裤825

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by wuming524 at 2011-03-06 17:12:08
tecplot可以的

这个我也不懂，，您能不能说得详细一点呢？谢谢
赞一下 回复此楼
19楼2014-02-18 10:23:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
19楼: Originally posted by 背带裤825 at 2014-02-18 10:23:50
这个我也不懂，，您能不能说得详细一点呢？谢谢...

tecplot用ios-surface，选上mesh，就行啦
赞一下 回复此楼
20楼2014-02-18 21:49:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

羽之下

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
cfx后处理，貌似也可以
赞一下 回复此楼
21楼2014-02-25 22:42:00
