小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » 其他 » origin 8 三维画图问题
141/2返回列表12下一页
查看: 4279  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

luoling

新虫 (初入文坛)

[求助] origin 8 三维画图问题

大家好，在origin里画三维图的方法，我用3DXYZ，有X1Y1Z1，X2Y2Z2。先画X1Y1Z1，再在左上角阴影处选择右键的layer content，有时候能画出来，但是有时候画不出来，图形显示为整个图面都是红色，或者都是白色，但是复制粘贴到word里就能看出图形其实已经画出来了。我一直找不到原因，想请教一下。另外，遇到这种问题时，电脑特别卡，即便在工作站上也是如此。附件中就是画出的图形
回复此楼

» 收录本帖的淘帖专辑推荐

旁门左道 杂七杂八 精华帖转载 科研工具

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-03-21 15:16:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

luoling

新虫 (初入文坛)
luoling: 回帖置顶 2012-03-30 16:42:12
引用回帖:
3楼: Originally posted by shadowdodo at 2012-03-23 10:08:43:
可能原因是图层grid太粗了吧～  见附图，图中是grid设置比较细的，如果再粗点就全是白的了～
一般contour线、grid线都选中，同时矩阵数值太多的话就会很慢，建议开speed mode～
88/f2/1078370_1332468384_353.jp ...

我觉得你说的有道理，不过我用的7和8版本都跟你的不一样的格式，我在grid lines中改了格点的密度，但是没用。你的图中至少图形还是呈现出来，我的是图都看不到。图1是origin里面呈现出来的，图2是复制到word里显示出来的。

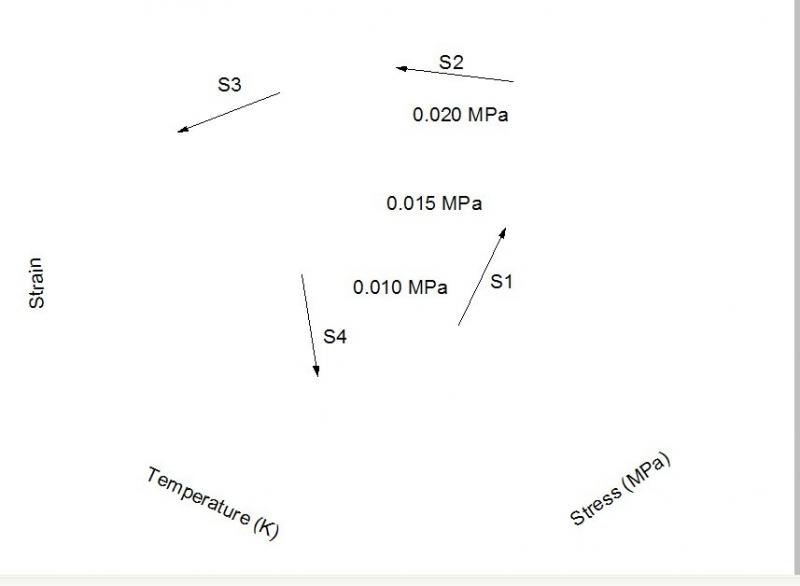

1.origin里显示的

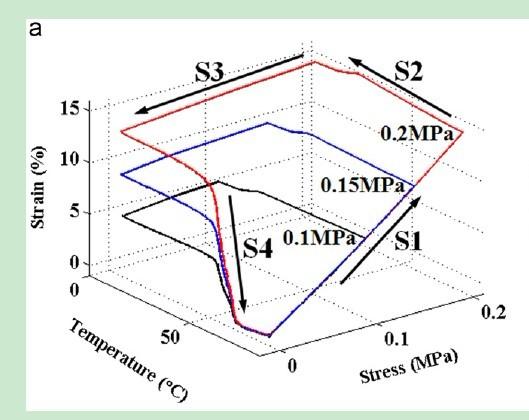

2.复制到word里显示的
赞一下 回复此楼
7楼2012-03-30 16:40:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

luoling

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by jinniu82 at 2012-03-30 11:12:41:
有可能是就是数据量太大的原因，软件打开了speed mode。
方法：
菜单栏format→layer→seze/speed对话框最后的两个勾去掉，试试看。

这个倒是个办法，不过对我这个情况没用。
赞一下(1人) 回复此楼
6楼2012-03-30 11:28:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jinniu82

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-03-22 09:01:12
1.没看到附件
2.可能是软件自身设置或版本的问题，重新安装或回复默认设置试一下；
3.为什么不把X1Y1Z1，X2Y2Z2一起画出来呢？方法：选中相应的数据列右键选择“set as”设置相应的x、y、z，设置完就可以全部选中一起画3DXYZ了。
GOOD LUCK!
赞一下 回复此楼
一碟咸菜一根葱,两只窝头一碗粥
2楼2012-03-22 08:57:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shadowdodo

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+2, 谢谢交流~~ 2012-03-30 09:53:54
可能原因是图层grid太粗了吧～  见附图，图中是grid设置比较细的，如果再粗点就全是白的了～
一般contour线、grid线都选中，同时矩阵数值太多的话就会很慢，建议开speed mode～

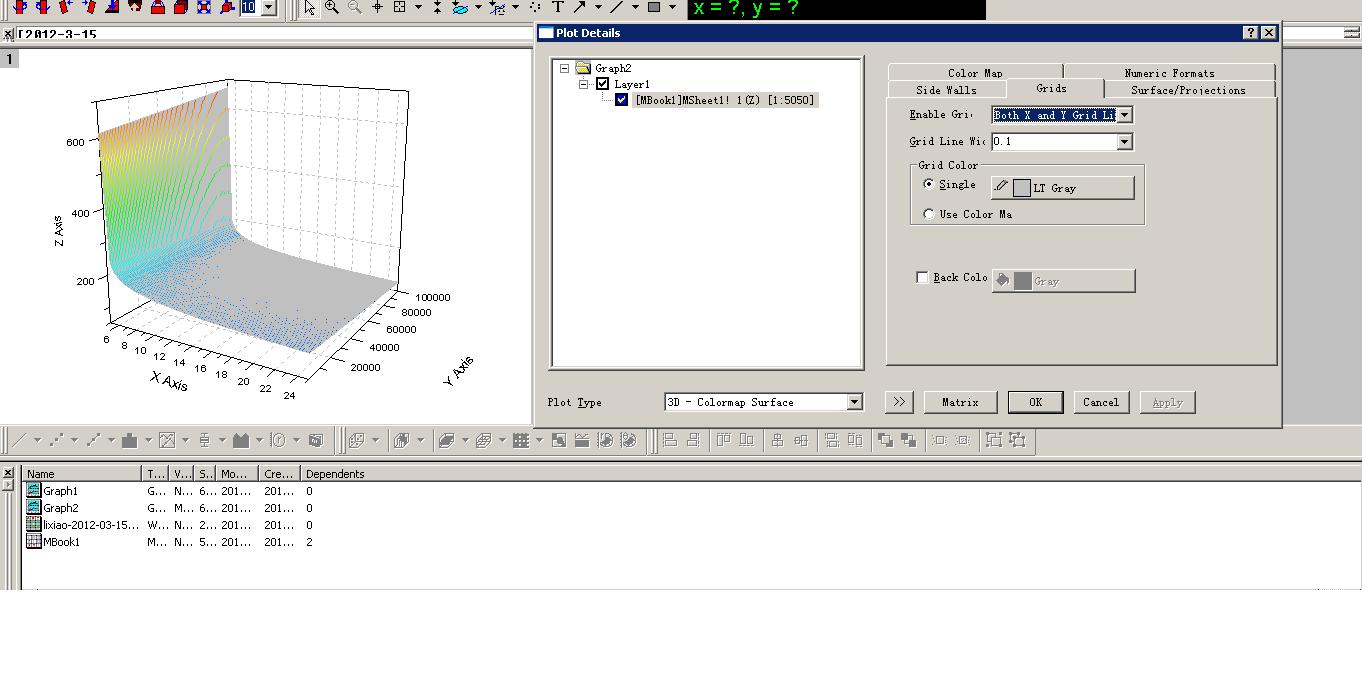

grid 0.2

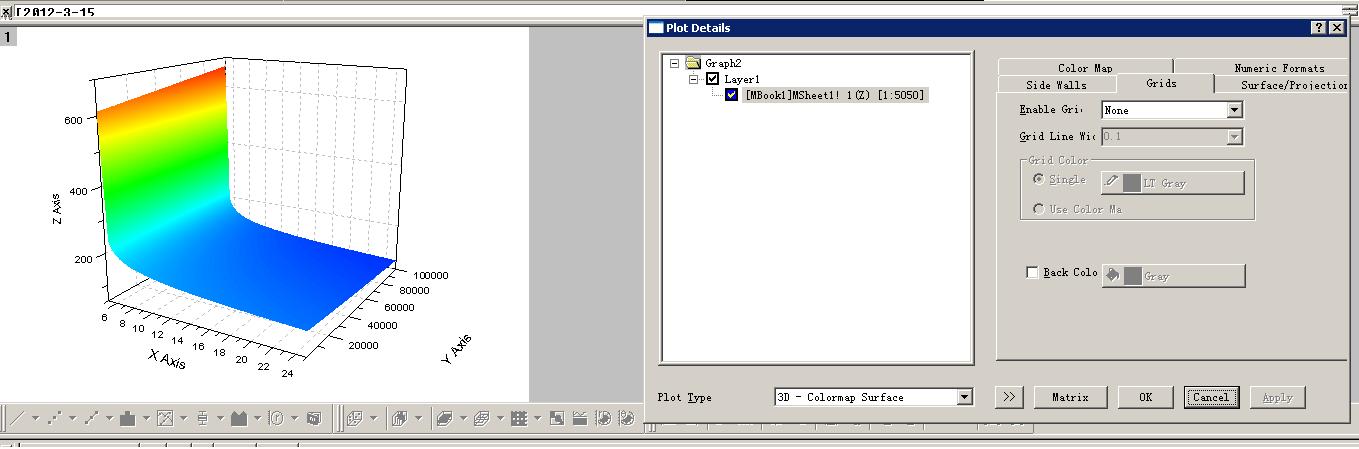

没有grid的情况～
赞一下 回复此楼
良辰美景奈何天，赏心乐事谁家院～
3楼2012-03-23 10:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luoling

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by jinniu82 at 2012-03-22 08:57:36:
1.没看到附件
2.可能是软件自身设置或版本的问题，重新安装或回复默认设置试一下；
3.为什么不把X1Y1Z1，X2Y2Z2一起画出来呢？方法：选中相应的数据列右键选择“set as”设置相应的x、y、z，设置完就可以全部选 ...

我也怀疑是软件自身的问题，重新安装过，也换过版本，也在其他计算机上画过，但都有这个问题。另外，不能设置完全部选中一起画3DXYZ。而且，我用这种方法画其他的数据没问题，这么说可以说是数据的问题，偏偏这组数据的图能画出来，只不过是在origin里面显示不出来，得复制粘贴到word里就显示出来了。
赞一下 回复此楼
4楼2012-03-30 09:42:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinniu82

铁杆木虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2012-03-30 12:31:09
有可能是就是数据量太大的原因，软件打开了speed mode。
方法：
菜单栏format→layer→seze/speed对话框最后的两个勾去掉，试试看。
赞一下 回复此楼
一碟咸菜一根葱,两只窝头一碗粥
5楼2012-03-30 11:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luoling

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by shadowdodo at 2012-03-23 10:08:43:
可能原因是图层grid太粗了吧～  见附图，图中是grid设置比较细的，如果再粗点就全是白的了～
一般contour线、grid线都选中，同时矩阵数值太多的话就会很慢，建议开speed mode～
88/f2/1078370_1332468384_353.jp ...

而且楼上这个是表面图，而我的是简单的3D曲线图。在图层性质那里，界面与楼上的不一样，没有grids选项。
赞一下 回复此楼
8楼2012-03-30 17:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shadowdodo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-31 12:33:02
luoling: 金币+3, ★有帮助, 虽然没解决问题，但shadowdodo的观点开拓了视野。 2012-04-04 10:49:47
我以前好像遇见过  画3D曲线图 ，   旋转图的时候 转到一定位置曲线和坐标都会消失，但是箭头，加的字还在。 估计是3D画曲线图的特别问题吧， 你旋转下视图看看呢
赞一下 回复此楼
良辰美景奈何天，赏心乐事谁家院～
9楼2012-03-30 22:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luoling

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by shadowdodo at 2012-03-30 22:48:06:
我以前好像遇见过  画3D曲线图 ，   旋转图的时候 转到一定位置曲线和坐标都会消失，但是箭头，加的字还在。 估计是3D画曲线图的特别问题吧， 你旋转下视图看看呢

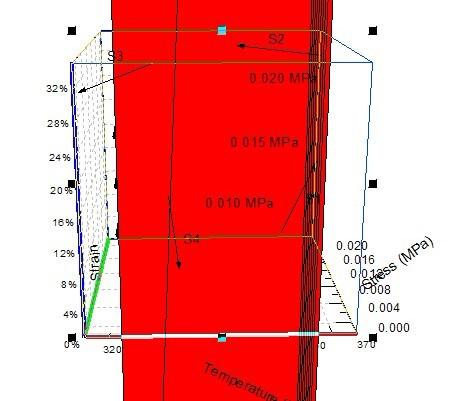

有可能，我刚试了试。图旋转到一个特殊的角度时，曲线出来了，但是一会就变成附图所示。红色的后面是曲线。我选择了开启和关闭speed mode，但是都没能解决问题。
赞一下 回复此楼
10楼2012-03-31 08:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
