[求助] 管内气液两相流的流型模拟中泡状流出现分层，希望能指点一下 已有1人参与

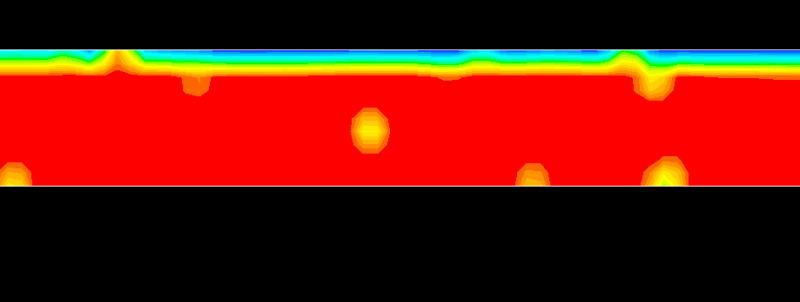

管内的气液两相流模拟
泡状流出现分层
现在正在做毕业设计，马上就要毕业了，很急啊
正在模拟的是一篇论文的例子，自己弄也不知道哪里不对，希望能帮忙解答一些问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-05-01 19:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

1025606868

金虫 (正式写手)
★
1592203609: 金币+1, 谢谢回帖 2013-06-25 21:47:48
引用回帖:
10楼: Originally posted by zly6401 at 2013-06-25 17:04:41
我也是模拟的一篇论文的例子，用fluent模拟水平管内气液两相流，VOF模型，非稳态，速度入口，压力出口边界条件。主相水，次相空气 体积分数为0.1 ，水的速度0.9m/s，气的速度0.1m/s，k-e方程，PISO算法，离散用PRE ...

这是我做的，你看看，纯属个人行为，见笑
管内气液两相流的流型模拟中泡状流出现分层，希望能指点一下
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 5.5-0.5.cas
    • 2013-06-25 20:32:36, 443.14 K
  • 附件 2 : 5.5-0.5.dat
    • 2013-06-25 20:33:01, 2.37 M
12楼2013-06-25 20:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

三个小石子

荣誉版主 (职业作家)

小木虫能源部长

优秀版主

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2012-05-01 22:42:10
1025606868: 金币+1, ★有帮助 2012-05-04 17:20:24
1、你这张云图表示啥，液相体积分数？
2、用的哪个模型？
3、如果你设了重力，重力会促进分层的形成。
赞一下 回复此楼
2楼2012-05-01 21:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1025606868

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 三个小石子 at 2012-05-01 21:25:49:
1、你这张云图表示啥，液相体积分数？
2、用的哪个模型？
3、如果你设了重力，重力会促进分层的形成。

液体体积分数云图
用的是vof模型
有重力作用
这是别人的论文的一个数据条件，模拟出来的是泡状流，我始终模拟不出来
能帮忙看看吗？
赞一下 回复此楼
3楼2012-05-01 22:46:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

超级丐中丐

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-03 12:30:30
1025606868: 金币+1, ★有帮助 2012-05-04 17:20:42
引用回帖:
3楼: Originally posted by 1025606868 at 2012-05-01 22:46:31:
液体体积分数云图
用的是vof模型
有重力作用
这是别人的论文的一个数据条件，模拟出来的是泡状流，我始终模拟不出来
能帮忙看看吗？

要是速度低到一定程度的话，出现这样的分层是没有问题的吧
赞一下 回复此楼
4楼2012-05-03 07:59:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jesseliuxl

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~~ 2012-05-03 12:30:36
1025606868: 金币+1, ★有帮助 2012-05-04 17:20:50
时间步长太大了，连续性残差多少？
赞一下 回复此楼
生命不息折腾不止
5楼2012-05-03 08:29:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1025606868

金虫 (正式写手)
引用回帖:
5楼: Originally posted by jesseliuxl at 2012-05-03 08:29:19:
时间步长太大了，连续性残差多少？

谢谢大家，前面的问题解决了。
赞一下 回复此楼
6楼2012-05-04 17:21:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zly6401

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 1025606868 at 2012-05-04 17:21:40
谢谢大家，前面的问题解决了。...

请问楼主 这个问题是怎么解决的啊  我最近也在做管内气液两相流  也遇到了同样的问题   我没有模拟出来泡状流  管内总是红红的一片  不知道什么原因  期待楼主帮忙解决 谢谢
赞一下 回复此楼
7楼2013-06-24 19:57:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

openfoam

新虫 (正式写手)
莫非是网格尺度问题
赞一下 回复此楼
8楼2013-06-25 08:30:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1025606868

金虫 (正式写手)
引用回帖:
7楼: Originally posted by zly6401 at 2013-06-24 19:57:14
请问楼主 这个问题是怎么解决的啊  我最近也在做管内气液两相流  也遇到了同样的问题   我没有模拟出来泡状流  管内总是红红的一片  不知道什么原因  期待楼主帮忙解决 谢谢...

1、网格不要太大
2、对比流型图，看看设定的流速是不是在这个流型区域
3、时间步不要太大，算够时间
赞一下 回复此楼
9楼2013-06-25 09:49:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zly6401

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by 1025606868 at 2013-06-25 09:49:10
1、网格不要太大
2、对比流型图，看看设定的流速是不是在这个流型区域
3、时间步不要太大，算够时间...

我也是模拟的一篇论文的例子，用fluent模拟水平管内气液两相流，VOF模型，非稳态，速度入口，压力出口边界条件。主相水，次相空气 体积分数为0.1 ，水的速度0.9m/s，气的速度0.1m/s，k-e方程，PISO算法，离散用PRESTO，初始化入口，patch 气相 0.1 ，时间步长为0.00035  500步，本来应该得到气泡流，并且有清晰的相界面，但是我模拟出的结果，管子里只有绿色的一片，没有出现泡状流，到底哪出错了。这是我的case和模拟的论文例子，希望能帮我指正一下，是哪里错了？
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 5.21a.dat
    • 2013-06-25 16:54:44, 66.34 M
  • 附件 2 : 5.21a.cas
    • 2013-06-25 17:03:16, 17.02 M
  • 附件 3 : 水平管内的气液两相流数值模拟研究.caa
    • 2013-06-25 17:03:39, 385 bytes
10楼2013-06-25 17:04:41
