小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 气液两相流中进出口质量不守恒
201/2返回列表12下一页
查看: 4896  |  回复: 19
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chy1986

铁虫 (正式写手)

[求助] 气液两相流中进出口质量不守恒已有1人参与

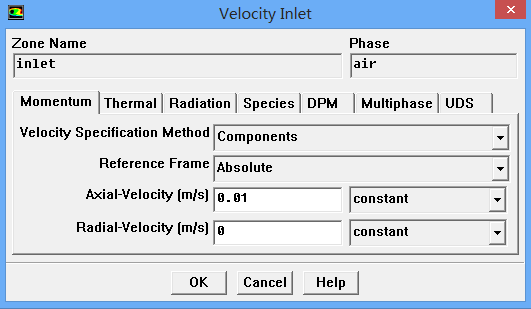

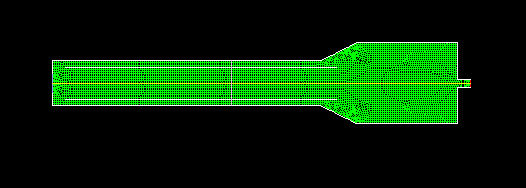

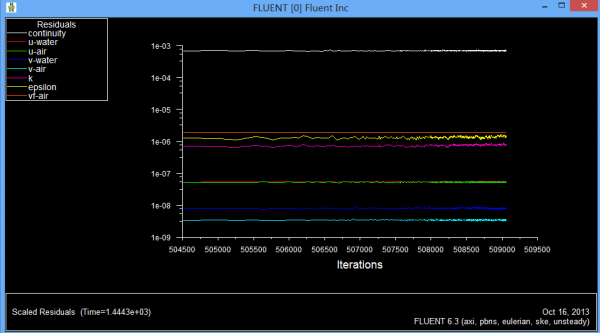

用二维模拟一个升流式环流反应器，底部（左)为速度进口，顶部为压力出口。迭代50万步后，残差曲线显示收敛，

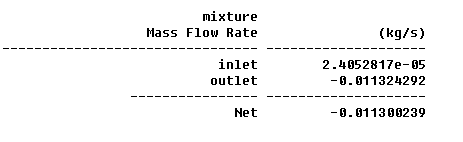

1.但进出口的质量不守恒，差别很大

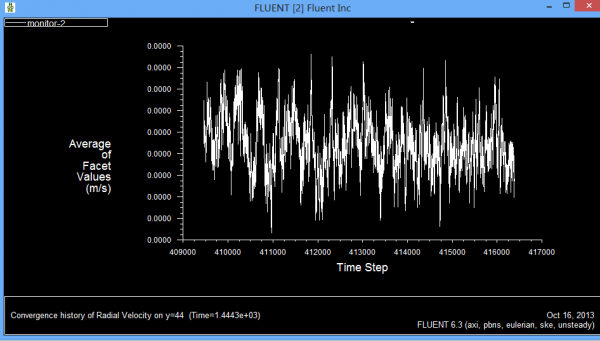

2.截其某面，检测面上的速度大小始终为零
哪位大侠能否帮我解释下，谢谢
气液两相流中进出口质量不守恒


气液两相流中进出口质量不守恒-1


气液两相流中进出口质量不守恒-2


气液两相流中进出口质量不守恒-3


气液两相流中进出口质量不守恒-4


气液两相流中进出口质量不守恒-5
回复此楼

» 收录本帖的淘帖专辑推荐

fluent软件学习

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
天道酬勤
1楼2013-10-16 15:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★
chy1986: 金币+2, ★有帮助 2013-10-17 17:44:40
臭水沟: 金币+1, 谢谢交流~ 2013-10-18 20:25:02
出口别用mixture，分别显示是哪相出去了
赞一下(1人) 回复此楼
6楼2013-10-17 13:16:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li314314

银虫 (小有名气)

【答案】应助回帖

那我估计你的计算还是没有达到稳定，出口出去的都是液体，系统内持液量还在减少。
BACK FLOW FRACTION 说的是第二相的回流分率，出口应该是气相回流，看你设置的谁是第一相了。
赞一下(1人) 回复此楼
16楼2013-10-18 21:09:40
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
chy1986: 金币+1, ★有帮助 2013-10-16 18:43:01
臭水沟: 金币+1, 谢谢交流~ 2013-10-16 23:11:52
有重力吗？是不是水从底部流走了？？
赞一下 回复此楼
2楼2013-10-16 16:21:13
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
2楼: Originally posted by 死天 at 2013-10-16 16:21:13
有重力吗？是不是水从底部流走了？？

有重力,内部形成一个内循环,但是水没有从底部流出.
赞一下 回复此楼
天道酬勤
3楼2013-10-16 18:35:23
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★
chy1986: 金币+1, ★有帮助, 感谢应帖 2013-10-17 11:24:00
是不是时间步长过大？
赞一下 回复此楼
4楼2013-10-17 10:46:35
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
4楼: Originally posted by 死天 at 2013-10-17 10:46:35
是不是时间步长过大？

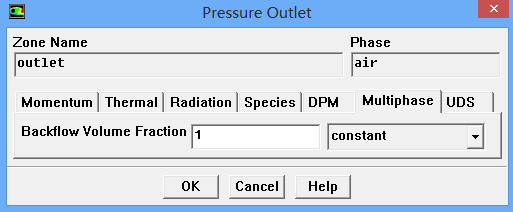

不大，两步就收敛了。查了些帖子，说是因为出口的回流体积分数为1的原因，但是出口只有气体，就应该是1呀
赞一下 回复此楼
天道酬勤
5楼2013-10-17 11:22:34
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
6楼: Originally posted by 死天 at 2013-10-17 13:16:55
出口别用mixture，分别显示是哪相出去了

那就只有第二相--气相出去了。我用的是欧拉模型，必须要给混合物设边界条件吧？？
backflow vomule fraction为1是不是出口只有气体？1是什么意思？？
赞一下 回复此楼
天道酬勤
7楼2013-10-17 17:44:29
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★
chy1986: 金币+1 2013-10-18 15:06:18
臭水沟: 金币+1, 谢谢交流~ 2013-10-18 20:25:10
估计是你模型的问题，你是轴对称模型？可能要先用三维算算。
赞一下 回复此楼
8楼2013-10-18 08:09:15
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li314314

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
chy1986: 金币+1 2013-10-18 15:05:49
臭水沟: 金币+1, 谢谢交流~ 2013-10-18 20:25:19
没明白什么叫两步就收敛？
两相流动很多不是以残差为收敛标准的，如气液两相流，有的是看你计算域内液体持有量是否稳定，换句话说，就是气液进出口守恒。
赞一下 回复此楼
9楼2013-10-18 10:44:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
8楼: Originally posted by 死天 at 2013-10-18 08:09:15
估计是你模型的问题，你是轴对称模型？可能要先用三维算算。

是轴对称图形，可以用二维。您建议用三维算是什么意思，我不太明白
此模拟的是一篇论文上的反应器，对边界条件的设置和论文上的不同是：论文上出口第二相（气）回流体积分数默认为0，我认为不妥，改为1.故出现上述现象，求解释
赞一下 回复此楼
天道酬勤
10楼2013-10-18 14:36:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
