[交流] 【求助】气液分离两相流动模拟fluent gambit出入口的设置

本人fluent新手，做气液两相分离时出入口设置糊涂了，请指教。

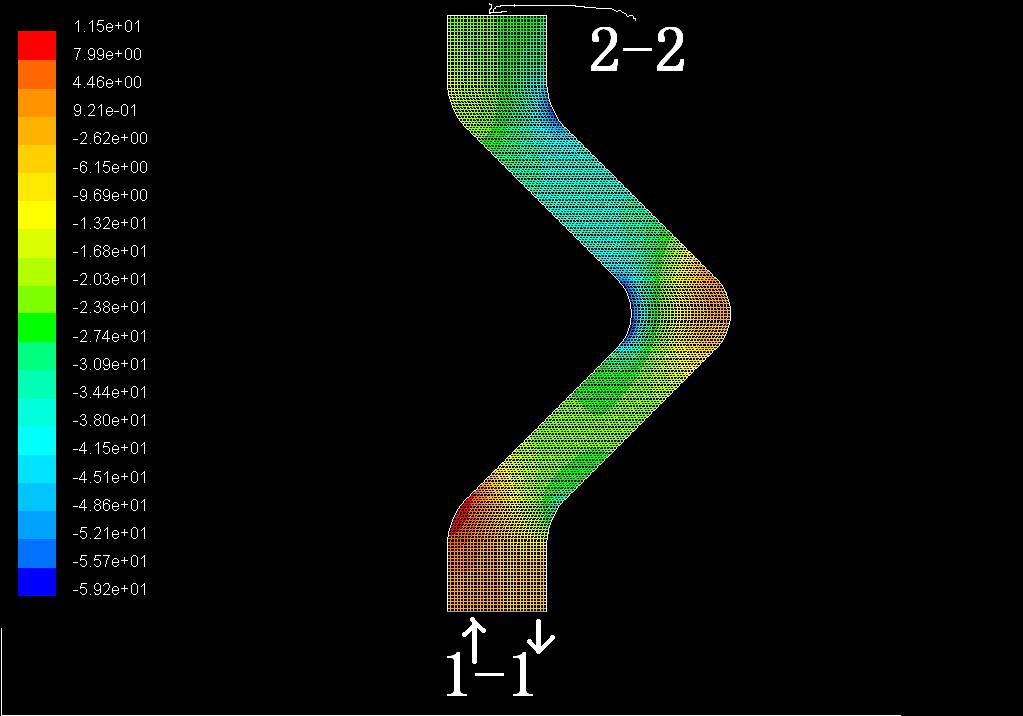

如图，模型结构两侧是壁面，上下为通道。模拟时气体含少量液体从下口（1-1面）逆重力向上流动，希望借助重力和弯曲壁面的阻挡作用，将气相中少量的液体分离开，使得气体从上口2-2面流出，液体从1-1面顺重力流下回落。
2-2面设为压力出口毋庸置疑，但是1-1面即使气液两相的入口又是液体的出口，请问1-1面如何设置？设置成速度入口即可？还是即设置成入口，有设置出口，怎么设？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2011-03-08 09:23:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

47425804

木虫 (正式写手)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-10 08:21:37
jzqi0712(金币+1): 再尝试一下，谢谢 2011-03-10 10:32:20
引用回帖:
Originally posted by jzqi0712 at 2011-03-08 22:40:32:
回2楼，液含量设置在20%以内。你说的DPM模型没明白，求再解释，谢谢

DPM模型就是离散相模型，你可以考虑把液滴作为一个一个的粒子进入体系中，它的进入和出去由另一套方法判定，就不收边界条件的影响了。
液含量20%以内的话，可以考虑一下DPM模型。
另外，不用DPM模型的话，可以尝试的方法是用UDF源项不断的在入口边界网格上“拿走”速度向下的液体，或许能够实现你想要的效果。
赞一下(2人) 回复此楼
8楼2011-03-09 22:16:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

47425804

木虫 (正式写手)
★
xiegangmai(金币+1): 谢谢应助！ 2011-03-08 10:33:06
jzqi0712(金币+1): 谢谢 2011-03-09 15:24:35
液体量多不多，如果很少的话用DPM模型可以试试~~~
否则个人感觉还真不好弄~~
如果入口进来的只有气没有水那就简单多了，呵呵

[ Last edited by 47425804 on 2011-3-8 at 10:12 ]
赞一下(1人) 回复此楼
2楼2011-03-08 10:08:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuming524

专家顾问 (著名写手)
★
xiegangmai(金币+1): 谢谢应助！ 2011-03-08 15:55:23
jzqi0712(金币+1): 谢谢，求进一步解释 2011-03-09 15:26:46
用的混合模型还是欧拉？设置成速度入口，可以设置不同相的权重，即气相+液相=1.在边界条件里面，把菜单里的mixture选成液相就可以看见这个设置了。
赞一下(1人) 回复此楼
3楼2011-03-08 11:48:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

47425804

木虫 (正式写手)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-08 15:55:43
引用回帖:
Originally posted by wuming524 at 2011-03-08 11:48:21:
用的混合模型还是欧拉？设置成速度入口，可以设置不同相的权重，即气相+液相=1.在边界条件里面，把菜单里的mixture选成液相就可以看见这个设置了。

他还需要让液相能流出的，你这儿好像仅仅是流入的设置吧~~
赞一下(1人) 回复此楼
4楼2011-03-08 14:26:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jzqi0712

银虫 (小有名气)
回2楼，液含量设置在20%以内。你说的DPM模型没明白，求再解释，谢谢
赞一下 回复此楼
5楼2011-03-08 22:40:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jzqi0712

银虫 (小有名气)
回3L，用的是欧拉模型，你说的内容也在考虑范围内。但是你的意见可能对于我这个问题帮助不是太大。

我想问的是下端1-1面 的出入口设置，希望得到进一步的建议，谢谢
赞一下 回复此楼
6楼2011-03-08 22:42:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

seaharrier

铁杆木虫 (知名作家)
★
jzqi0712(金币+2): 也增有过这样的想法，具体操作有待研究。请提供更多可行建议，谢谢 2011-03-09 15:25:52
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-10 08:21:31
引用回帖:
Originally posted by jzqi0712 at 2011-03-08 09:23:55:
本人fluent新手，做气液两相分离时出入口设置糊涂了，请指教。
如图，模型结构两侧是壁面，上下为通道。模拟时气体含少量液体从下口（1-1面）逆重力向上流动，希望借助重力和弯曲壁面的阻挡作用，将气相中少量的 ...

个人觉得你的模型从一般思路来说不太好实现，

看看能不能把模型扩大一下，再为液体找个更合适的出口，否则1-1既是进口也是出口，好像行不通
赞一下(1人) 回复此楼
7楼2011-03-09 14:21:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kyzytk001

新虫 (小有名气)
★
xiegangmai(金币+1): 鼓励讨论交流！ 2011-03-10 10:33:53
你的1-1既是入口，又是出口有点矛盾啊。我也做气液分离，是有两个出口的
赞一下(1人) 回复此楼
9楼2011-03-10 10:07:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宝宝斗

铁虫 (初入文坛)
★
小木虫(金币+0.5):给个红包，谢谢回帖
入口有水流出可以看作是回流吧.如果计算过程中一直有入口的回流,可能是对的.
赞一下 回复此楼
10楼2012-02-27 22:38:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

力量1935

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
液体出口直接不设置，我觉得可以，如果采用离散相的话就省事了。
赞一下 回复此楼
11楼2013-03-19 14:50:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

給力大鸣儿

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问问题解决了吗？我遇到了相似的问题
赞一下 回复此楼
12楼2015-01-16 09:29:28
