小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 求助：FLUENT进出口流量不守恒的问题
201/2返回列表12下一页
查看: 9988  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

xiaodouyiyi

银虫 (小有名气)

[求助] 求助：FLUENT进出口流量不守恒的问题

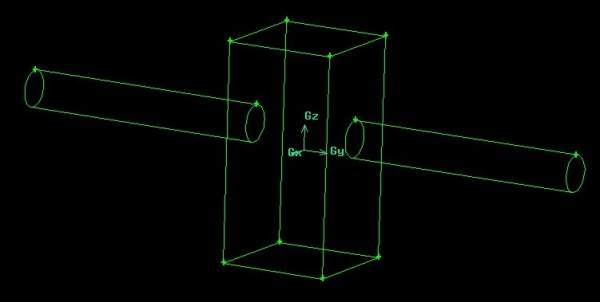

求助各位，模型如图所示，圆柱形的为进水管与出水管，棱柱形的为水箱，水从进水管以-y轴的方向进入（左是出水管，右是进水管）。
在FLUENT计算时，选用了VOF模型，我先patch了水箱至水管半管高度这部分充满水，再另水从进水管满管通入。进口条件为velocity-inlet ，出口有两个，一是出水管，设为outflow, 二是水箱顶部无盖，与大气相连，设为outflow；用unsteady计算，收敛。但是进出口流量监测发现进口流量为9.9，而出口只有4.5左右（此时计算累计时间约有一分钟，应该足够水流稳定了），差得太多了，求问这是怎么回事？
求助：FLUENT进出口流量不守恒的问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-01 11:21:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

jehssen

铜虫 (初入文坛)
引用回帖:
17楼: Originally posted by ljy李欣 at 2015-06-16 23:38:34
其实，我也是来请教为何进出口流量不平衡，且显示outlet远大于inlet的流量，跪求详解。。。

我也遇上这个问题了，层主找到原因了吗
赞一下(1人) 回复此楼
18楼2015-07-20 10:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

xiaodouyiyi

银虫 (小有名气)
求问啊
回复此楼
2楼2013-06-01 18:57:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

avriler

铁虫 (初入文坛)
从上面出口溢出？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
3楼2013-06-02 02:05:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

深表无赖

金虫 (正式写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-06-05 20:52:26
上面的口貌似溢不出水的
赞一下 回复此楼
一坨
4楼2013-06-02 10:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaodouyiyi

银虫 (小有名气)
问题有变化了。。

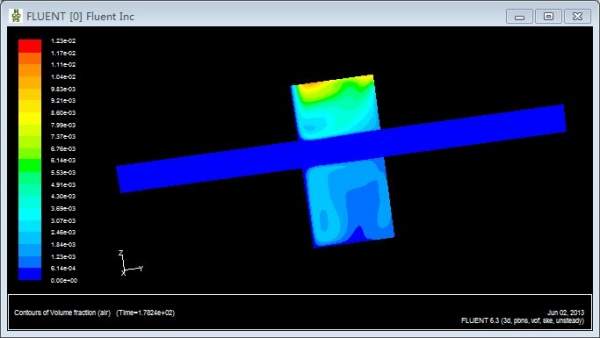

初始时候，我先patch了水箱中至水管底部这部分充满水（俩水管无水），再另水以-0.5m/s的速度从进水管满管通入，计算了两天，现在流量平衡了。但要命的是，水从顶部跑出来了，且与出水管的出水量一半一半，见图。我用contour图看了下水气分布，全是水了。。无语了。。事实上水应该全从出水管跑出，这怎么回事啊？
求助：FLUENT进出口流量不守恒的问题-1


求助：FLUENT进出口流量不守恒的问题-2
赞一下 回复此楼
5楼2013-06-02 10:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaodouyiyi

银虫 (小有名气)
引用回帖:
4楼: Originally posted by 深表无赖 at 2013-06-02 10:10:35
上面的口貌似溢不出水的

我原意也是不想让水从上面出来，但是它给出来了。。郁闷死我了
赞一下 回复此楼
6楼2013-06-02 10:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

369992805

金虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-05 20:52:32
水箱顶部无盖，与大气相连，设为outflow

这个边界条件是不是有问题，难道不应该是压力出口么？outflow是充分发展的流型出口吧。你两个出口边界条件都设定的一样，它肯定是一半一半流的嘛
赞一下 回复此楼
7楼2013-06-03 21:29:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

achilFes1990

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-06-05 20:52:38
上边界应该为压力出口，默认即可
不知道你用VOF模拟的过程中，水箱中会不会有波浪产生？
赞一下 回复此楼
扫一扫关注我的微信公众号，共同学习船舶CFD
8楼2013-06-03 23:00:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaodouyiyi

银虫 (小有名气)
引用回帖:
7楼: Originally posted by 369992805 at 2013-06-03 21:29:12
水箱顶部无盖，与大气相连，设为outflow

这个边界条件是不是有问题，难道不应该是压力出口么？outflow是充分发展的流型出口吧。你两个出口边界条件都设定的一样，它肯定是一半一半流的嘛

outflow与压力出口不能同时设定啊，fluent会有warning。。。把它俩都设成压力出口我试过，但是回流很大，水流不出去反而倒流了，不知道怎么搞了。。
赞一下 回复此楼
9楼2013-06-04 09:32:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiaodouyiyi

银虫 (小有名气)
引用回帖:
8楼: Originally posted by achilFes1990 at 2013-06-03 23:00:54
上边界应该为压力出口，默认即可
不知道你用VOF模拟的过程中，水箱中会不会有波浪产生？

有波浪产生的
上边界压力出口，但是出口边界设什么呢。。
赞一下 回复此楼
10楼2013-06-04 09:47:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
