[求助] 请教fluent里面流固耦合换热的问题

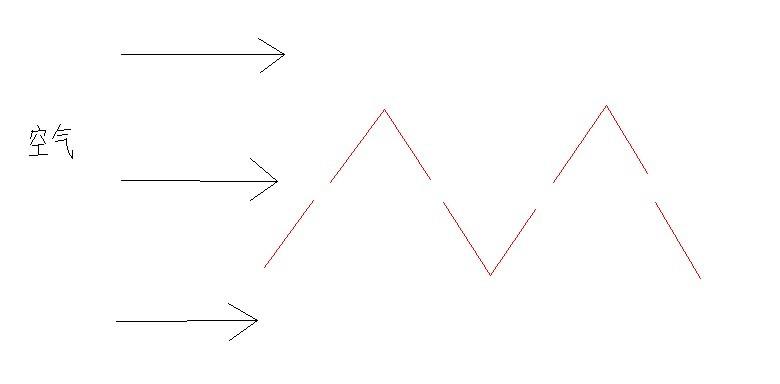

问题描述：我想模拟一个固体铁板和流体空气换热的问题。问题简化了一下，如图，空气流经有孔的铁板和铁板进行换热，我在Gambit里面设置铁板壁面条件是Wall，空气为流体，网格生成以后导入到Fluent，为什么会自动生成一个铁板-shadow壁面（Wall)？我要使铁板和空气进行耦合换热，该怎么设置呢？
回复此楼

» 收录本帖的淘帖专辑推荐

fluent的热源热流密度 资源整理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-08-07 17:59:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2012-08-07 22:30:58
你没设置铁板厚度的话，肯定会出现这种情况（在gambit中肯定split了吧），出现wall-shadow两个双面耦合，此时是内测空气与外侧空气耦合换热。把板厚画出来，gambit中指定为solid。另外，你需要模拟的物理模型感觉不是很清晰，瞬态or稳态？
赞一下(1人) 回复此楼
天空不留下我的痕迹，我却已经飞过
3楼2012-08-07 18:49:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zjzsdu

木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2012-08-07 22:31:28
引用回帖:
7楼: Originally posted by 康桥点烟 at 2012-08-07 20:15:30
求指教，我是新手，不会啊...

说实话，我还是没明白你具体要模拟什么。看你的意思大概是准备设定铁板为恒壁温的边界条件了吧，你不想出现那个shadow也好办，在fluent里面，wall-shadow条件定义的时候把couple取消，指定为恒热流或恒壁温，这时候两个面没有任何关系了，这也不算流固耦合。你应该好好回答下smart222的问题，你到底是想模拟什么，最终的想处理的结果是什么？？另外多做做准备工作，你这个模型和fluent-help里面周期性边界条件那章比较像，好好看看吧。
赞一下(1人) 回复此楼
天空不留下我的痕迹，我却已经飞过
8楼2012-08-07 20:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongxg09

银虫 (小有名气)
Building...
     grid,
Cell Centroid is xc -1.453886 yc -797.397644 zc 5236.062500
WARNING: no face with given nodes. Thread 2, cell 1041737
Error: Build_Grid: grid error.
       Clearing partially read grid.

Error: Null Domain Pointer

Error Object: ()

这是什么原因，求指教
赞一下(1人) 回复此楼
9楼2013-05-13 09:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

zz430426

木虫 (正式写手)
不是这个方面，不好意思。
赞一下 回复此楼
低调做人
2楼2012-08-07 18:42:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smart222

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2012-08-07 22:31:07
你算空气温度还是铁板的温度啊，空气温度的话，直接设置铁板温度边界就好了！！
赞一下 回复此楼
4楼2012-08-07 18:52:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

康桥点烟

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zjzsdu at 2012-08-07 18:49:31
你没设置铁板厚度的话，肯定会出现这种情况（在gambit中肯定split了吧），出现wall-shadow两个双面耦合，此时是内测空气与外侧空气耦合换热。把板厚画出来，gambit中指定为solid。另外，你需要模拟的物理模型感觉不 ...

怎么说呢，我模拟的是一个二维区域，我画出来的是一个截面，所以没设厚度，我这个三角板就是铁板，上面打孔（孔其实在gambit里面我开始也是画的一条棱，设置边界时我设为interior，就成了孔了）。请教：二维的怎么设置流固耦合传热呢？就是我这个铁板壁面和流体空气怎么设置呢才能让铁板上的热量传给空气呢？
赞一下 回复此楼
5楼2012-08-07 20:11:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

康桥点烟

新虫 (小有名气)
引用回帖:
4楼: Originally posted by smart222 at 2012-08-07 18:52:26
你算空气温度还是铁板的温度啊，空气温度的话，直接设置铁板温度边界就好了！！

能不能详细一点啊？我是新手，不会啊
赞一下 回复此楼
6楼2012-08-07 20:14:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

康桥点烟

新虫 (小有名气)
引用回帖:
3楼: Originally posted by zjzsdu at 2012-08-07 18:49:31
你没设置铁板厚度的话，肯定会出现这种情况（在gambit中肯定split了吧），出现wall-shadow两个双面耦合，此时是内测空气与外侧空气耦合换热。把板厚画出来，gambit中指定为solid。另外，你需要模拟的物理模型感觉不 ...

求指教，我是新手，不会啊
赞一下 回复此楼
7楼2012-08-07 20:15:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sinzhao22

新虫 (小有名气)

【答案】应助回帖

我做了个简答的，case和date都有
赞一下 回复此楼
10楼2013-06-07 13:15:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
