小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 【求助】fluent二维模型中热流密度的设置
131/1返回列表
查看: 6627  |  回复: 12
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

gujihao008

金虫 (小有名气)

[交流] 【求助】fluent二维模型中热流密度的设置

地源热泵热响应实验中，双U型DN32（内径25mm）埋地换热器的换热量为60W/m（3维）；二维模型中,将双U型的换热器进行了等效半径的处理，等效内径为50mm，边界条件的设置中，热流密度的单位为W/m2,请教各位热流密度值也直接设置为60W/m2吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2011-02-05 22:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)
★
gujihao008(金币+1):谢谢参与
这个 试试吧
回复此楼
2楼2011-02-06 00:02:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ppunix

金虫 (小有名气)
★ ★
gujihao008(金币+1):谢谢参与
xiegangmai(金币+1): 谢谢应助 2011-02-07 18:10:29
目前一般的地埋管传热解析解计算中，都是以钻孔壁为分界线，分别计算孔内与孔外的传热，若想计算钻孔外岩土的传热，可直接在钻孔孔壁处设置楼主说的热流密度；若是要更精确的计算换热器进出口水温的响应，则可按等效半径处理，考虑钻孔内一部分回填材料的传热。按等效半径处理的内边界应该是温度边界条件，在这种等效半径简化方法时为：边界温度=（进口+出口温度）/2，或者边界温度是进出口温度的函数。。。
赞一下(2人) 回复此楼
3楼2011-02-06 11:26:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jackdon

金虫 (著名写手)
★ ★
gujihao008(金币+1):谢谢参与
xiegangmai(金币+1): 辛苦了 2011-02-07 18:10:49
很显然二维情形下不能单纯热流密度设置为60W/m2，总热量除以面积可得到单位面积的热流密度
赞一下(2人) 回复此楼
4楼2011-02-07 09:01:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gujihao008

金虫 (小有名气)
★
zzuwangshilei(金币+1): 鼓励想法 2011-02-07 21:03:21
谢谢各位的指点！我的以下想法是否可行？
    将整个钻孔视为一个线热源，60W/m是单位深度的换热量。在二维模型中，可否认为钻孔壁上的热流密度为60W/m2,如果要对钻孔内的等效管壁进行热流密度的设置时，再进行换算。例：钻孔半径为0.1m，热流密度为60W/m2,HDPE的等效半径为0.02m,则HDPE上的热流密度设为0.1/0.02*60=300W/m2。
赞一下(1人) 回复此楼
5楼2011-02-07 17:30:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heattransfet

新虫 (职业作家)
★ ★
gujihao008(金币+1):谢谢参与
xiegangmai(金币+1): 鼓励交流 2011-02-10 13:52:02
引用回帖:
Originally posted by gujihao008 at 2011-02-05 22:36:20:
地源热泵热响应实验中，双U型DN32（内径25mm）埋地换热器的换热量为60W/m（3维）；二维模型中,将双U型的换热器进行了等效半径的处理，等效内径为50mm，边界条件的设置中，热流密度的单位为W/m2,请教各位热流密度值 ...

应该是可以的， 二维时Z方向是单位长度

也就是说面积热流就等于线热流
赞一下(2人) 回复此楼
6楼2011-02-10 08:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangbohejin

木虫之王 (文学泰斗)
★
gujihao008(金币+1):谢谢参与
????
回复此楼
7楼2011-02-10 13:53:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝色忧郁0414

金虫 (初入文坛)
gujihao008(金币+1):谢谢参与
xiegangmai(金币-1): 专业版交流贴，请勿灌水！ 2012-01-08 23:01:25
顶一个！！
回复此楼
9楼2012-01-08 12:30:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丹丹丫头

新虫 (初入文坛)
★
gujihao008(金币+1): 谢谢参与
引用回帖:
758377楼: Originally posted by hhucy at 2011-02-06 00:02:35:
这个 试试吧

请教一个问题，用fluent计算U型管传热时，想计算沿z方向某个截面的流体平均温度和壁面温度，但是fluent显示和计算时，z等于某个值时会出现U型管两个分支管的截面，想请教一下怎么才只计算其中一个截面的流体温度等参数呢？

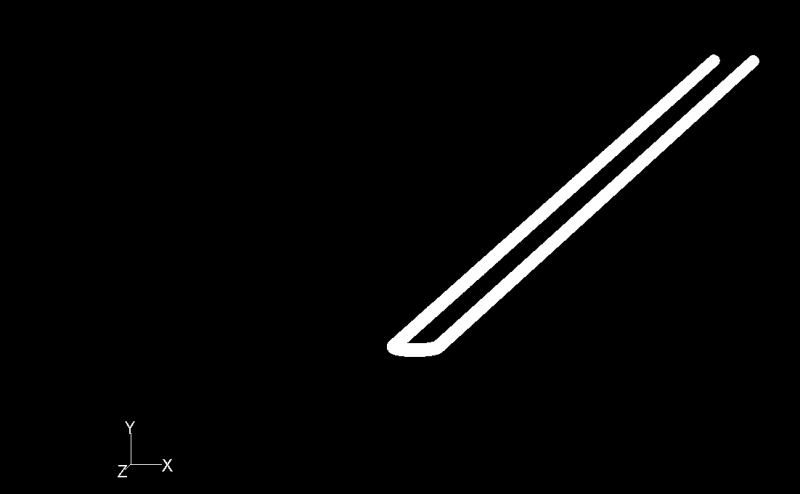

U型管



坐标轴z等于某个值时显示的截面温度



[ Last edited by 丹丹丫头 on 2012-5-8 at 15:30 ]
赞一下 回复此楼
10楼2012-05-08 15:28:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hhucy

实习版主 (著名写手)
★
xiegangmai: 金币+1, 谢谢应助！ 2012-05-10 22:51:22
引用回帖:
1609018楼: Originally posted by 丹丹丫头 at 2012-05-08 15:28:03:
请教一个问题，用fluent计算U型管传热时，想计算沿z方向某个截面的流体平均温度和壁面温度，但是fluent显示和计算时，z等于某个值时会出现U型管两个分支管的截面，想请教一下怎么才只计算其中一个截面的流体 ...

先在surface→iso-surface截取所要的面
再到surface→iso-clip里选中刚截的面,选好范围截其中一部分
OVER
赞一下 回复此楼
11楼2012-05-08 15:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丹丹丫头

新虫 (初入文坛)
引用回帖:
1609029楼: Originally posted by hhucy at 2012-05-08 15:48:24:
先在surface→iso-surface截取所要的面
再到surface→iso-clip里选中刚截的面,选好范围截其中一部分
OVER

非常感谢
回复此楼
12楼2012-05-10 18:39:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

脉动热管

铁虫 (初入文坛)
★
gujihao008(金币+1): 谢谢参与
一直不太懂，三维模型，如何等效成二维模型进行模拟。。。。
赞一下 回复此楼
13楼2014-05-04 15:07:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
