fluent中速度入口设置的问题
|

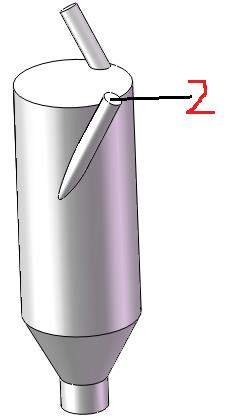

我将要模拟如下图所示的一个模型，在设置边界条件时，把线条所指的面2设定为速度入口，由于速度入口处在一个与大圆筒体有一定角度的小圆管上，请问在设置速度的大小时，是直接选择：Magnitude,Normal to Boundary，还是选择Magnitude and Direction或者是Components中的一个选型进行设置？ 360截图20130926160146905.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有3人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有7人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有7人回复
-
科研人应该花精力去思考如何解决问题，而不是去凝练问题
已经有19人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助fluent中的速度边界条件设置
已经有4人回复
- 关于速度入口和压力入口的选择
已经有3人回复
- 關於fluent流道velocity inlet設置問題
已经有5人回复
- fluent中速度入口（velocity inlet）可以为负吗?
已经有13人回复
- Fluent仿真电池冷却，遇到传热边界条件设置的问题，请教，附图片
已经有4人回复
- 求教fluent中关于液体入口条件设置的问题
已经有8人回复
- 请问UDF文件怎样界定速度入口的速度？？？？
已经有9人回复
- fluent中能添加速度入口吗？
已经有3人回复
- 用fluent模拟消声器的入口边界条件为什么是速度入口条件？
已经有10人回复
- Fluent中压力入口边界条件怎么设置
已经有21人回复
- Fluent 入口边界条件设置：是质量流量还是速度入口？
已经有11人回复
- FLUENT speices transport关于组分的一个设置问题
已经有19人回复
- 求助fluent中速度显示问题
已经有22人回复
- fluent 封闭空间内压力的设置
已经有9人回复
- 请问~Fluent 中两相流如何设置各自的压力入口？另外，迭代后发现发散咋办？
已经有4人回复
- 求~fluent中的旋转问题!先谢过大家~
已经有8人回复
- fluent中颗粒速度求助
已经有19人回复
- 【求助】气液分离两相流动模拟fluent gambit出入口的设置
已经有11人回复
- 【求助】fluent二维模型中热流密度的设置
已经有12人回复
- 【求助】如何设置设置入口速度？
已经有9人回复
- 【求助】FLUENT三维模型中入口速度的方向设置问题【已完成】
已经有17人回复
- 【求助】FLUENT中的内热源怎么设置？在哪里设置？
已经有16人回复
死天
专家顾问 (著名写手)
-
专家经验: +60 - 应助: 399 (硕士)
- 金币: 3648.9
- 红花: 89
- 帖子: 1336
- 在线: 443.8小时
- 虫号: 2643057
- 注册: 2013-09-09
- 专业: 流体力学
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
臭水沟: 金币+3, 谢谢交流~ 2013-09-26 20:11:05
fangwei0710: 金币+3 2013-09-27 09:12:25
感谢参与，应助指数 +1
臭水沟: 金币+3, 谢谢交流~ 2013-09-26 20:11:05
fangwei0710: 金币+3 2013-09-27 09:12:25
|
建议你看帮助，因为以后遇到的问题会更多，这个算是帮助里说明的最简单的一个。 Magnitude and Direction 在上一级设定速度大小后，该选项设定的是速度的方向，也就是速度在三个方向上的分量比值。 Normal to Boundary 速度垂直于入口进入 Components;直接设定各个方向的速度大小 还是那个问题，是你的课题，不是大家的课题，有问题先去看帮助，帮助看不懂再来讨论，培养自己的解决问题的能力 |
2楼2013-09-26 16:42:31
