[求助] Fluent仿真电池冷却，遇到传热边界条件设置的问题，请教，附图片

问题原型：两个散热片中间的电池作为发热源，图1，每一个散热片有一个入口（蓝色）和出口（红色），散热片与发热源紧贴在一起。发热源的功率为700W，入口流量为50g(对比流量500g，尺寸6mm*140mm），冷却介质为水，初始温度为300K，fluent里面开启能量方程，使用k-e方程，定义相应的边界条件。结果发现流量的上升10倍，电池温度上升不变，结果明显错误，但是没照出来确切的原因，现请教有经验的各位。

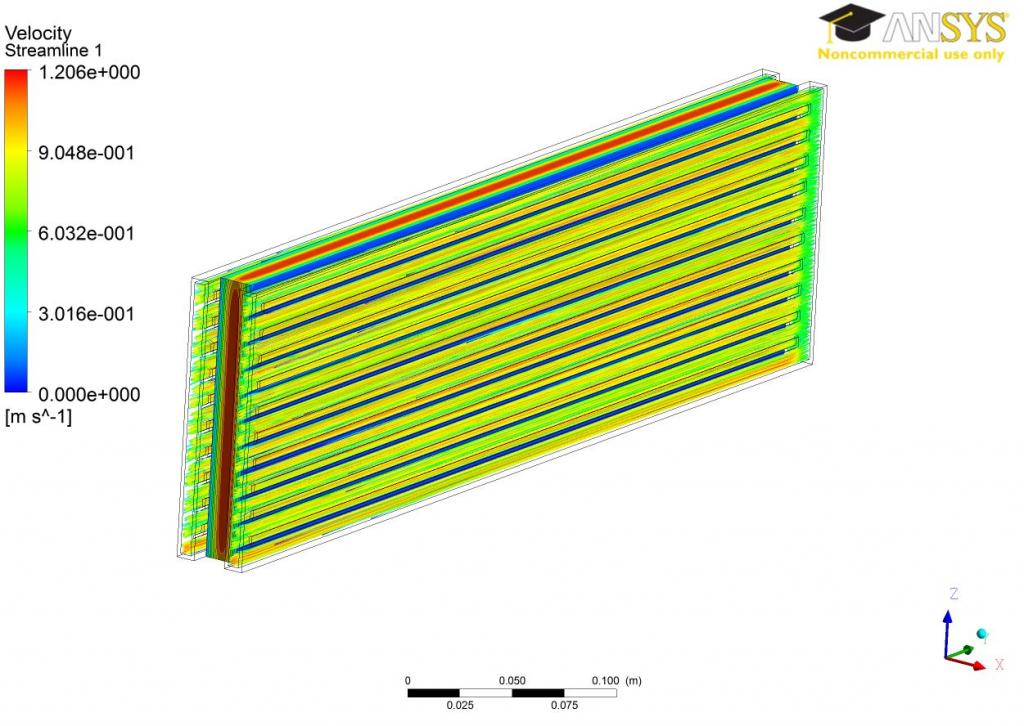

流场和温度场（图3不是特别清楚，示意一下仿真结果）。

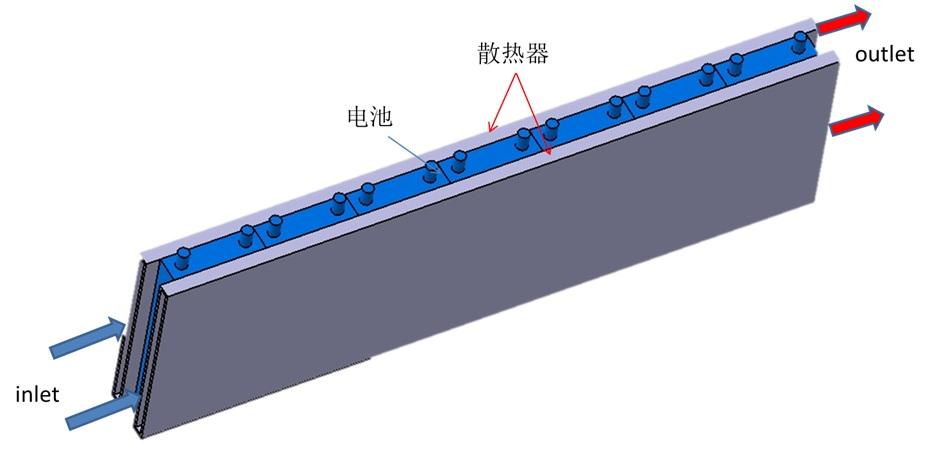

PS:我现在主要怀疑是边界面的条件设置有问题，我导入catia画的stp文件，在冷却液和散热片、散热片和电池的接触面上应该分别有一个wall和wall shadow，但是其中一个自动生成为interior的边界，我手动更改为wall并生成wall shadow，不知道是不是这个原因错了，图2。请大侠帮忙分析，可发送case文件。

模型



边界条件



结果
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-21 18:13:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landspring

新虫 (初入文坛)
up
2楼2012-12-23 08:58:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哥本哈根月光

铁杆木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-12-26 12:28:45
你的边界条件设置好像还有一个问题，电池壁面也是默认interior？我觉得要设置为wall，同时会生成wall-shadow
赞一下 回复此楼
你眉目如当年，流转我心间
3楼2012-12-23 11:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landspring

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 哥本哈根月光 at 2012-12-23 11:01:38
你的边界条件设置好像还有一个问题，电池壁面也是默认interior？我觉得要设置为wall，同时会生成wall-shadow

跟电池有关的壁面有interior-cells和wall-cells，其中和散热片接触的壁面是interior-cells，其他壁面（可以认为暴露在空气中的那些面）为wall-cells，前面的壁面条件是自动生成的，不知道这样的设置对不对，谢谢
赞一下 回复此楼
4楼2012-12-26 13:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

landspring

新虫 (初入文坛)
还没有解决问题，请高手帮助一下，谢谢！
赞一下 回复此楼
5楼2013-07-05 11:55:01
