[求助]
求助：fluent中关于壁面传热问题
|
||

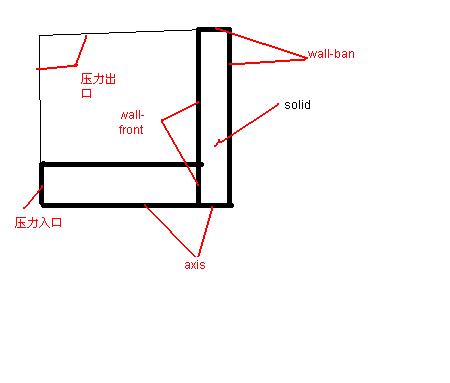

如下图所示：原理为，压缩空气通过喷管喷涂到一基板（如Al），入口条件为压力入口，气体在通过基板时，贴近基板区域气体温度会升高，我想做的是气体温度与基板之间的温度传递。不知道如何设置基板区域的边界类型及参数。下图是一篇文献中的原理图，但还是不太明白，请高手解惑。 [ 来自科研家族 流体数值模拟 ] |
回复此楼» 猜你喜欢
跳槽后在研项目怎么办？
已经有8人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有10人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助fluent中速度显示问题
已经有22人回复
- fluent中壁面热边界条件的问题
已经有16人回复
- 【求助】Fluent中关于设置稳态流动还是非稳态流动的问题
已经有6人回复
- 【讨论】fluent中壁面传热系数计算结果脱离实际出奇大
已经有12人回复
- 【求助】Fluent中的对称问题
已经有10人回复
- 【求助】Fluent 收敛问题
已经有10人回复
- 【求助】fluent的传热问题，计算结果有没有问题，请大家帮忙看看。【已解决】
已经有10人回复
- 【求助】fluent中壁面怒谢尔特数的计算问题
已经有15人回复
jinyaohui: 回帖置顶 2011-12-10 16:32:30
|

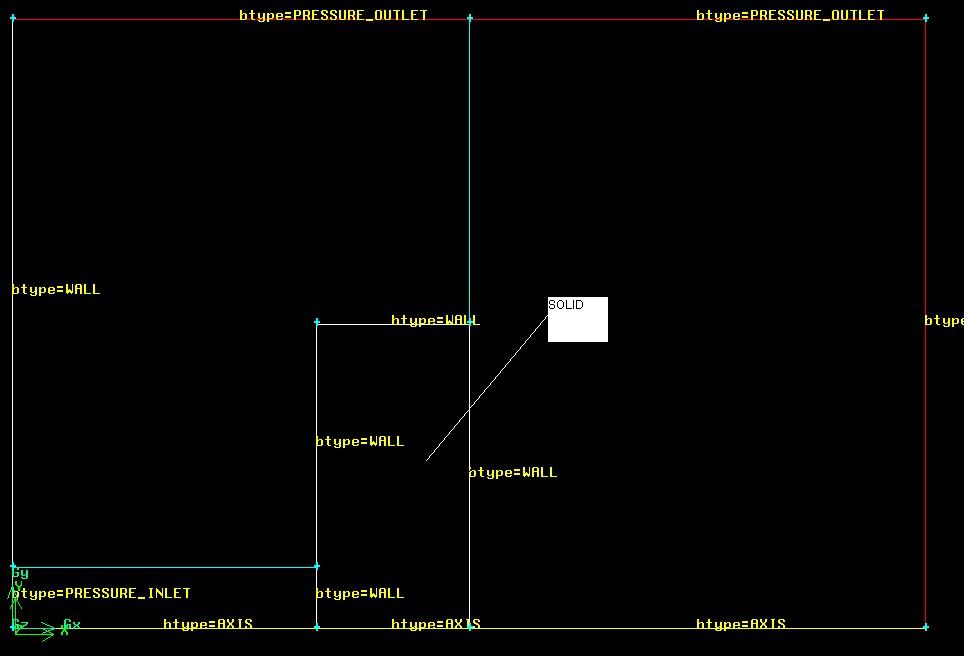

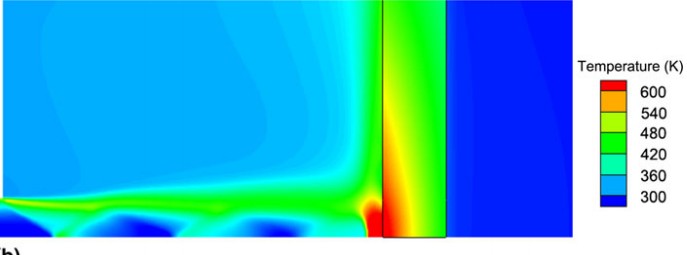

你好，我上传了文献的模拟结果和我建立的模型 导入fluent后单位mm 我用的是：axi，dbns imp，S-A 气体为可压缩气体，设置问理想气体，入口为压力入口，参数为总压14.2atm，静压2.5atm，总温480k，湍流强度为0.01.出口为压力出口1atm，300k 对边界条件的设置为couple，里面的参数没有进行设置。我看到一些资料中介绍的，对于双侧壁面，只有三种热边界条件，那么couple里面的参数应该怎么设置呢，基板为Al。 您看看模型的建立有没有问题，还有就是对于壁面应如何设置？  文献结果  我建立的模型及设置的边界条件。二维的 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 11.dbs
2011-12-10 16:27:00, 2 M
7楼2011-12-10 16:28:38
8楼2011-12-11 13:48:12
|
我又重新建立了一个模型，和您说的一样，是自动生成的shadow。您看看我的cas文件吧，一阶计算时，收敛了，但是基板温度传递过程与实际情况不符，进行二阶计算时，运行了8万次，依然没有收敛，而且没有收敛的趋势，您看看是哪里出了问题，看看我的cas文件参数设置有没有问题。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : huanre.rar
2011-12-13 21:03:35, 1.13 M
12楼2011-12-13 21:03:43
jackdon
金虫 (著名写手)
灌水是蜜糖…
- 仿真EPI: 1
- 应助: 6 (幼儿园)
- 贵宾: 0.001
- 金币: 2054.5
- 散金: 8
- 红花: 6
- 沙发: 1
- 帖子: 1231
- 在线: 250.7小时
- 虫号: 1152778
- 注册: 2010-11-22
- 性别: GG
- 专业: 可再生与替代能源利用中的
【答案】应助回帖
★ ★ ★
臭水沟(金币+3): 谢谢交流~~ 2011-12-10 22:08:18
jinyaohui(金币+10): 你好，我把相关的图形和文件上传上去了，你能帮我看看哪里出问题了吗？谢谢！ 2011-12-12 08:44:28
ben_ladeng: 专家考核存档 2011-12-12 21:14:58
臭水沟(金币+3): 谢谢交流~~ 2011-12-10 22:08:18
jinyaohui(金币+10): 你好，我把相关的图形和文件上传上去了，你能帮我看看哪里出问题了吗？谢谢！ 2011-12-12 08:44:28
ben_ladeng: 专家考核存档 2011-12-12 21:14:58
|
你好，你看看这个帖子好吗？http://muchong.com/bbs/viewthread.php?tid=3922978 这个图里面在gambit里面怎么划分啊，主要是基板区域怎么定义边界类型？interface不是用于两个面或线中的吗？但我建模的时候只有一条线啊，怎么设置成interface？ 我是这么设置的：在基板内2mm的网格区域，把基板设置为solid，对围成基板的那些线没有设置。但导入fluent后，他自动形成了wall和wall-shadow。然后我就设置了wall的边界类型为couple。但运行后的结果不对啊。请问问题出在哪里呢？ ---------------------------------- 1，楼主需要设定的固体与气体分界面就是couple面，不是所谓的interface边界（这个边界指的是interface滑移边界等，比如动网格）；因此，导入fluent会自动生成shadow面。（具体请见tutorial6.3文件或者其他攻略资料) 2，物理模型示意图中，有pressure far field边界，楼主计算的是可压缩流动么？ 可压缩流的粘度怎么设定的呢？采用什么湍流模型呢？计算时二维的么？压力入口处初始场怎么给的呢？ 3，lz所谓运行结果不对，指的是“基板附近气体温度升高，但固体基板温度没有明显变化”么？怎样的结果才算与实际现象不离谱呢？ |
6楼2011-12-10 13:52:38
2楼2011-12-09 10:18:12
heattransfet
新虫 (职业作家)
- 应助: 51 (初中生)
- 贵宾: 0.146
- 金币: 7.8
- 散金: 3971
- 红花: 18
- 帖子: 3253
- 在线: 1514.4小时
- 虫号: 1051161
- 注册: 2010-07-03
- 性别: GG
- 专业: 绿色有机化学
3楼2011-12-09 11:23:13
4楼2011-12-09 12:22:28
 |
5楼2011-12-09 20:48:44
9楼2011-12-12 11:03:44
|
|
10楼2011-12-12 20:38:15
