[交流] FLUENT speices transport关于组分的一个设置问题

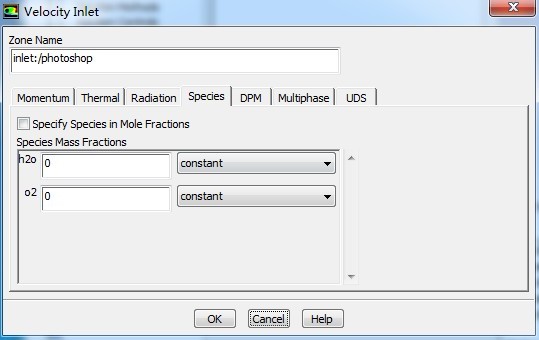

FLUENT13.0 。激活speices transport模型后，此时在进口边界条件处可以设置进入模型的混合物组分的比例。由于此时默认的只有空气，在这里只能输入h2o 和o2的比例；如图1所示。

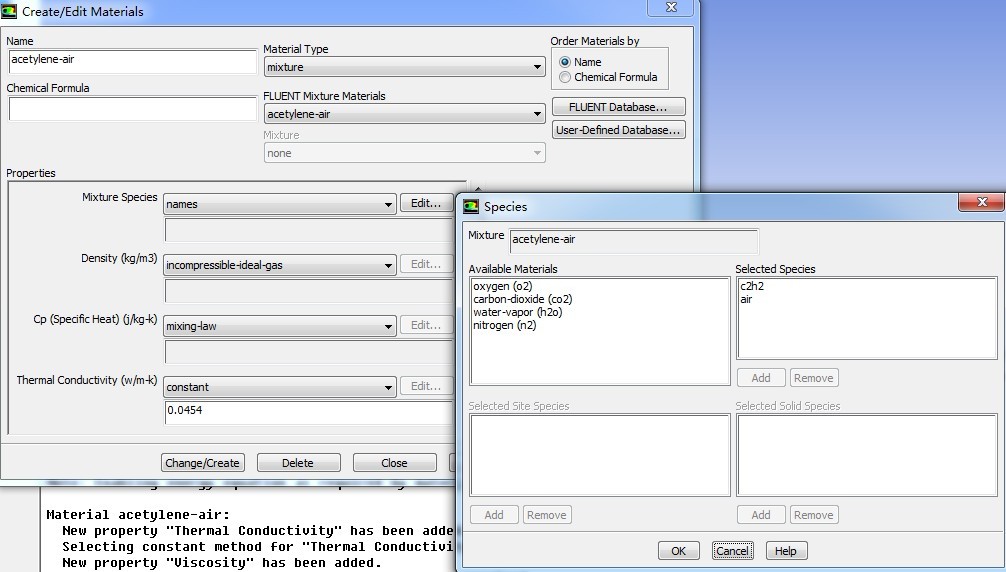

我现在要选C2H2 + air这两种组分，选好后如图2所示，再准备去进口边界条件处设置进入模型的C2H2的比例，发现没法设置C2H2的比例，能设置的还是只有h2o 和o2的比例。这是为啥？？？面板没随设置的更新而更新吗？？？ 软件的bug??? 有人发现这个问题吗？？？还是有其它方法可以解决这个问题？？？



[ Last edited by kylafree on 2012-2-27 at 22:35 ]
回复此楼

» 收录本帖的淘帖专辑推荐

编程学习与交流

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-02-27 22:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

kylafree

至尊木虫 (知名作家)
kylafree: 回帖置顶 2012-02-28 15:00:07
还有一个问题。从mixture species面板中可以看到air是由o2,n2,h2o,co2组成的。这时我要选c2h2+air的混合气体就是两种选择，一种是c2h2+air；另一种是c2h2+o2+n2+h2o+co2；
这两种表示法有啥区别没？？？？？
赞一下 回复此楼
10楼2012-02-28 14:59:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kylafree

至尊木虫 (知名作家)
引用回帖:
楼: Originally posted by gyctju at 2012-02-28 11:34:25:
第一，mixture可能没设置好，没把该物质添加进去
第二，如果添加进去了，调整一下这几个物质的顺序，不要把它放在最后一个

第一，mixture设置好了，请见图2
第二，我没它放在最后，请见图2的c2h2
赞一下(1人) 回复此楼
7楼2012-02-28 14:53:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
xiegangmai(金币+1): 鼓励分享解决经验，金币奖励！ 2012-02-28 23:28:12
这个问题解决了，要在mixture material 里面选上c2h2+air。
赞一下(1人) 回复此楼
12楼2012-02-28 15:35:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

hongkun

金虫 (著名写手)
★
kylafree(金币+1):谢谢参与
xiegangmai(金币+1): 鼓励讨论交流！ 2012-02-28 23:27:33
最后一个组分是不需要设置的。因为前两个组分设置后，最后一个组分的就是1减去前两个组分。
赞一下 回复此楼
2楼2012-02-28 09:37:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sub961012

银虫 (正式写手)
★
kylafree(金币+1):谢谢参与
xiegangmai(金币+2): 鼓励讨论交流！ 2012-02-28 23:27:42
你是不是设置了一宗mixture，然后fluent中只选择了反应物，没有选择生成物？
建议你设置一种mixture然后把这些物质全部添加进去 完了再设置各个组分的比例 没有的组分设置为o就好啦
你是做化学反应的吗？

[ Last edited by sub961012 on 2012-2-28 at 11:24 ]
赞一下 回复此楼
3楼2012-02-28 11:20:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyctju

金虫 (著名写手)
★
kylafree(金币+1):谢谢参与
xiegangmai(金币+1): 谢谢参与！ 2012-02-28 23:27:50
第一，mixture可能没设置好，没把该物质添加进去
第二，如果添加进去了，调整一下这几个物质的顺序，不要把它放在最后一个
赞一下 回复此楼
4楼2012-02-28 11:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
楼: Originally posted by hongkun at 2012-02-28 09:37:04:
最后一个组分是不需要设置的。因为前两个组分设置后，最后一个组分的就是1减去前两个组分。

这个我知道，现在的情况是，我要从进口处进入 c2h2+air的混合气体。在mixture中选好c2h2+air后，在速度进口边界处没法设置c2h2的比例，只有h2o和o2可以设置。可我根本不需要h2o和o2
赞一下 回复此楼
5楼2012-02-28 14:51:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
楼: Originally posted by sub961012 at 2012-02-28 11:20:53:
你是不是设置了一宗mixture，然后fluent中只选择了反应物，没有选择生成物？
建议你设置一种mixture然后把这些物质全部添加进去 完了再设置各个组分的比例 没有的组分设置为o就好啦
你是做化学反应的吗？
[ ...

只有组分输运，没有化学反应
赞一下 回复此楼
6楼2012-02-28 14:52:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongkun

金虫 (著名写手)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:23:40
引用回帖:
5楼: Originally posted by kylafree at 2012-02-28 14:51:56:
这个我知道，现在的情况是，我要从进口处进入 c2h2+air的混合气体。在mixture中选好c2h2+air后，在速度进口边界处没法设置c2h2的比例，只有h2o和o2可以设置。可我根本不需要h2o和o2

要么就是你的mixture里没包括c2h2组分，你再检查下物种有哪些，在material里。还有需要注意的是，把组分含量最大的组分，排最后。
赞一下 回复此楼
8楼2012-02-28 14:54:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hongkun

金虫 (著名写手)
★
臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:23:56
还有我比较困惑的就是，你选的air，怎么空气里只有氧气和水？还是直接从fluid里找每一种组分吧。总之，这个不会出问题，很简单的设置！
赞一下 回复此楼
9楼2012-02-28 14:57:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kylafree

至尊木虫 (知名作家)
引用回帖:
楼: Originally posted by hongkun at 2012-02-28 14:57:24:
还有我比较困惑的就是，你选的air，怎么空气里只有氧气和水？还是直接从fluid里找每一种组分吧。总之，这个不会出问题，很简单的设置！

我也搞不明白，难道是我的软件有问题？？？？？？
赞一下 回复此楼
11楼2012-02-28 15:07:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

030301029

捐助贵宾 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
臭水沟: 金币+1, 谢谢交流~~ 2012-03-29 08:24:13
混合物里面需要的是各个纯组分，比如n2、o2、co等。如不是混合物里面又有新的混合物，air是混合物，那就错了。

组分输送模型，最后一个组分是不求解的，其自由度是n-1（因为总和为1），所以最后一个组分是根据其他组分求解获得。一般最后一个组分不能够是含量很低的组分，要不然，其误差很大。
赞一下 回复此楼
13楼2012-03-28 19:47:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lqb2011

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
请问楼主，你有没有使用乙炔和空气燃烧的机理？小弟跪求！！！如果有的话麻烦你发送到253516971@qq.com多谢了啊
赞一下 回复此楼
14楼2012-12-24 20:38:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

h137673220

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
同求，楼主如何解决的
赞一下 回复此楼
15楼2014-04-25 13:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

To_be_free

新虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by kylafree at 2012-02-28 15:35:06
这个问题解决了，要在mixture material 里面选上c2h2+air。

要在mixture material 里面选上c2h2+air？？？是不是在material里面把air加进去？
赞一下 回复此楼
16楼2014-06-15 21:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

默小白

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by hongkun at 2012-02-28 14:54:37
要么就是你的mixture里没包括c2h2组分，你再检查下物种有哪些，在material里。还有需要注意的是，把组分含量最大的组分，排最后。...

想问下，里面上添加固体材料怎么加？
材料里选好了，但是类似图二中却没有显示固体选项。
赞一下 回复此楼
17楼2014-11-29 10:46:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

默小白

金虫 (小有名气)
引用回帖:
4楼: Originally posted by gyctju at 2012-02-28 11:34:25
第一，mixture可能没设置好，没把该物质添加进去
第二，如果添加进去了，调整一下这几个物质的顺序，不要把它放在最后一个

想问下，里面上添加固体材料怎么加？
材料里选好了，但是类似图二中却没有显示固体选项。
赞一下 回复此楼
18楼2014-11-29 10:46:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

默小白

金虫 (小有名气)
引用回帖:
3楼: Originally posted by sub961012 at 2012-02-28 11:20:53
你是不是设置了一宗mixture，然后fluent中只选择了反应物，没有选择生成物？
建议你设置一种mixture然后把这些物质全部添加进去 完了再设置各个组分的比例 没有的组分设置为o就好啦
你是做化学反应的吗？
...

想问下，里面上添加固体材料怎么加？
材料里选好了，但是类似图二中却没有显示固体选项。
赞一下 回复此楼
19楼2014-11-29 10:46:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurng

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
如何在mixture material中添加c2h2+air，找不到mixture material，我遇到同样问题，麻烦楼主详细描述下操作过程，互帮互助，谢谢！
赞一下 回复此楼
20楼2019-12-10 11:09:41
