小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » FLUENT & CFX » 气液两相流中进出口质量不守恒
202/2返回列表上一页12
查看: 5650  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

chy1986

铁虫 (正式写手)
引用回帖:
9楼: Originally posted by li314314 at 2013-10-18 10:44:25
没明白什么叫两步就收敛？
两相流动很多不是以残差为收敛标准的，如气液两相流，有的是看你计算域内液体持有量是否稳定，换句话说，就是气液进出口守恒。

我的意思是设置的时间步数不大，一个时间步迭代两次就收敛了。

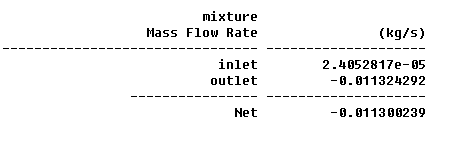

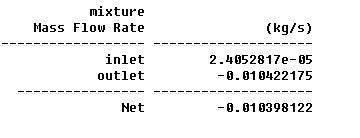

嗯，从残差图上看收敛了，但进出口质量不守恒。图6为计算第三十万个时间步时进出口质量流量;图7为第50万，没有什么变化，能解释下吗，谢谢
气液两相流中进出口质量不守恒


气液两相流中进出口质量不守恒-1
赞一下 回复此楼
天道酬勤
11楼2013-10-18 15:04:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li314314

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
chy1986: 金币+2, ★有帮助 2013-10-18 16:44:49
臭水沟: 金币+2, 谢谢交流~ 2013-10-18 20:25:34
建议你把进出口的气液流量分别写出来。  至于回流量的那个分率是最容易导致错误的原因，还是以你反应器里面的实际流场正确为依据，多试试就行。
另外，你设一个MONITOR查看整个计算域内的液体量啊，有助于你查看是否守恒。
赞一下 回复此楼
12楼2013-10-18 15:46:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
12楼: Originally posted by li314314 at 2013-10-18 15:46:05
建议你把进出口的气液流量分别写出来。  至于回流量的那个分率是最容易导致错误的原因，还是以你反应器里面的实际流场正确为依据，多试试就行。
另外，你设一个MONITOR查看整个计算域内的液体量啊，有助于你查看是 ...

在初始时，反应器里面有一定高度的静止液体，从底部充入0.01m/s的空气。一部分气体和全部的液体在内部进行循环，部分气体从出口流出，且出口只有气体。用的欧拉-欧拉模型，请问边界条件应该怎么设置呢？谢谢
赞一下 回复此楼
天道酬勤
13楼2013-10-18 16:51:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

出口是空气？？连续相是水？？？回流是１００％空气？？？
赞一下 回复此楼
14楼2013-10-18 17:59:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chy1986

铁虫 (正式写手)
引用回帖:
14楼: Originally posted by 死天 at 2013-10-18 17:59:55
出口是空气？？连续相是水？？？回流是１００％空气？？？

出口只有空气，水为连续相。我设置回流的空气体积分数为1
赞一下 回复此楼
天道酬勤
15楼2013-10-18 18:16:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

li314314

银虫 (小有名气)

【答案】应助回帖

那我估计你的计算还是没有达到稳定，出口出去的都是液体，系统内持液量还在减少。
BACK FLOW FRACTION 说的是第二相的回流分率，出口应该是气相回流，看你设置的谁是第一相了。
赞一下(1人) 回复此楼
16楼2013-10-18 21:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天才XP亮

铜虫 (小有名气)
请问，您的问题解决了吗？
赞一下 回复此楼
17楼2014-11-15 06:57:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天才XP亮

铜虫 (小有名气)

【答案】应助回帖

请问，您的问题解决了吗？我遇到了跟您一样的问题。。。困扰我好久了。。。希望您能指点下我！！谢谢！！！！
赞一下 回复此楼
18楼2015-01-06 09:25:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lisailiwade

铜虫 (初入文坛)
引用回帖:
18楼: Originally posted by 天才XP亮 at 2015-01-06 09:25:33
请问，您的问题解决了吗？我遇到了跟您一样的问题。。。困扰我好久了。。。希望您能指点下我！！谢谢！！！！

同求问
回复此楼
19楼2015-06-30 09:42:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yukkkk

木虫 (小有名气)
你好，最近做Fluent模拟遇到了跟你类似的问题，请问你最后找到解决办法了吗？
赞一下 回复此楼
20楼2018-07-12 11:33:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
